Stopcontact / installatiedoos in binnenisolatie met houtvezelisolatie plaatsen
- Moeilijkheid
- Eenvoudig
- Bewerkingstijd
- Ca. 5 tot 10 minuten per doos
Jouw checklist
Belangrijke aanwijzingen
Binnenisolatie van houtvezelisolatiemateriaal, calciumsilicaatplaten, minerale isolatieplaten of vergelijkbare materialen is meestal 4 tot 10 cm dik. Als je een elektradoos of stopcontact in de geïsoleerde muren wilt plaatsen, moet de gekozen installatiedoos blijvend stevig vastzitten in het relatief zachte isolatiemateriaal.
Een standaard installatiedoos met opvulringen voor de pleisterlaag bereikt hier al snel zijn grenzen. Bij installatiedozen die met spreidhaken in het isolatiemateriaal worden geplaatst, is het isolatiemateriaal meestal niet dik genoeg.
Daarom is de binnenisolatiedoos van Kaiser met een in hoogte verstelbare bevestigingsadapter een aan te raden oplossing. Meer informatie: https://www.kaiser-elektro.de/
Door de uiteenlopende omstandigheden op bouwplaatsen kunnen de door ons getoonde werkstappen niet met elke situatie rekening houden. Ze geven onze ervaring weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend. Volg altijd de voorschriften van de fabrikant van de gebruikte isolatieplaten.
Bewerkingsinstructies

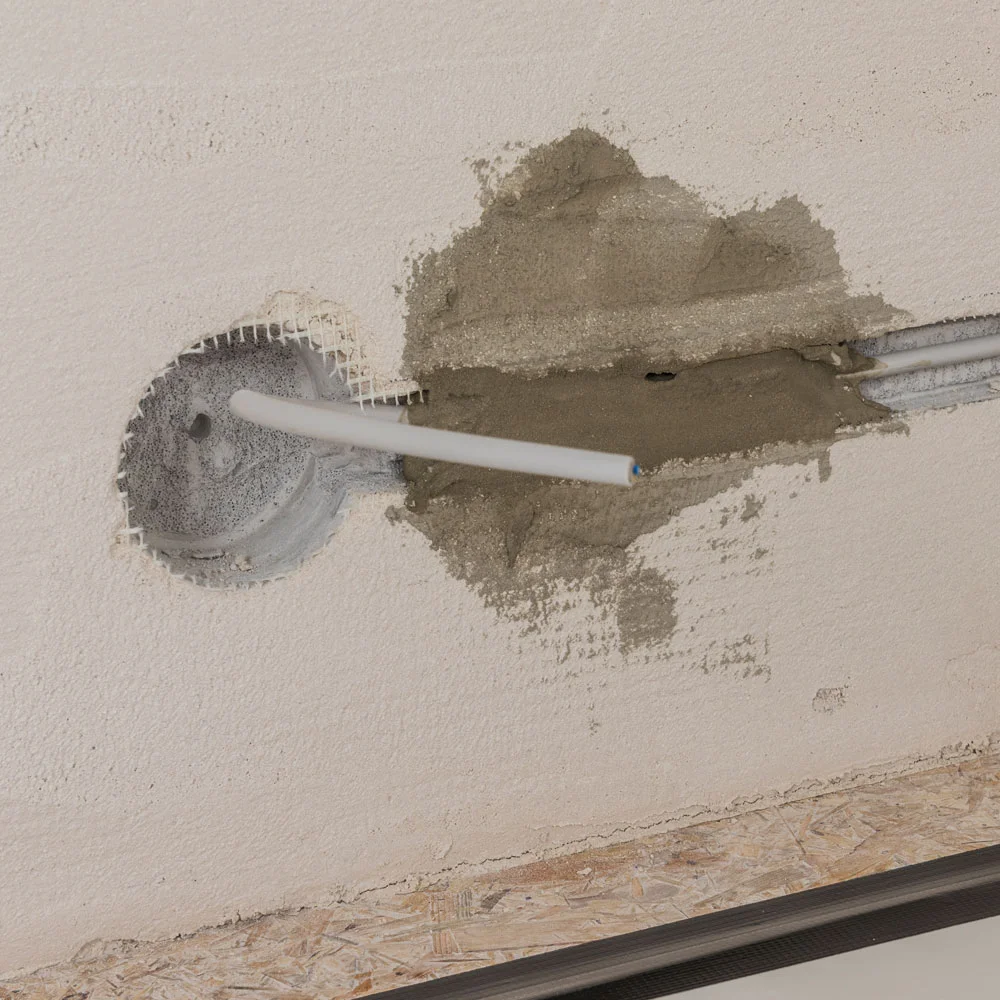

Omdat het isolatiemateriaal niet dik genoeg is om de installatiedoos volledig op te nemen, hebben we met een gatenboor van ø 83 mm voldoende ruimte gemaakt om de doos later te plaatsen.
Voordat je de installatiedoos kunt plaatsen, moet de elektriciteitskabel zijn aangelegd en stevig zijn bevestigd. In ons voorbeeld hebben we de kabels zonder elektrabuis in sleuven in het metselwerk gelegd en blijvend vastgezet met Baumit Hoekprofielmortel Fix.

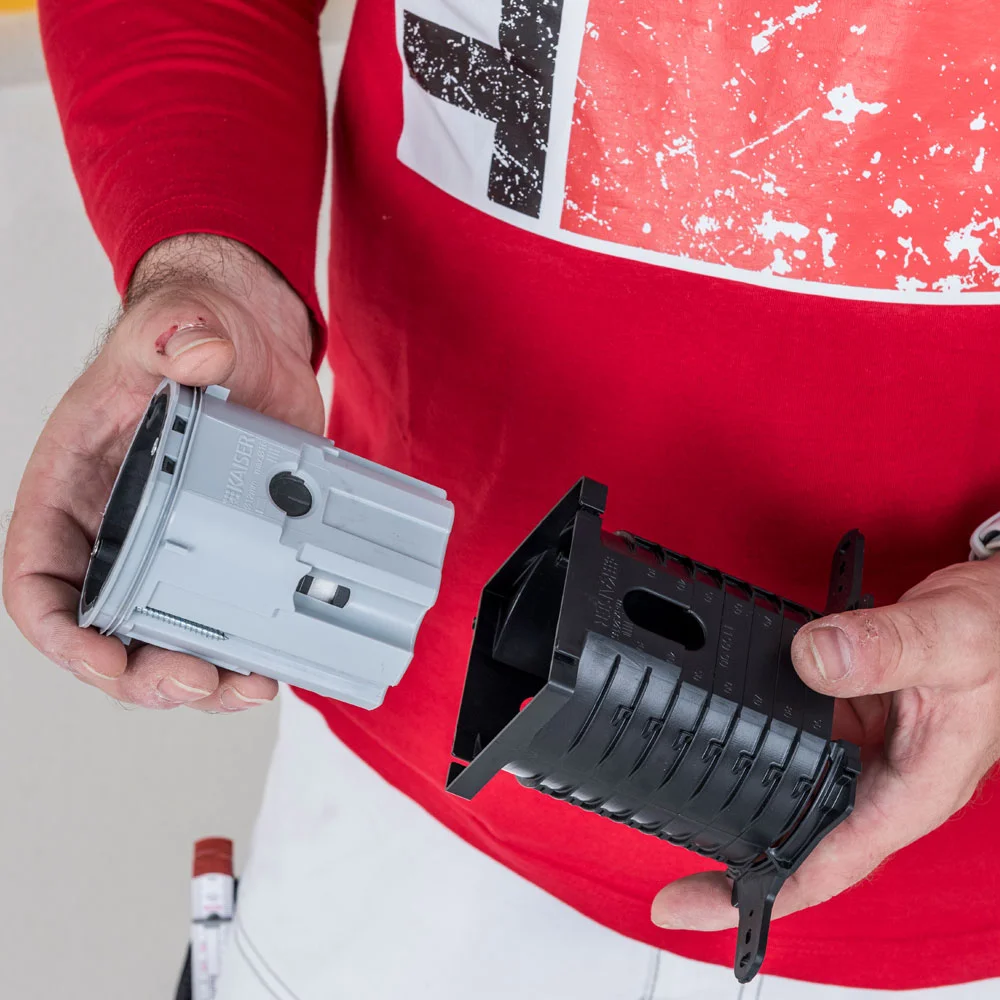

De installatiedoos voor binnenisolatie van Kaiser bestaat uit een zwarte bevestigingsadapter en de eigenlijke, grijze installatiedoos.
Je kunt ook meerdere dozen direct naast elkaar plaatsen of met elkaar verbinden. De werkstappen hiervoor vind je op de website van de fabrikant.

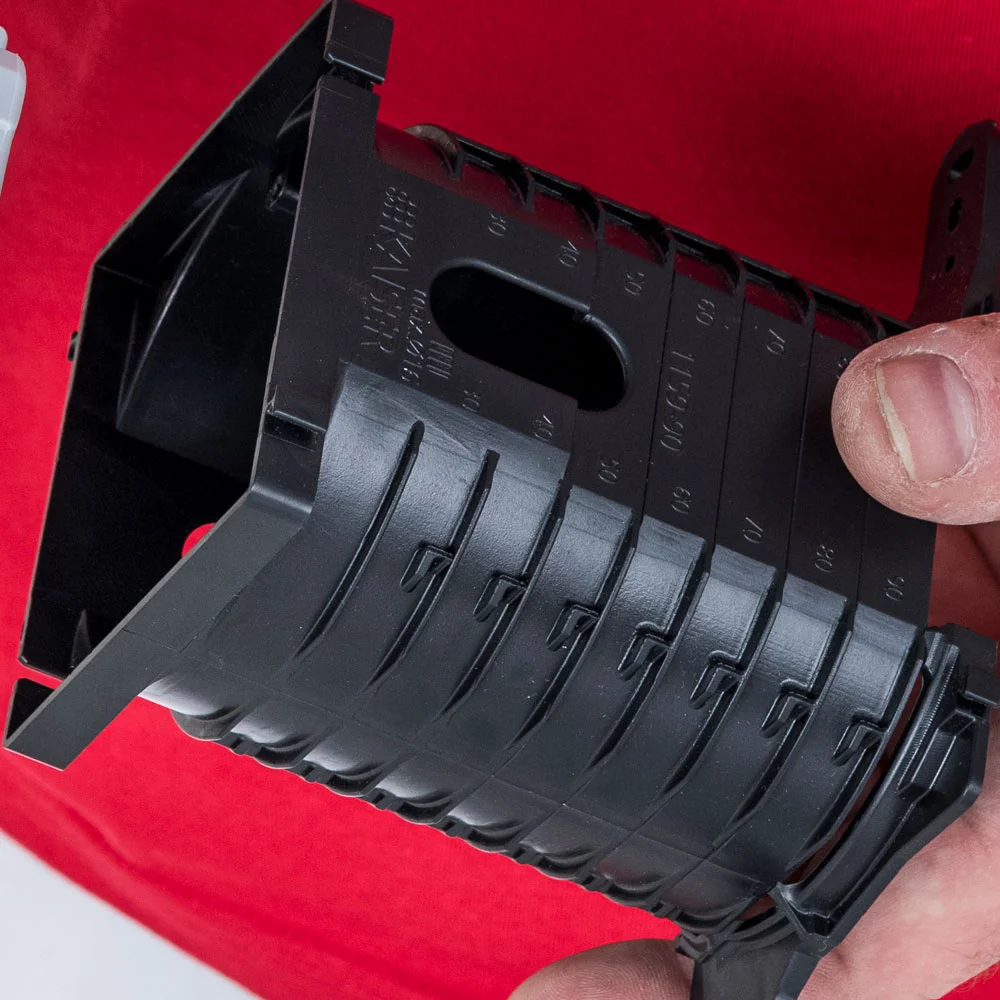

Om de inbouwhoogte aan te passen, heeft de bevestigingsadapter een schaalverdeling op het oppervlak van de doos. De schaalverdeling is onderverdeeld in stappen van 10 mm.

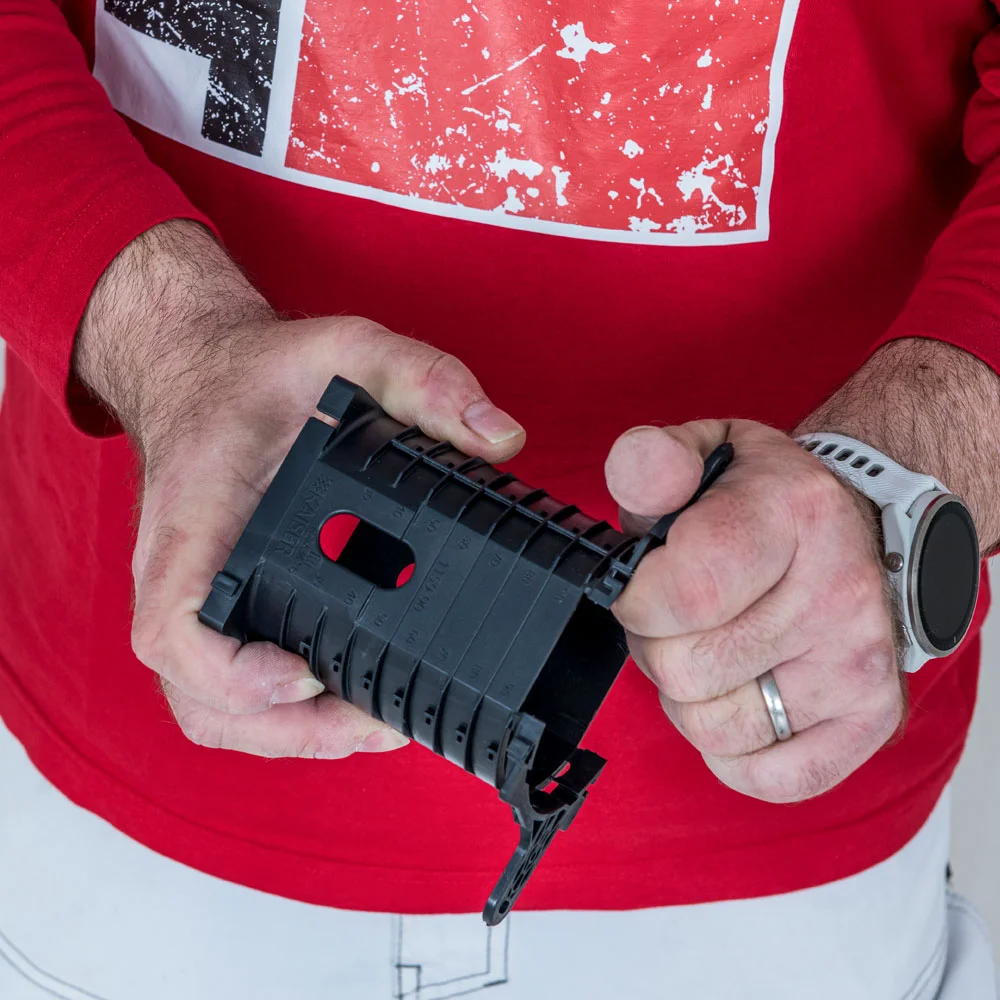

Om de inbouwhoogte aan te passen, breek je de twee bevestigingslipjes voor de schroeven van de bevestigingsadapter af en steek je ze op de benodigde hoogte op de adapter.

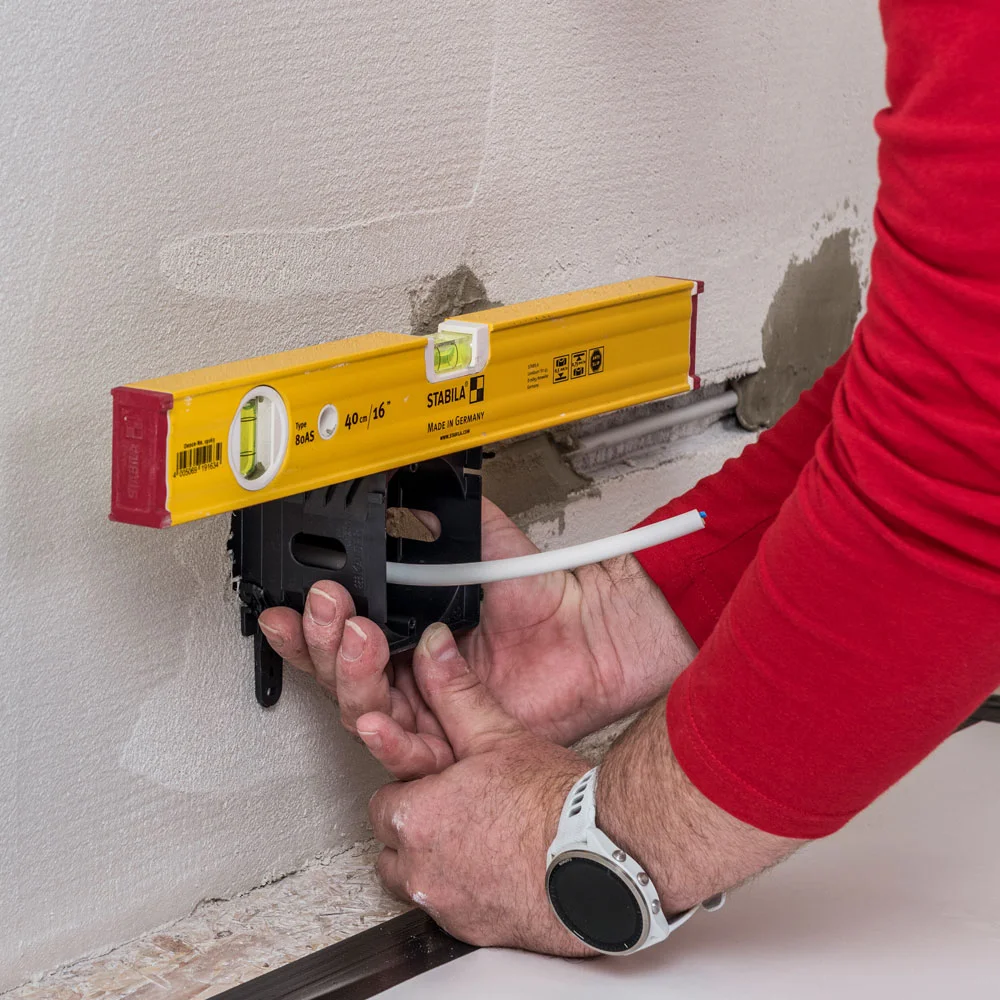

Schuif de aangepaste bevestigingsadapter in het voorbereide boorgat en lijn het stopcontact met een waterpas horizontaal uit.
Het hoekige buitenframe van de installatiedoos van Kaiser is hierbij erg handig.

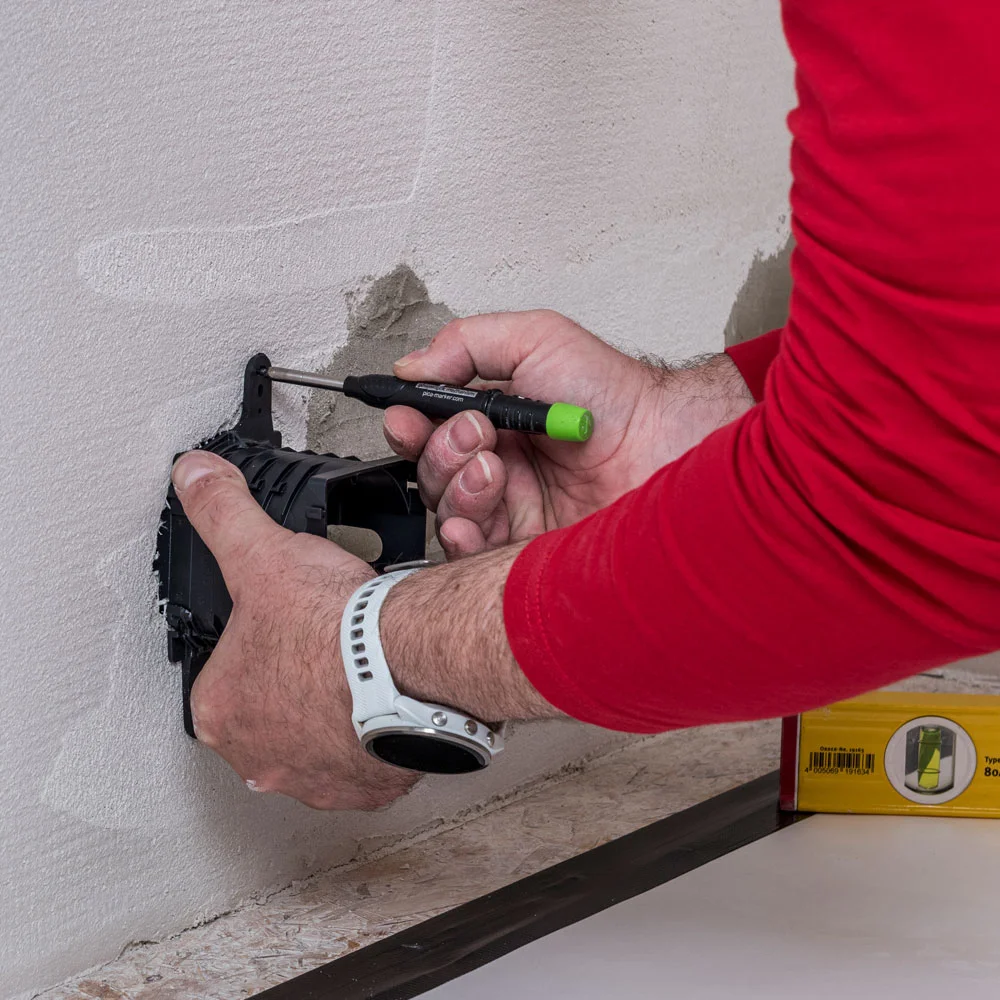

Houd de bevestigingsadapter op zijn plaats en teken de pluggaten door de twee bevestigingslipjes heen af op de ondergrond.
Welke plug je gebruikt, hangt af van het soort ondergrond. Bij baksteenmetselwerk is meestal een plug van 6 x 40 mm tot 6 x 50 mm voldoende.

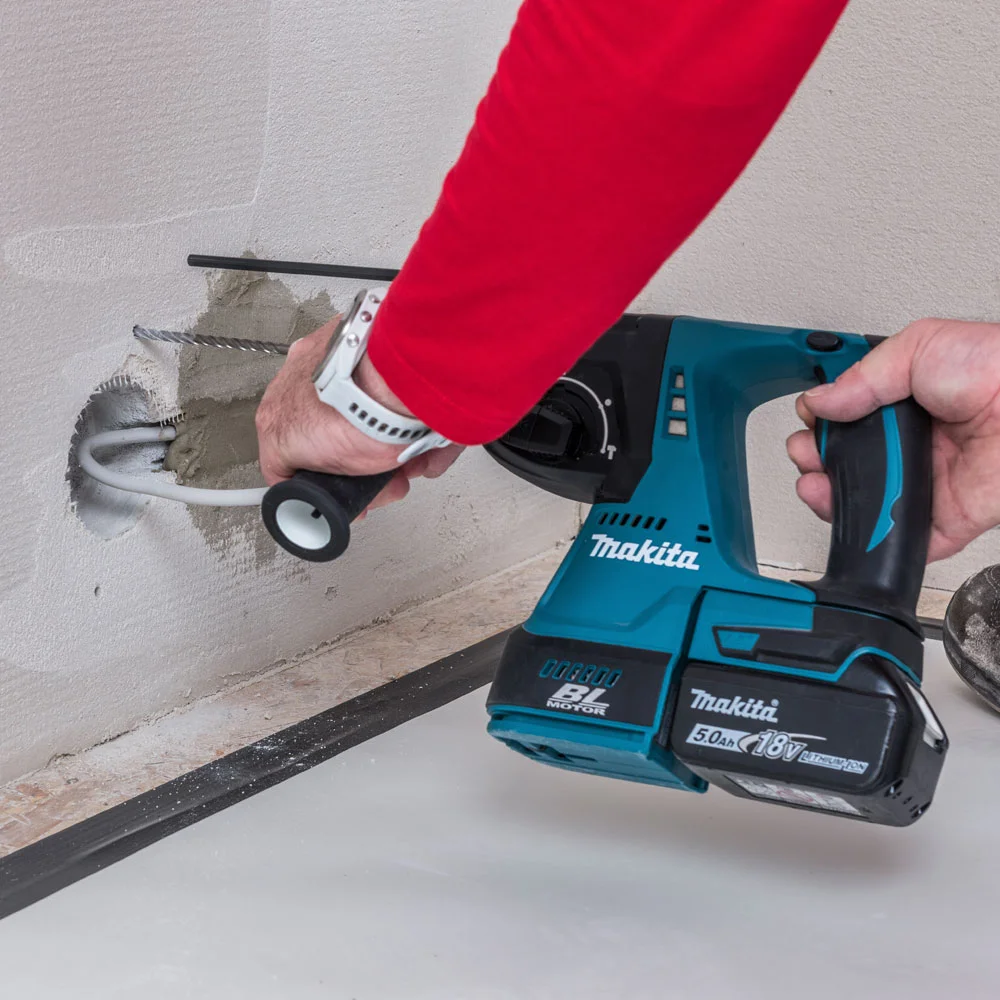

Houd je voor de diepte van het boorgat en de diameter van de boor aan de voorschriften van de plugfabrikant. In cellenbeton en holle en geperforeerde stenen boor je doorgaans zonder klopfunctie. In massieve stenen of beton boor je met klopfunctie.
Steek de pluggen in de voorbereide boorgaten, zodat ze gelijk liggen met het oppervlak. Voer de kabels vanaf de achterkant in de bevestigingsadapter en schuif de adapter in het voorbereide boorgat.

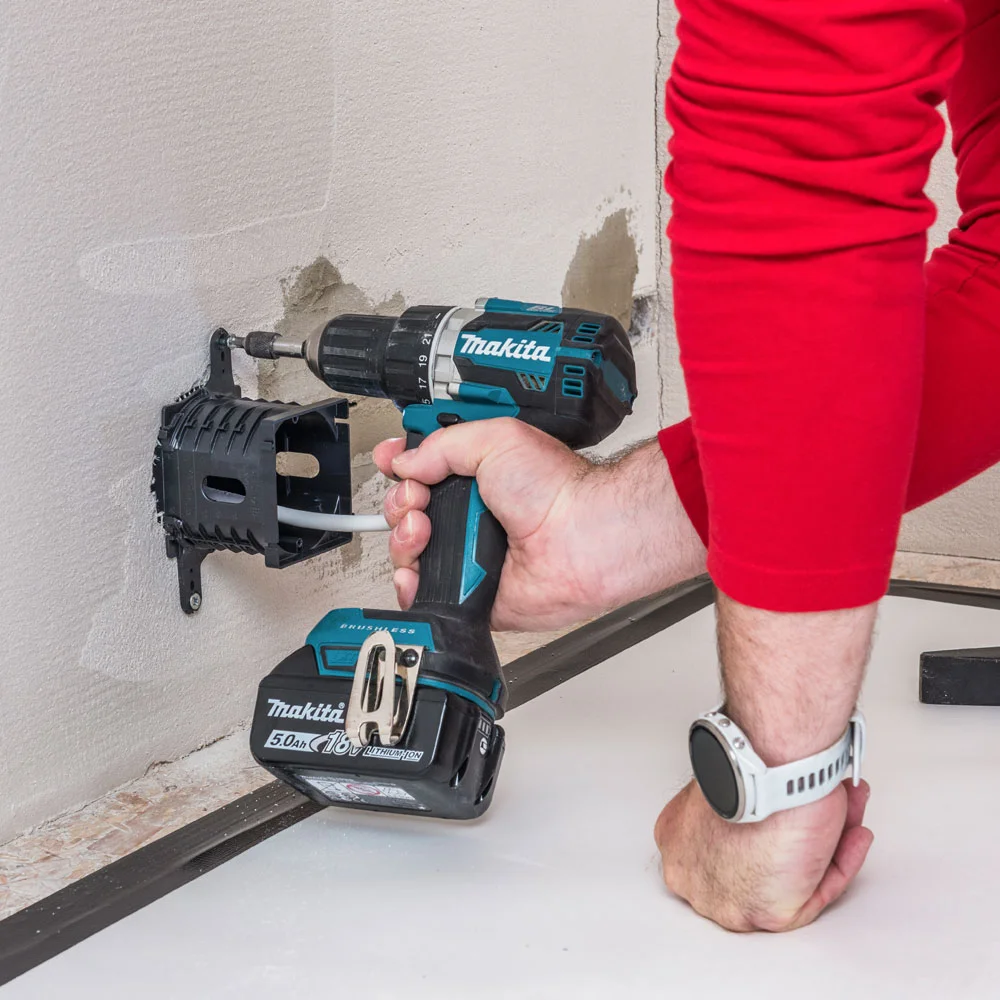

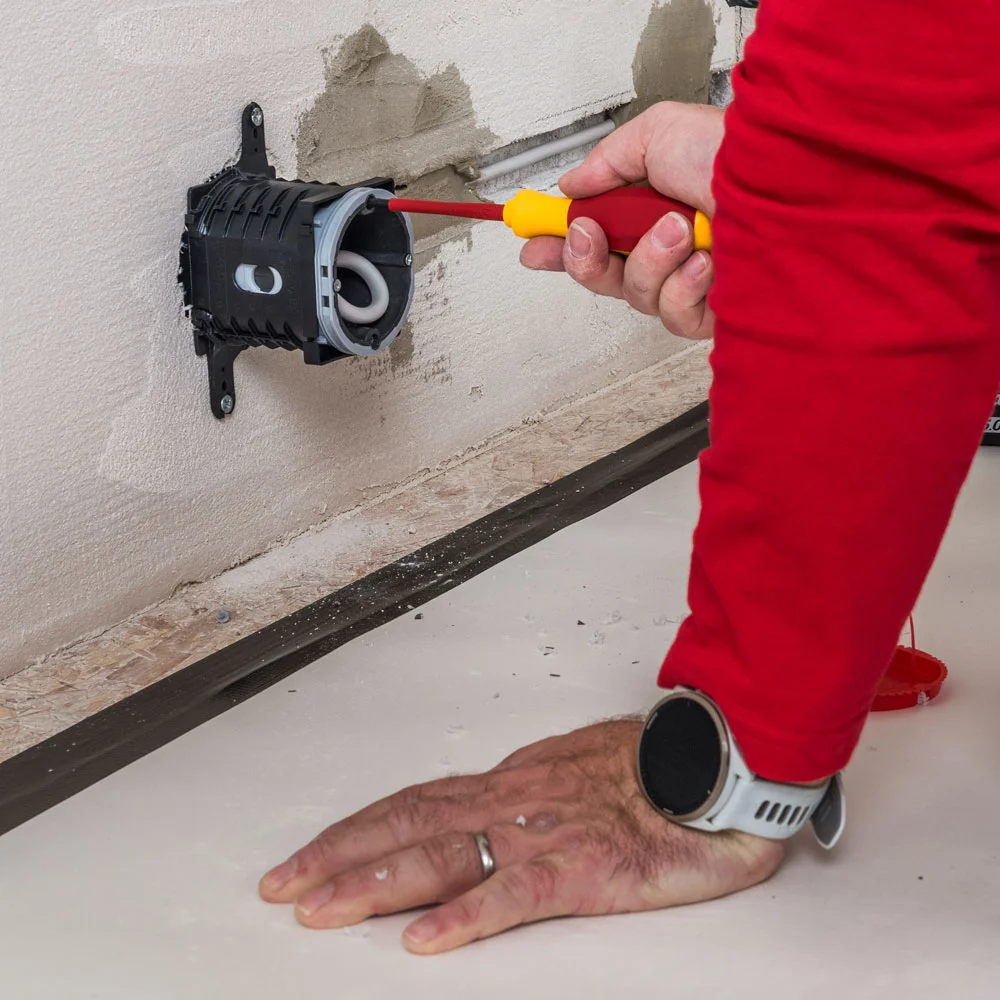

Bevestig de adapter in het metselwerk. Roestvaststalen spaanplaat- of houtbouwschroeven met een halfronde kop of lenskop zijn aan te raden.

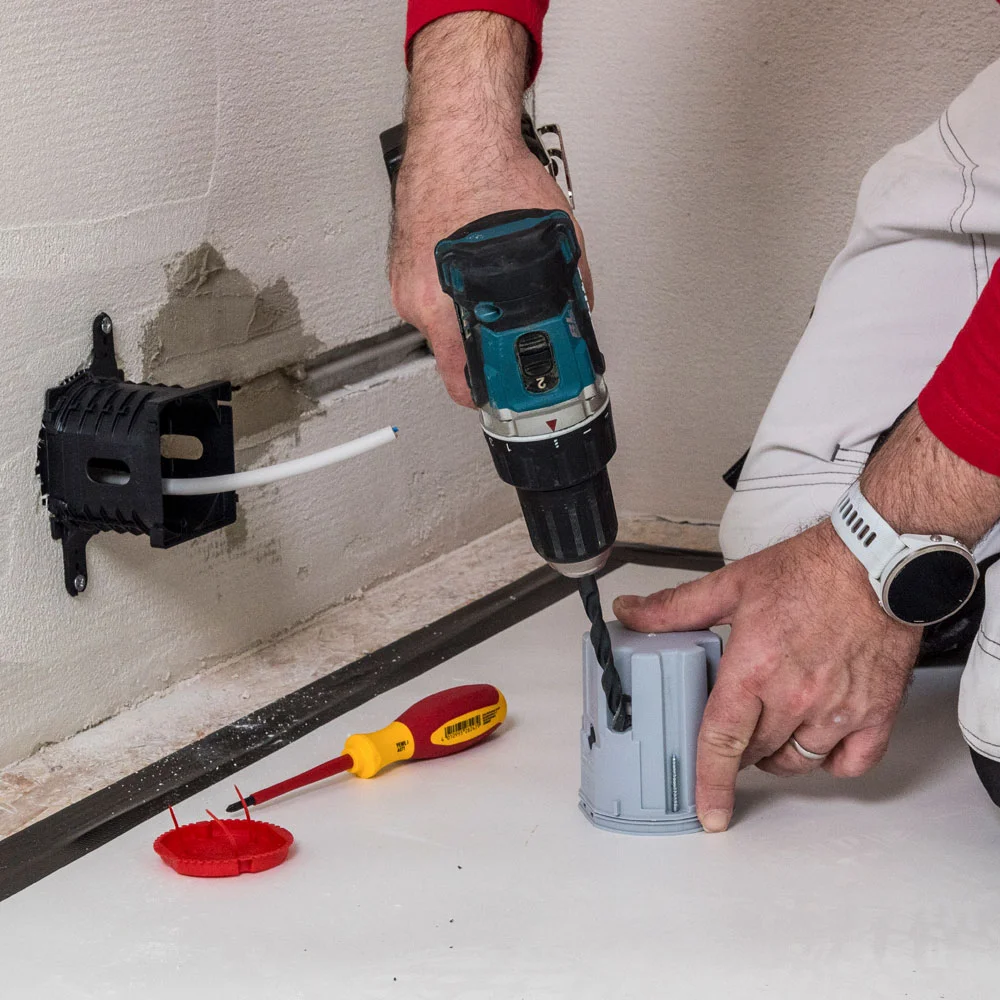

Om de installatiedoos te plaatsen, boor je eerst de gaten voor de kabeldoorvoer open bij de daarvoor aangebrachte inkepingen.
