Binnenisolatie aan de muur aanbrengen met houten balken en Thermoflex-houtvezelisolatieplaten – De eerste isolatielaag stap voor stap bevestigen

Voordat je begint met de binnenisolatie van de muur, moeten ramen en deuren in de buitenmuur luchtdicht zijn geplaatst en afgedicht. Een blijvend luchtdichte uitvoering is essentieel om vochtschade te voorkomen en ervoor te zorgen dat de houtvezelisolatie haar volledige isolatievermogen bereikt.

In ons voorbeeld hebben we nieuwe ramen geplaatst met Illbruck Trioplex-afdichtingsbanden en overpleisterbare Illbruck ME 504 Twinaktiv-tape.

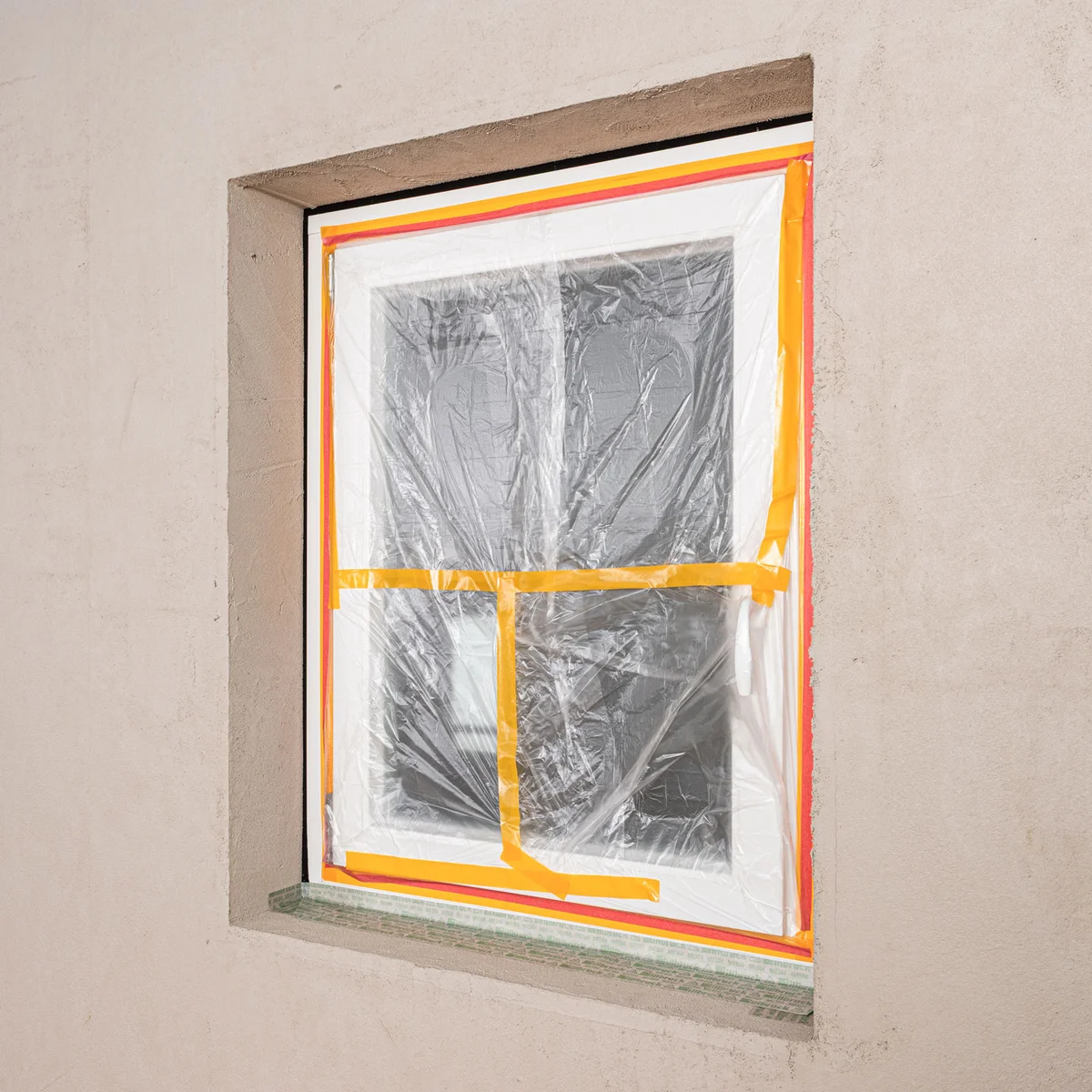

Bescherm alle aangrenzende oppervlakken en bouwdelen, zoals ramen, raamkozijnen en deuren, door ze af te dekken met geschikte tape en afdekfolie. Zo voorkom je tijdens de montage vervuiling door stof of lijmmortel, krassen en andere beschadigingen.

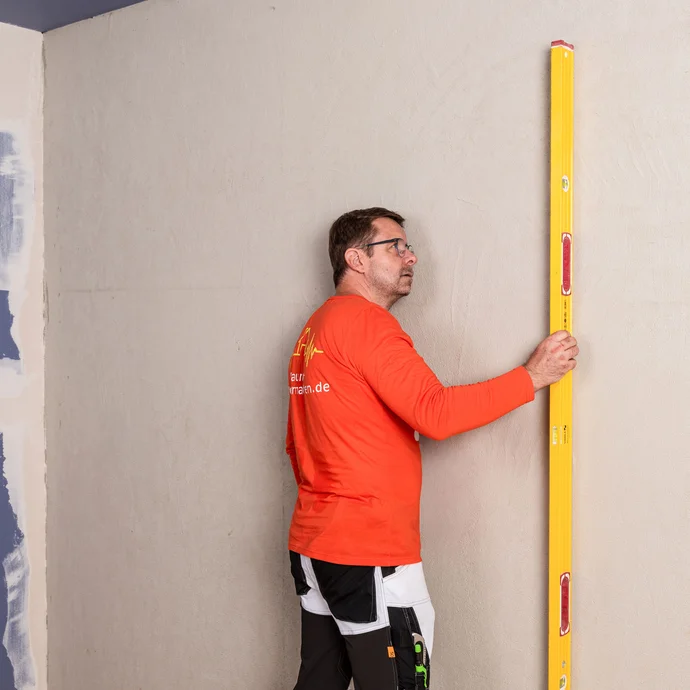

Controleer met een lange waterpas of de muur vlak is.

Alleen een vlakke ondergrond zorgt ervoor dat de houten balken en houtvezelisolatieplaten later goed aansluiten.

Bij lange muren is een kruislijnlaser bijzonder geschikt. Als alternatief kun je ook met een gespannen metseldraad werken.

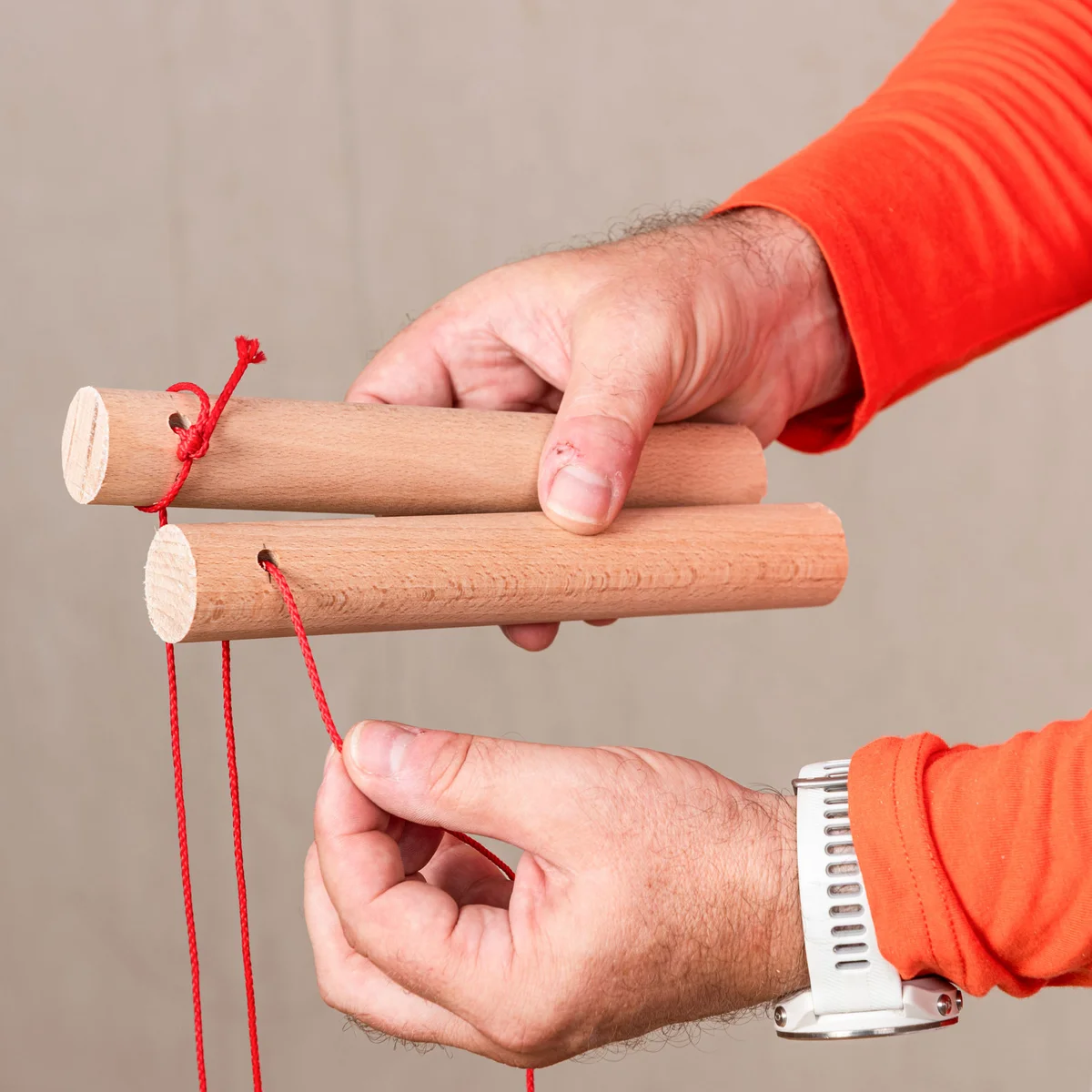

Zaag hiervoor twee stukken hout van ongeveer 20 cm lang en boor in elk stuk een gat op 20 mm van het uiteinde. Knoop de draad aan het ene stuk vast en rijg hem alleen door het gat in het andere stuk hout.

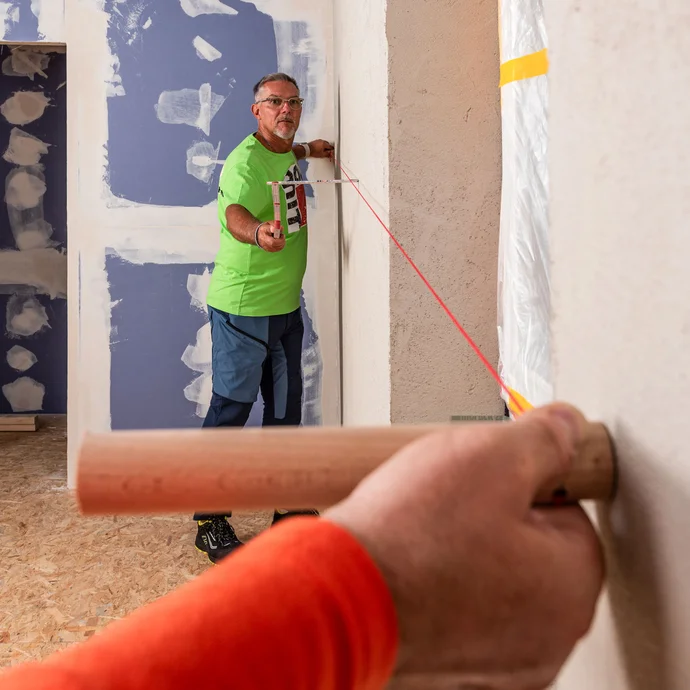

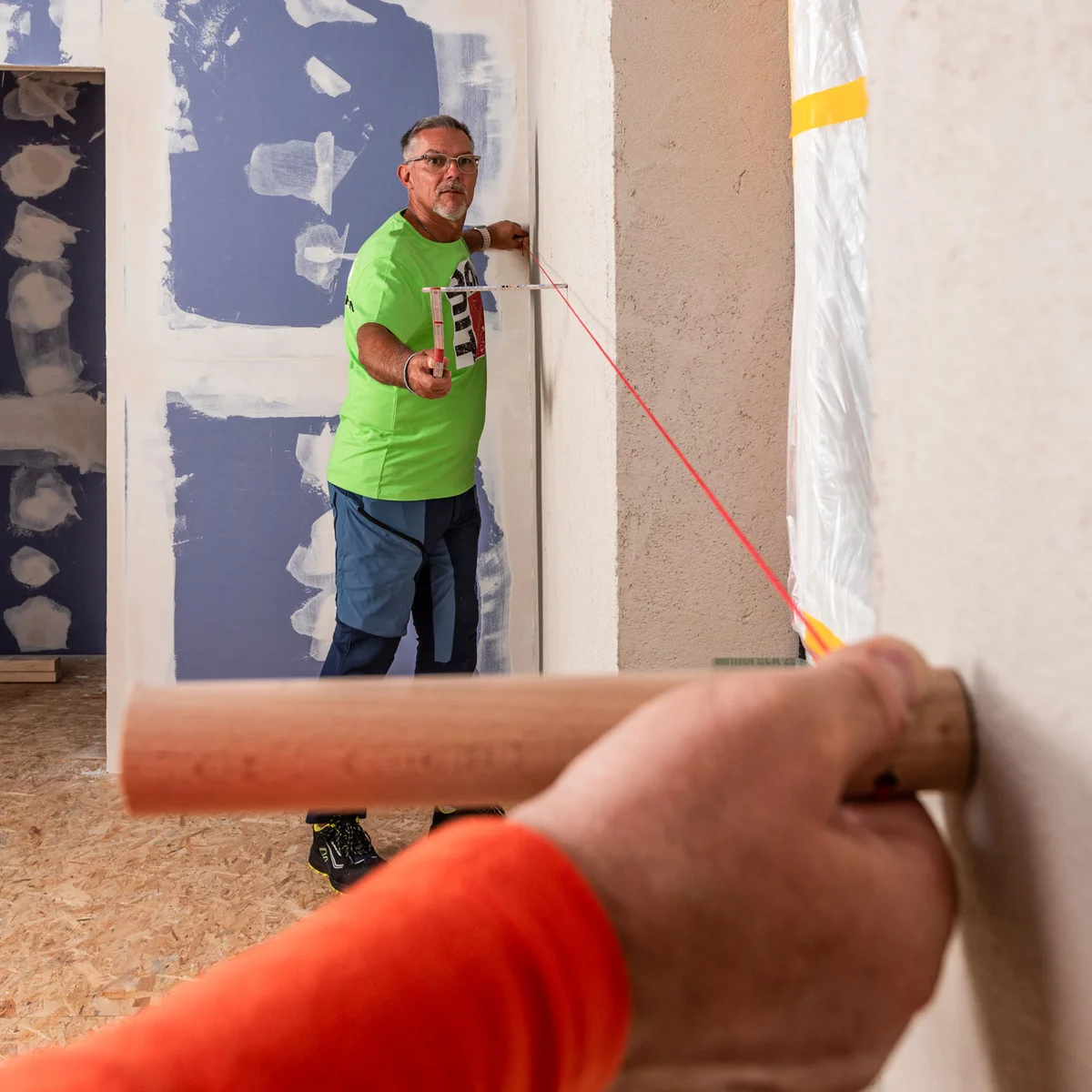

Je kunt dit het beste met z'n tweeën of drieën doen: span de draad strak en meet met een duimstok de afstand tot de muur. Zo herken je kuilen en bollingen.

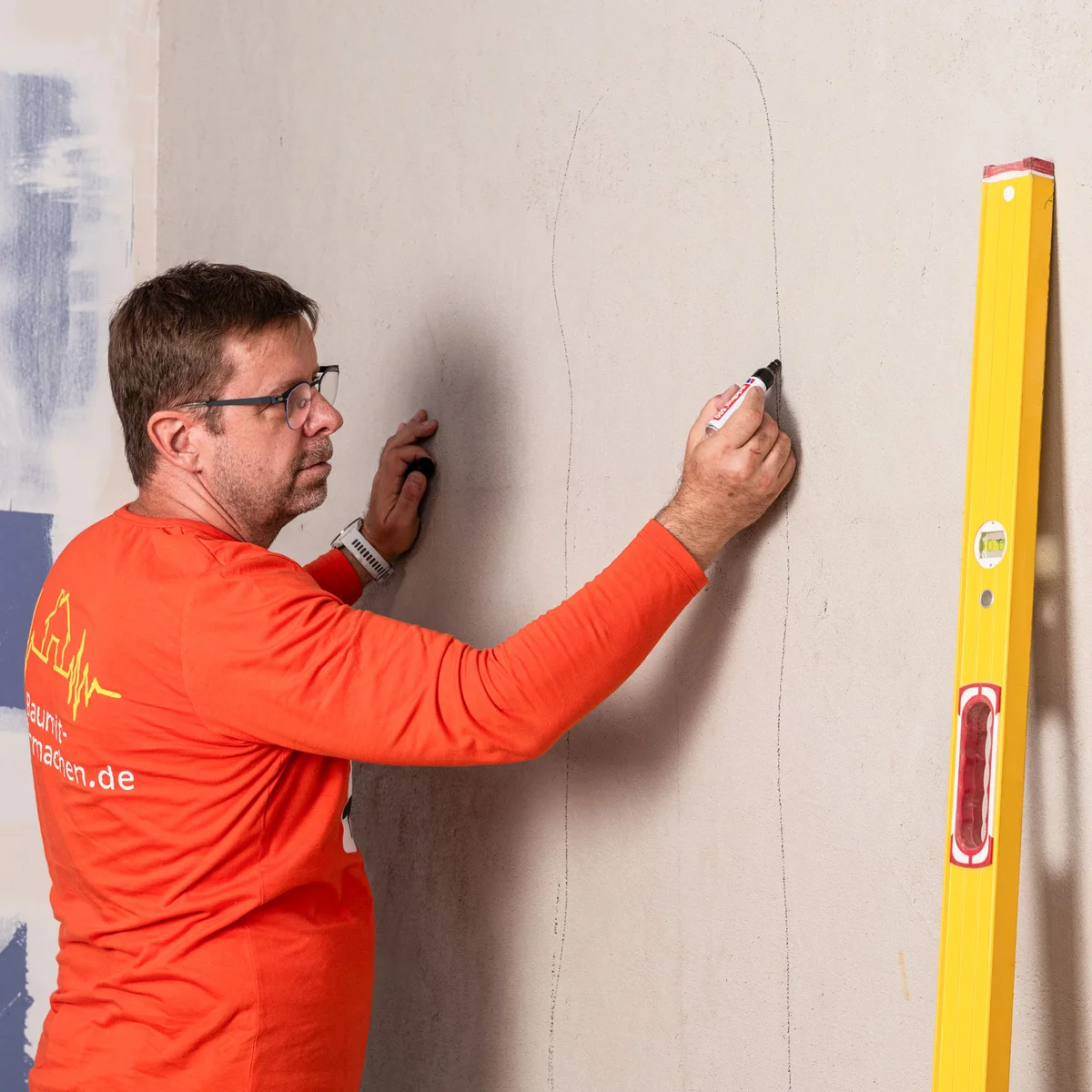

Markeer alle oneffenheden direct op de muur. Dat maakt het verdere werk een stuk makkelijker.

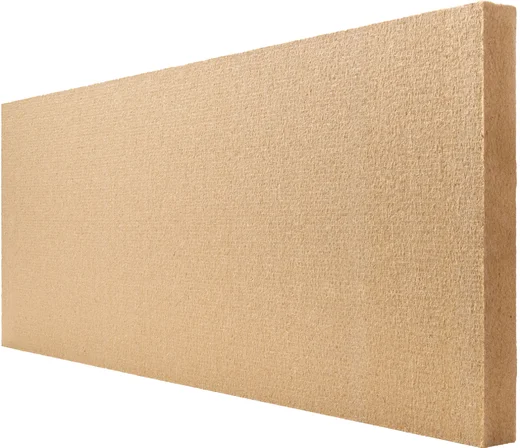

Belangrijk: de dikte van de houten balken moet overeenkomen met de dikte van de door jou gekozen Thermoflex-houtvezelisolatieplaat.

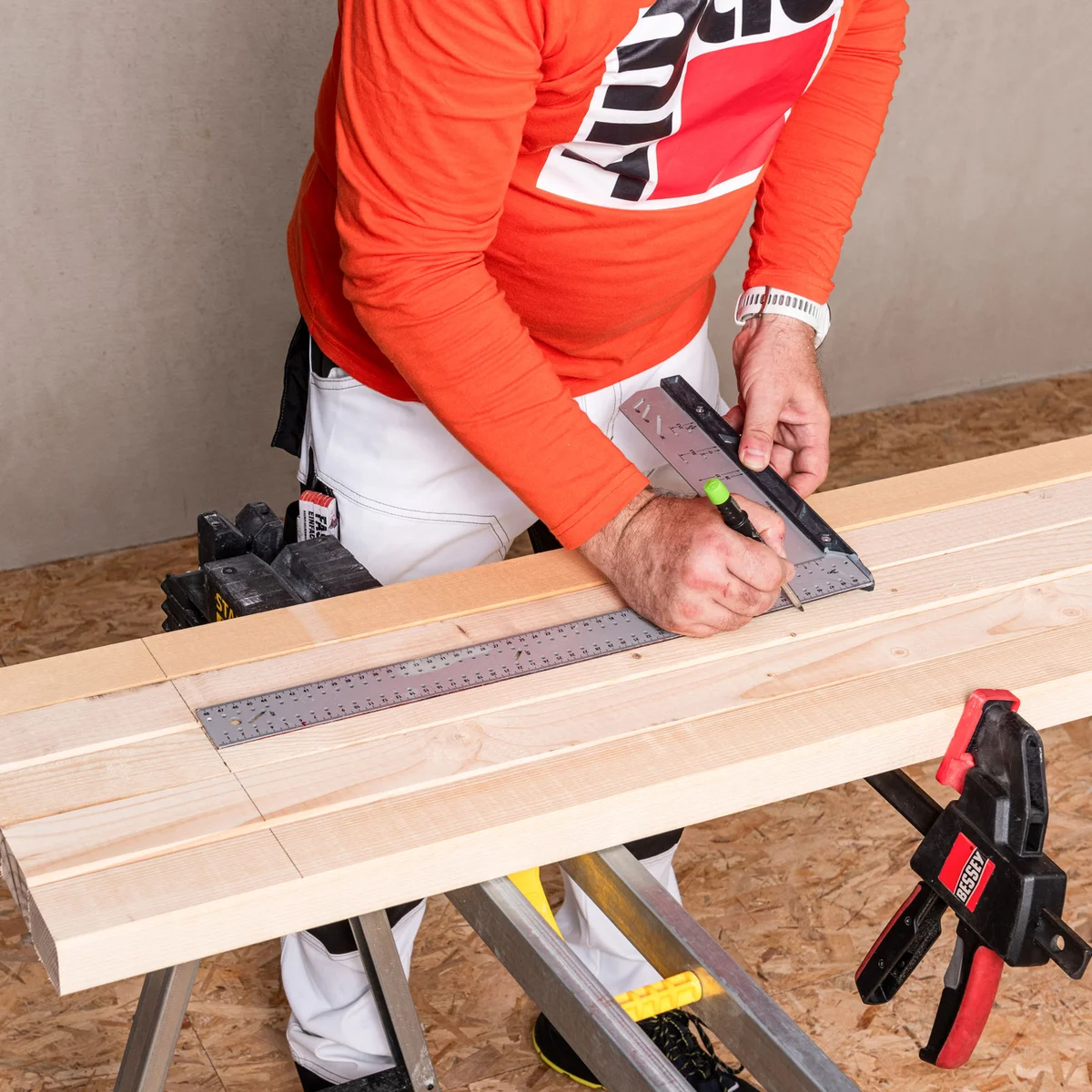

Zaag de balken voor de eerste isolatielaag op de benodigde lengte.

Let op: de balken mogen de vloer en het plafond niet raken – zaag ze daarom 15 tot 25 mm korter.

Bevestig de balken op 10 tot 15 cm van de boven- en onderkant. Houd tussen de overige bevestigingspunten een afstand van maximaal 50 cm aan.

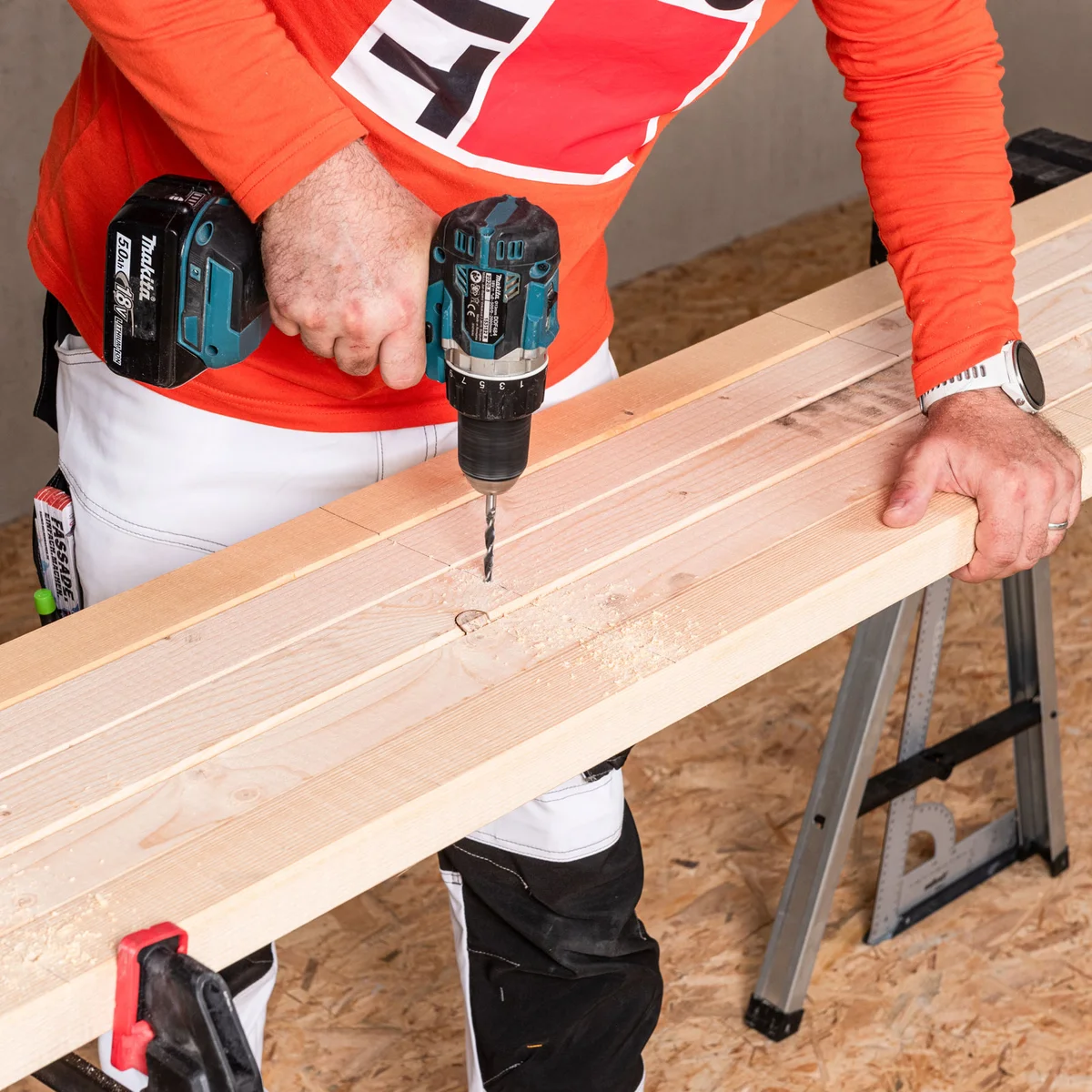

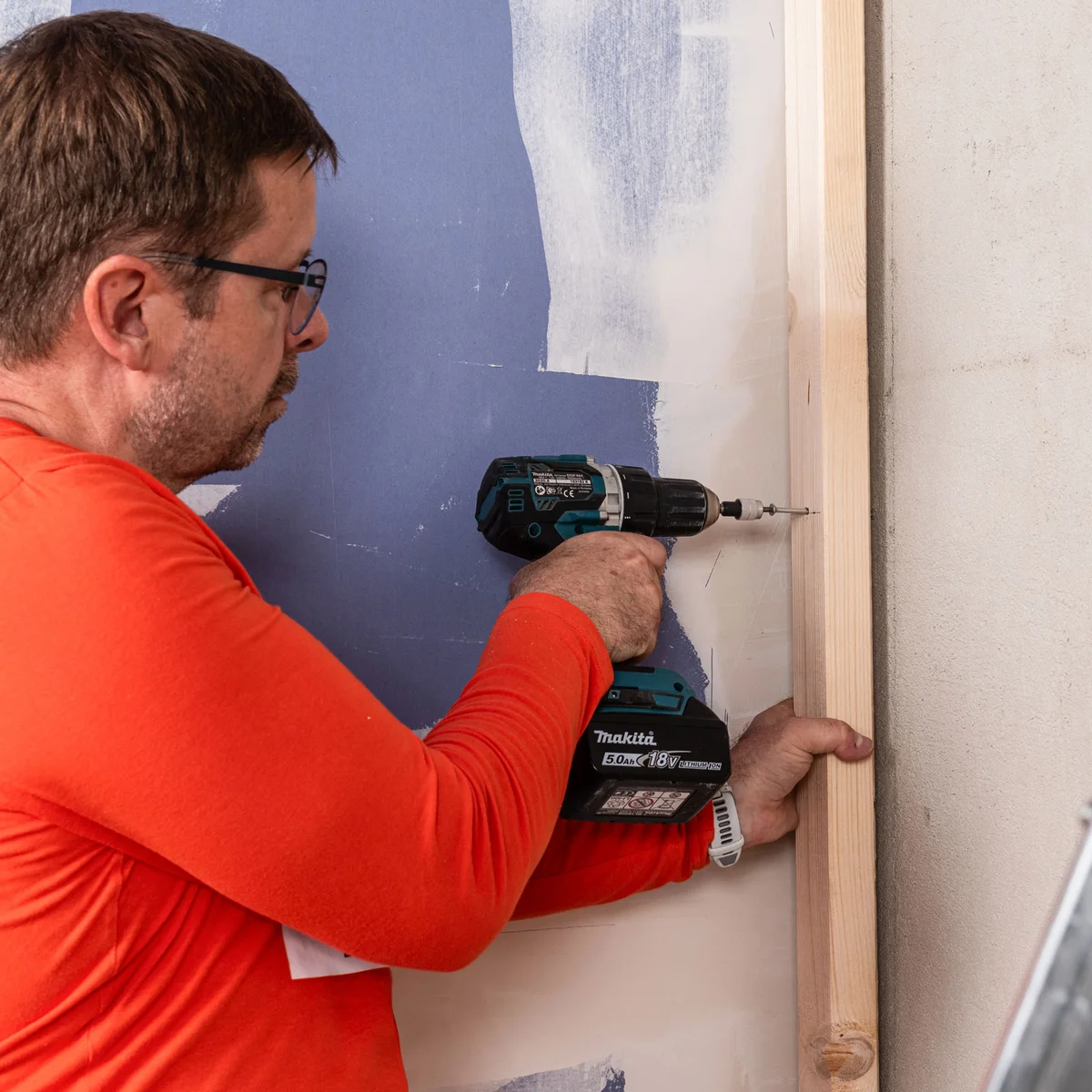

Boor de gaten in de balken voor – zo voorkom je dat het hout splijt tijdens het vastschroeven.

Tip: de diameter van de boor komt overeen met die van de schroef (gebruikelijk: 6 mm of 8 mm).

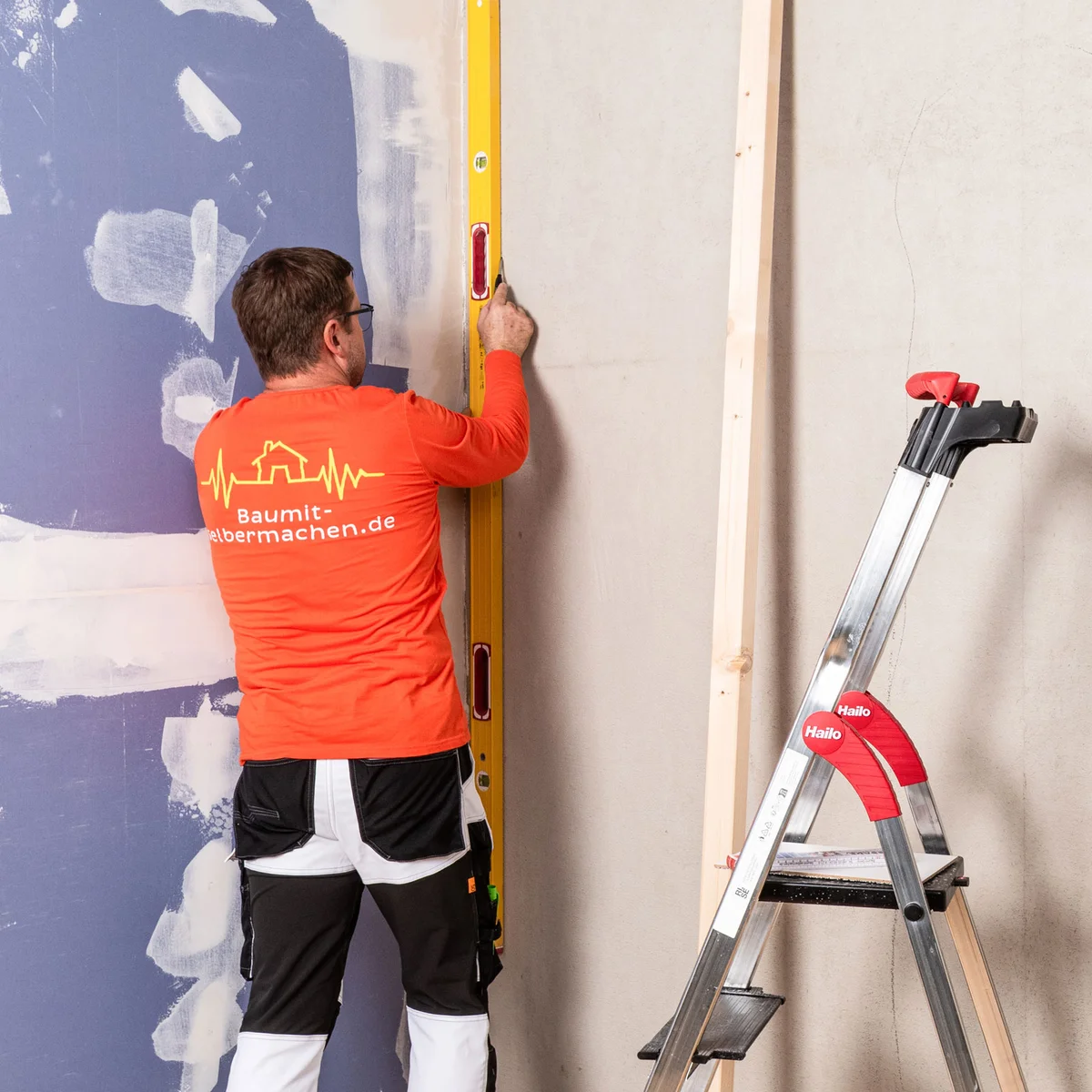

Markeer met een waterpas en een stift precies de plek waar de eerste balk wordt gemonteerd.

Let op het volgende:
Bij een vlakke muur kun je de balken een voor een monteren. Plaats de eerste balk nog niet als de ondergrond sterk oneffen is.

Bij bollingen kan het verstandig zijn om op het hoogste punt te beginnen en vervolgens naar beide kanten toe te werken. Holle ruimtes achter de balken ter hoogte van kuilen worden normaal gesproken opgevuld met nivelleerspieën.

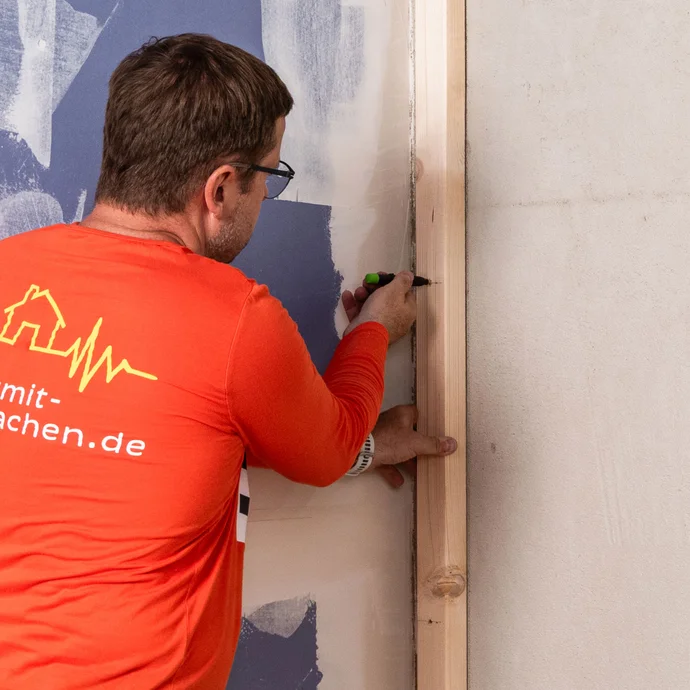

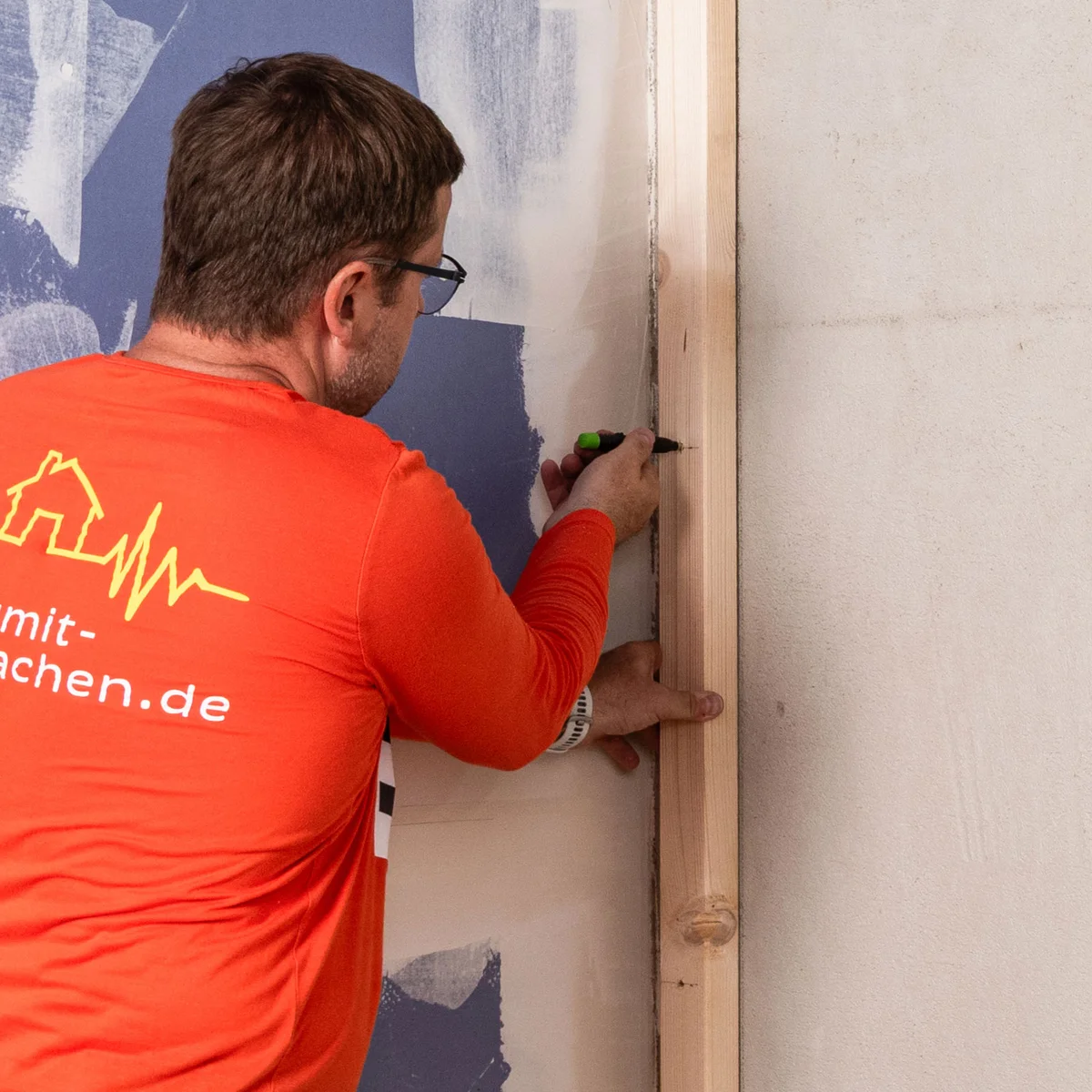

Houd de voorbereide balk precies uitgelijnd tegen de muur en markeer de posities van de boorgaten met een diepgatmarker of een dunne stift.

Boor nu de pluggaten.

Let op: bij massieve stenen of beton gebruik je de klopboorfunctie. Bij holle stenen of cellenbeton boor je zonder klopfunctie. Houd voor de diepte van de boorgaten de voorschriften van de fabrikant van de plug aan.

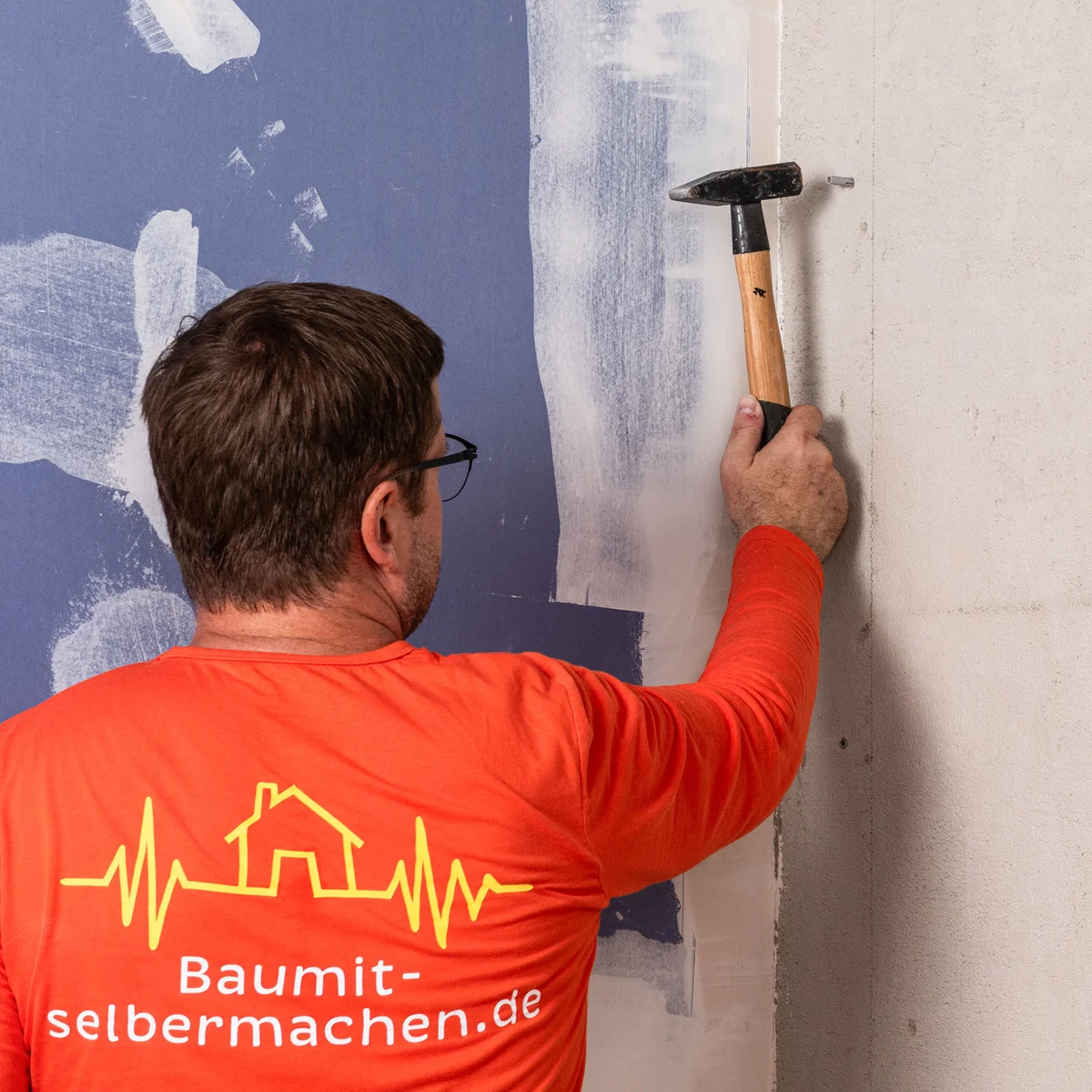

Plaats de pluggen in de voorbereide gaten en tik ze met een hamer in de muur tot ze gelijk liggen met het oppervlak.

Schroef de balk nu stevig aan de muur vast.

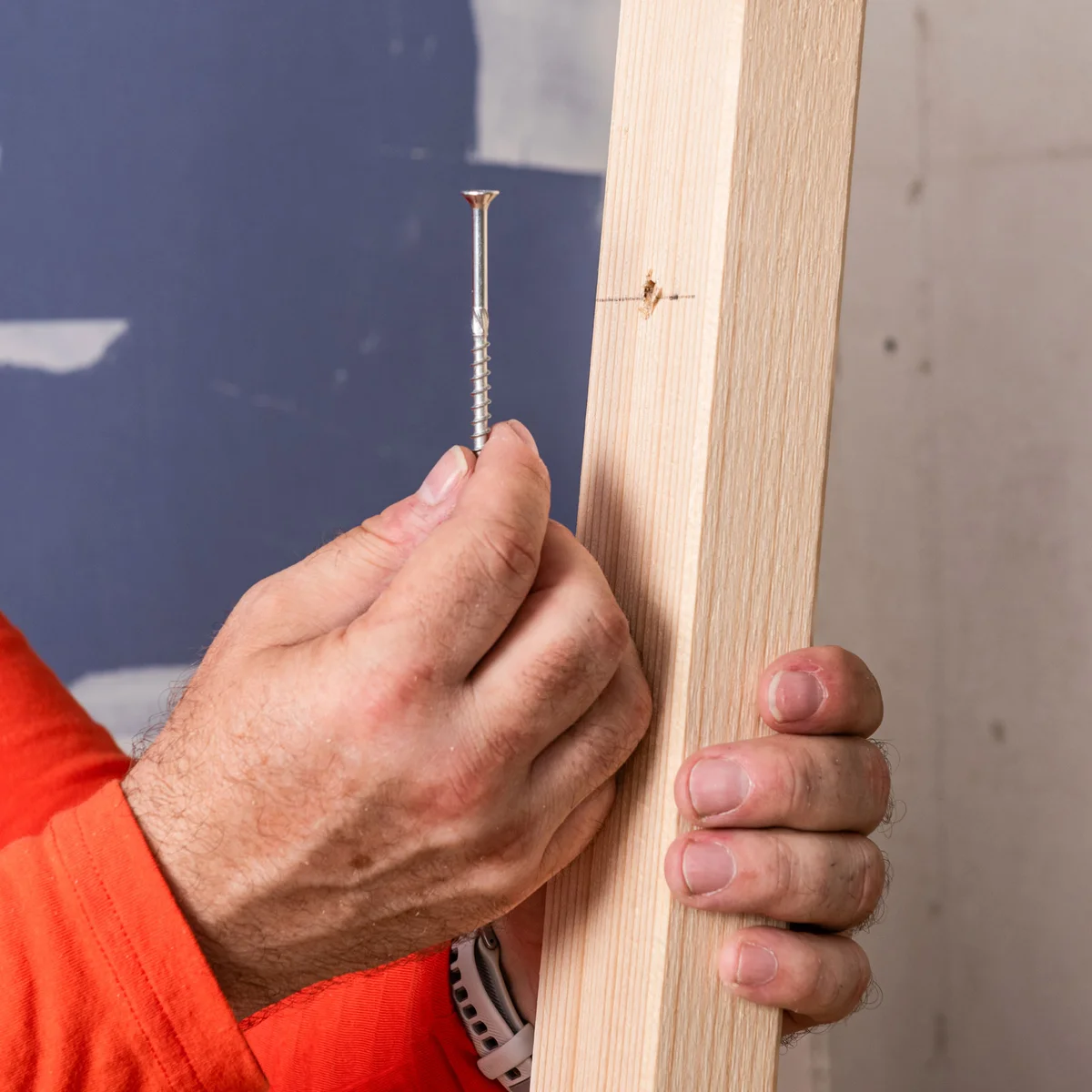

Gebruik roestvrije schroeven met deeldraad die bij je pluggen passen. Wij werken met HECO-TOPIX-plus-schroeven met deeldraad en verzonken kop.

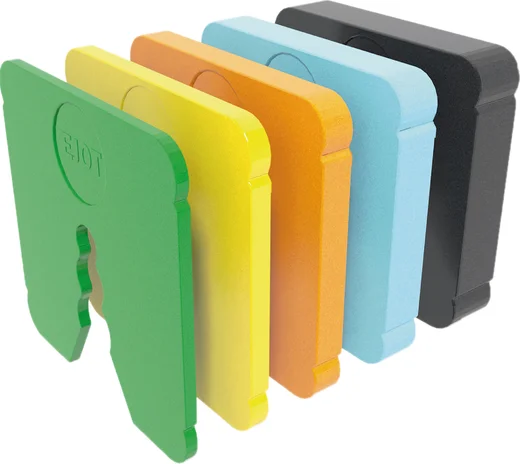

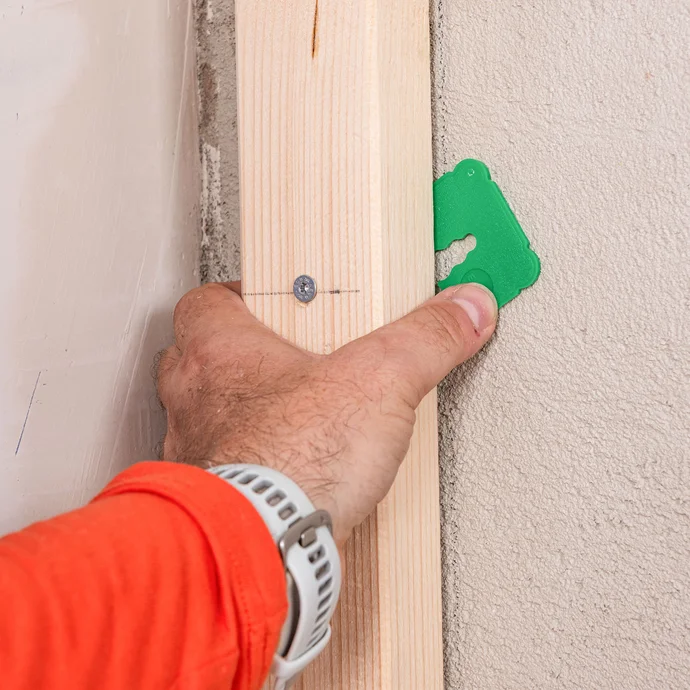

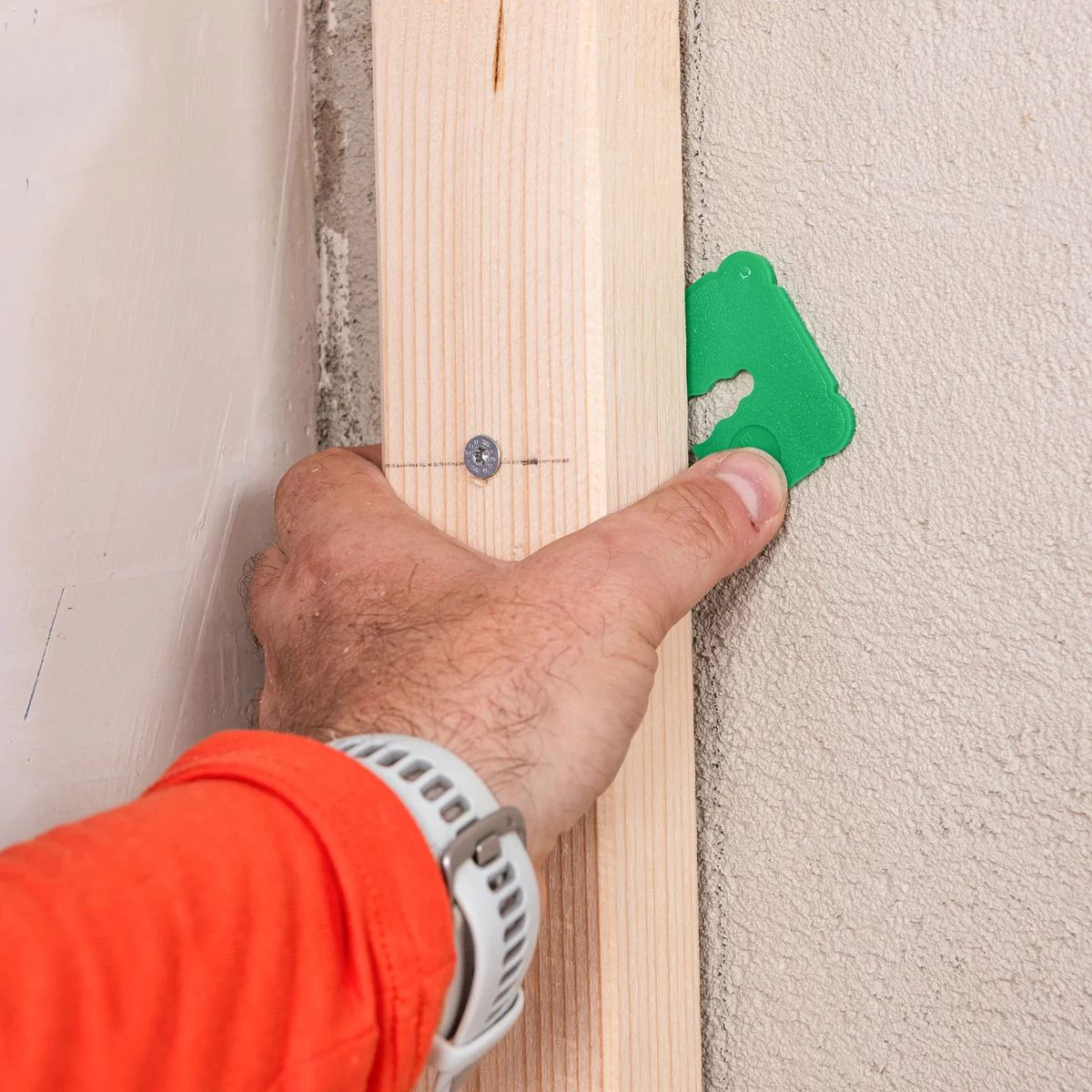

Als de muur kuilen heeft en de balk niet goed aansluit, kun je deze oneffenheden opvullen met de nivelleerspieën van Baumit.

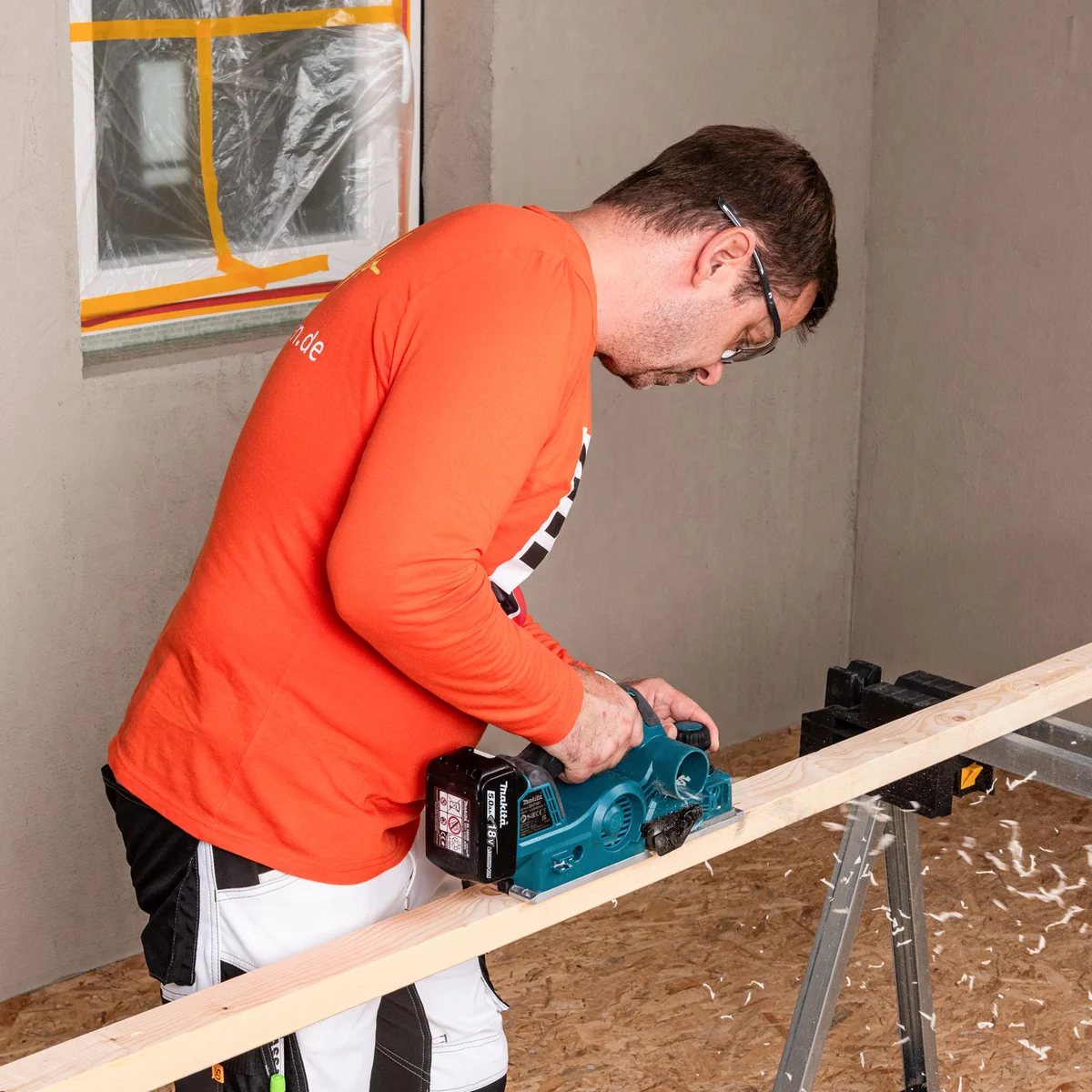

Bij kleinere bollingen in de muur kun je de balk op de betreffende plekken met een schaaf bijwerken.

Als de eerste balk precies is gemonteerd, maak je houten afstandhouders als montagehulp. Normaal gesproken worden balken in de houtbouw op een hart-op-hartafstand van 62,5 cm gemonteerd.

Omdat we als afdekplaat een 60 mm dikke houtvezelisolatieplaat met messing en groef gebruiken, kunnen we hiervan afwijken.

Door de bijzondere afmetingen van de Gutex-houtvezelisolatieplaat Thermowall gf (formaat: 1.350 x 575 mm) verkleinen we de afstand tussen de balken van de onderconstructie tot een hart-op-hartafstand van 52 cm.

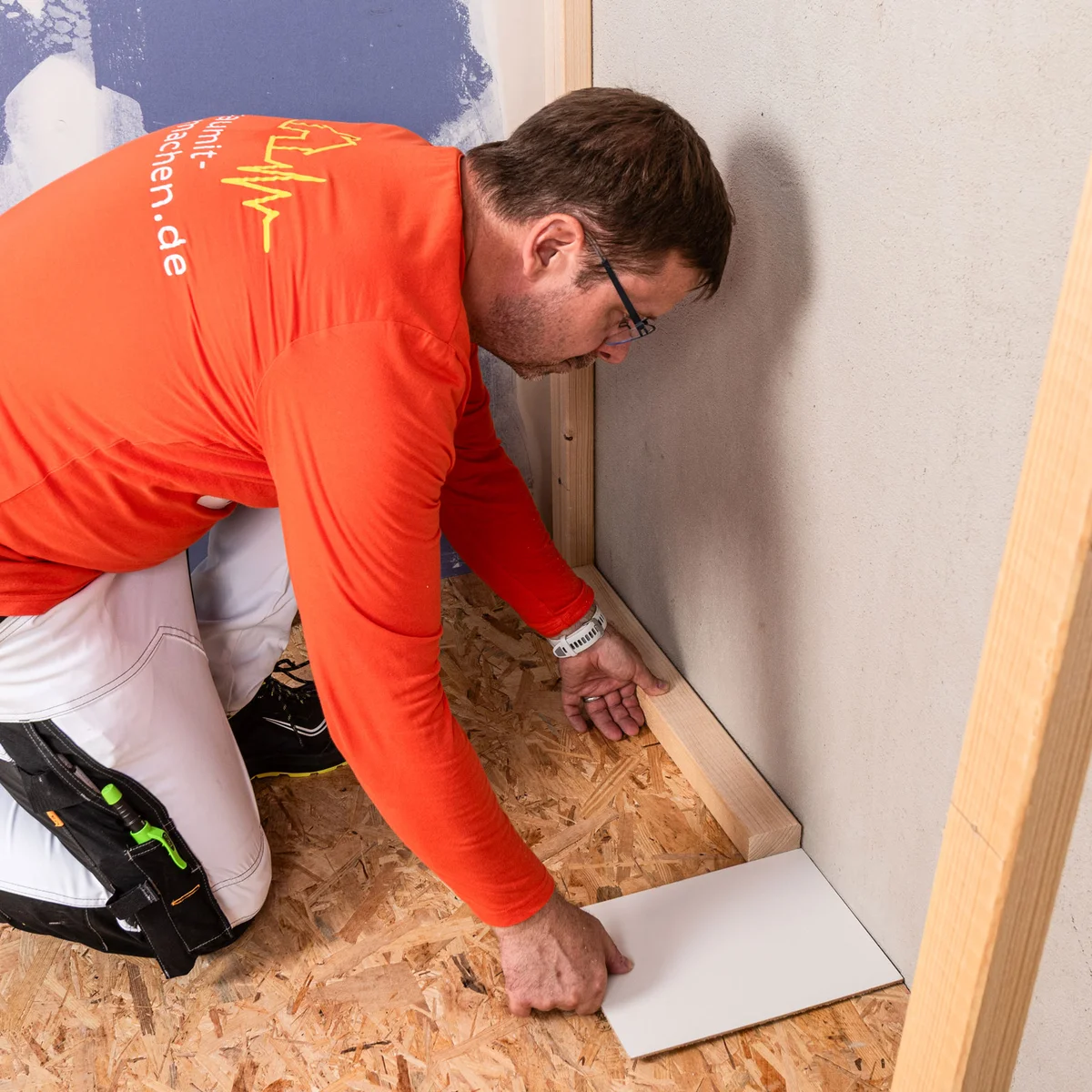

Het regelwerk mag niet direct op de vloer rusten. Gebruik daarom een plank van 5 tot 10 mm dik als afstandhouder.

Met een tweede houten afstandhouder kun je de overige balken snel en nauwkeurig uitlijnen – zonder steeds opnieuw te hoeven meten met de waterpas.

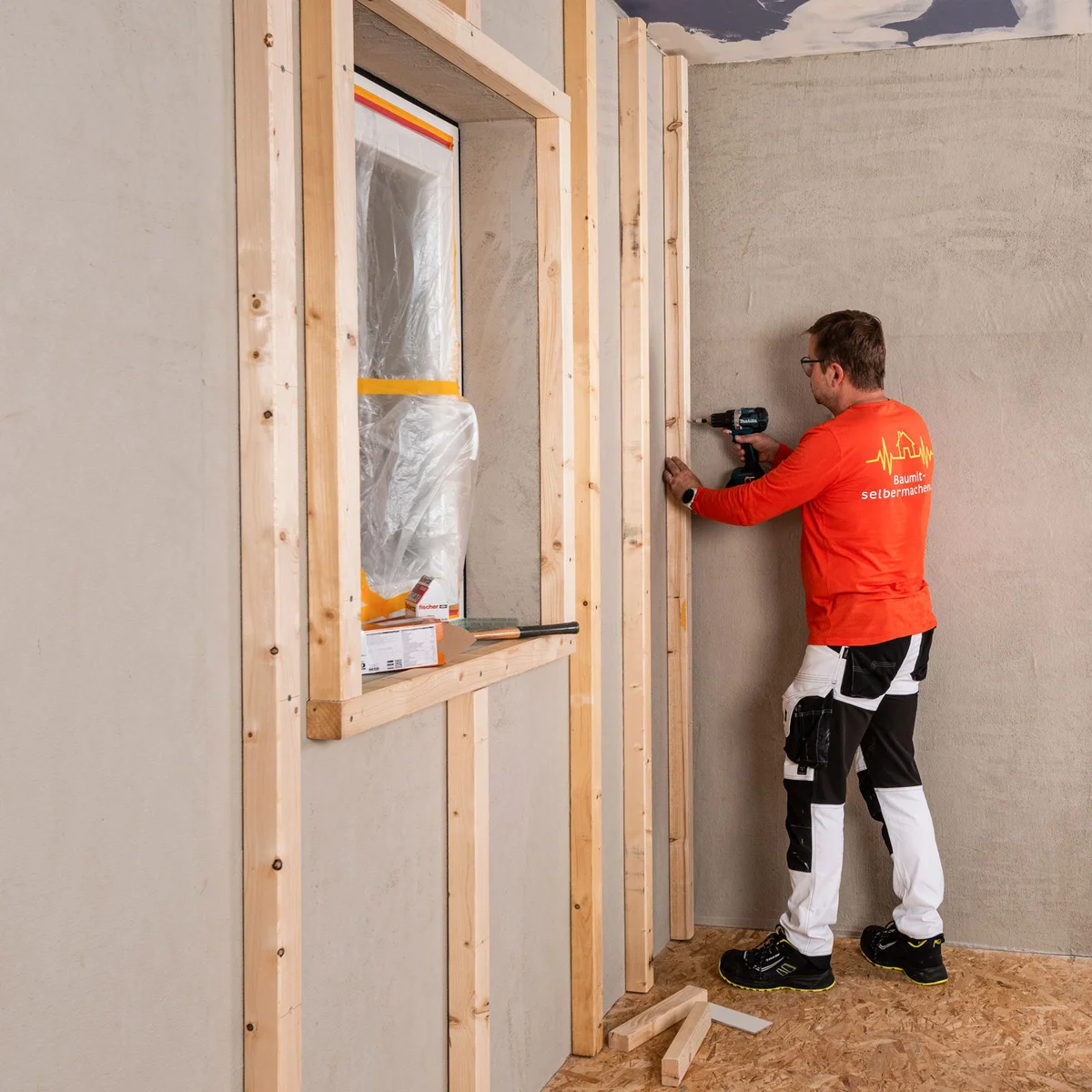

Plaats alle benodigde houten balken een voor een.

Bij ramen, deuren en andere openingen maak je een kader. Je monteert telkens een balk als afsluiting aan de zijkant of bovenkant.

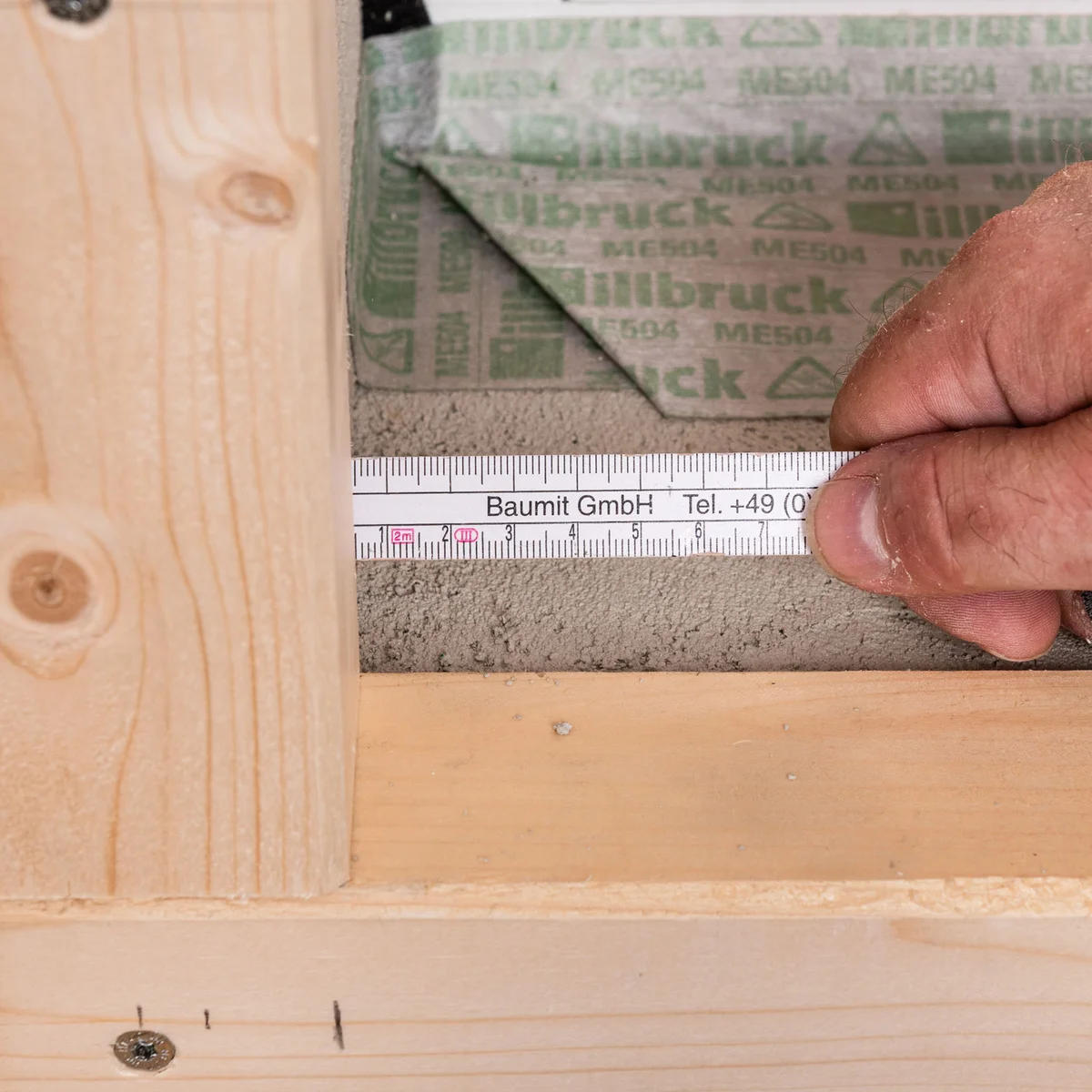

Voor de latere isolatie van de dagkant plaats je de balken rondom het raam zo dat ze 5 mm over de rand van de raamopening uitsteken. Zo blijft er voldoende ruimte voor de extra lijmmortel waarmee je de isolatieplaat voor de dagkant vastlijmt.

Plaats de plug op ongeveer 4 tot 5 cm afstand van de rand om te voorkomen dat er stukken uitbreken.

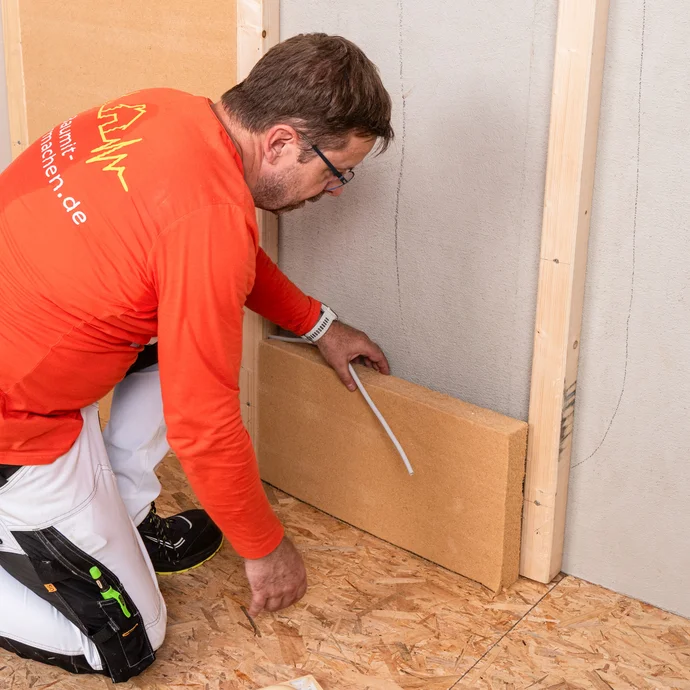

Let op: in onze opbouw wordt na de dampremmende laag een 60 mm dikke houtvezelisolatieplaat gemonteerd. Omdat er daardoor geen aparte installatielaag komt, worden de elektrische leidingen al in de onderliggende isolatielaag aangelegd.

Boor gaten in de balken ter hoogte van de naden tussen twee isolatieplaten, zodat je daar kabels of lege installatiebuizen doorheen kunt voeren.

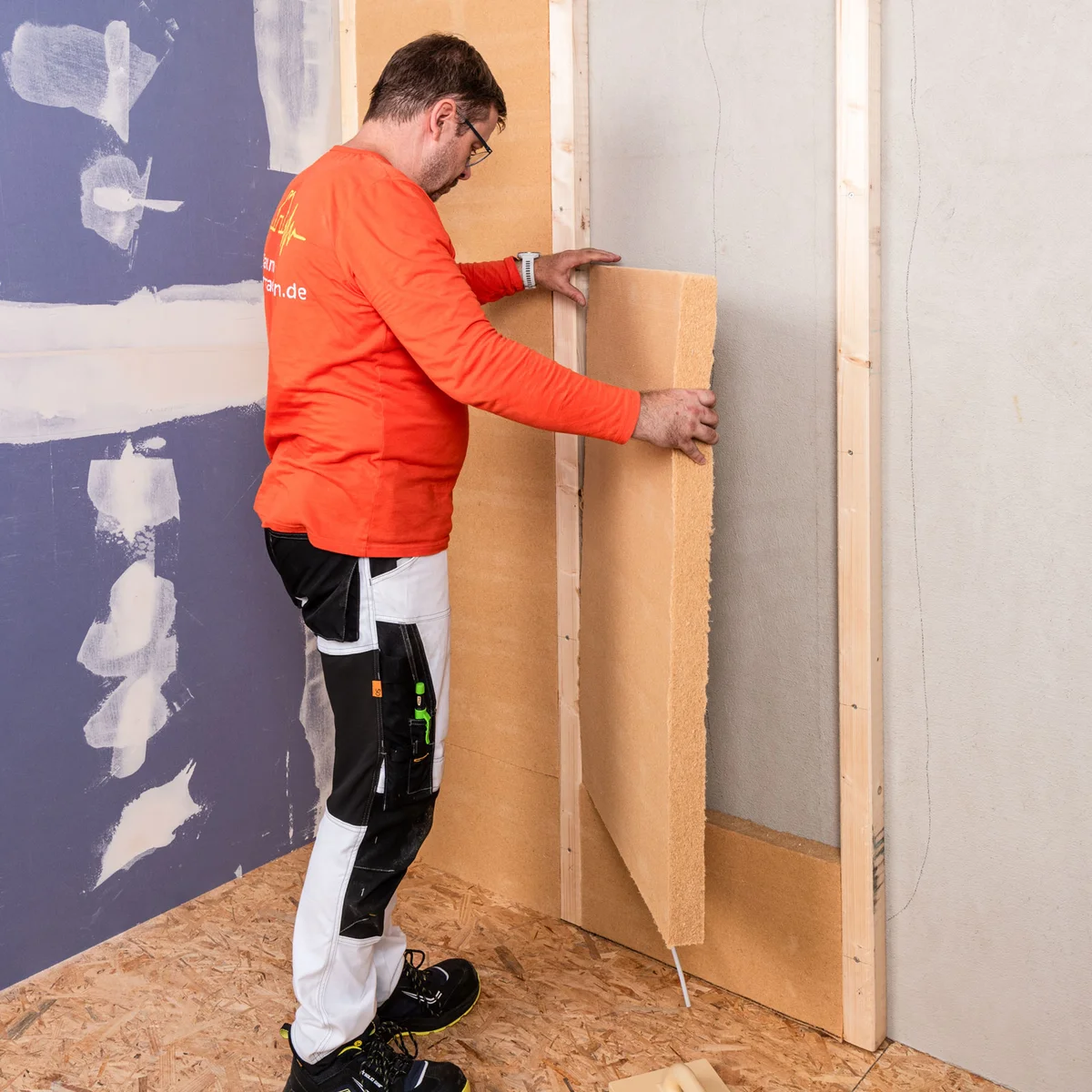

Plaats de op maat gesneden Thermoflex-isolatieplaat eerst aan één kant van de tussenruimte in de draagconstructie.

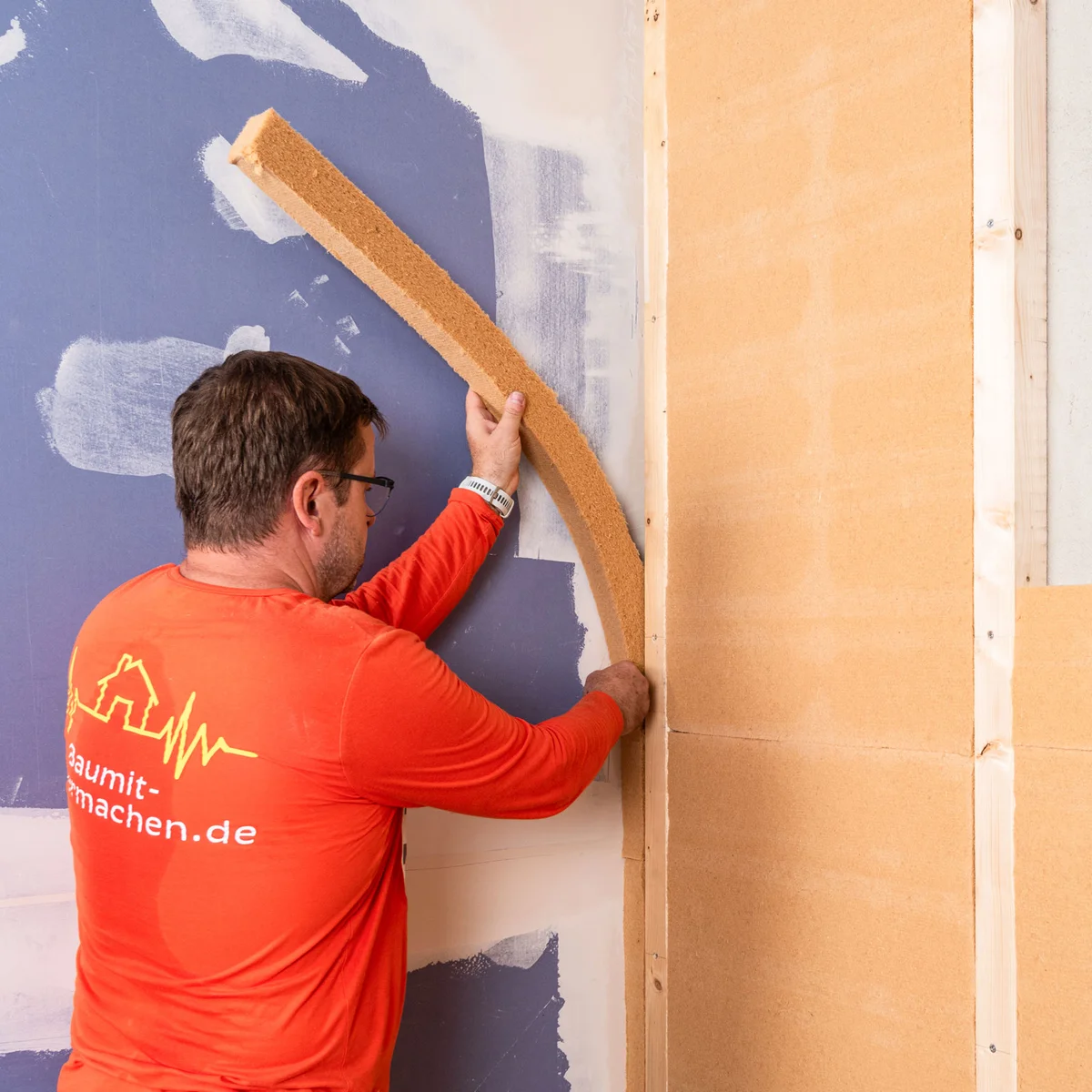

Druk de Thermoflex-isolatieplaat daarna aan de tegenoverliggende kant tussen de balken.

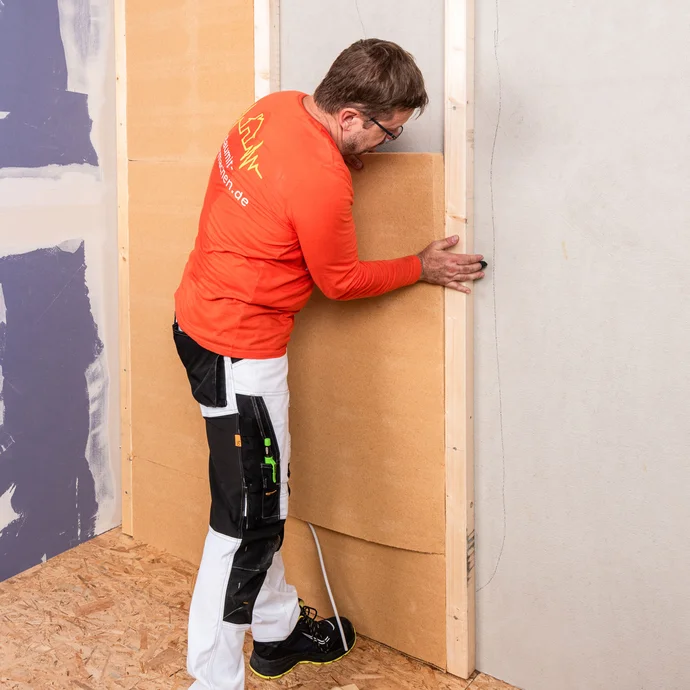

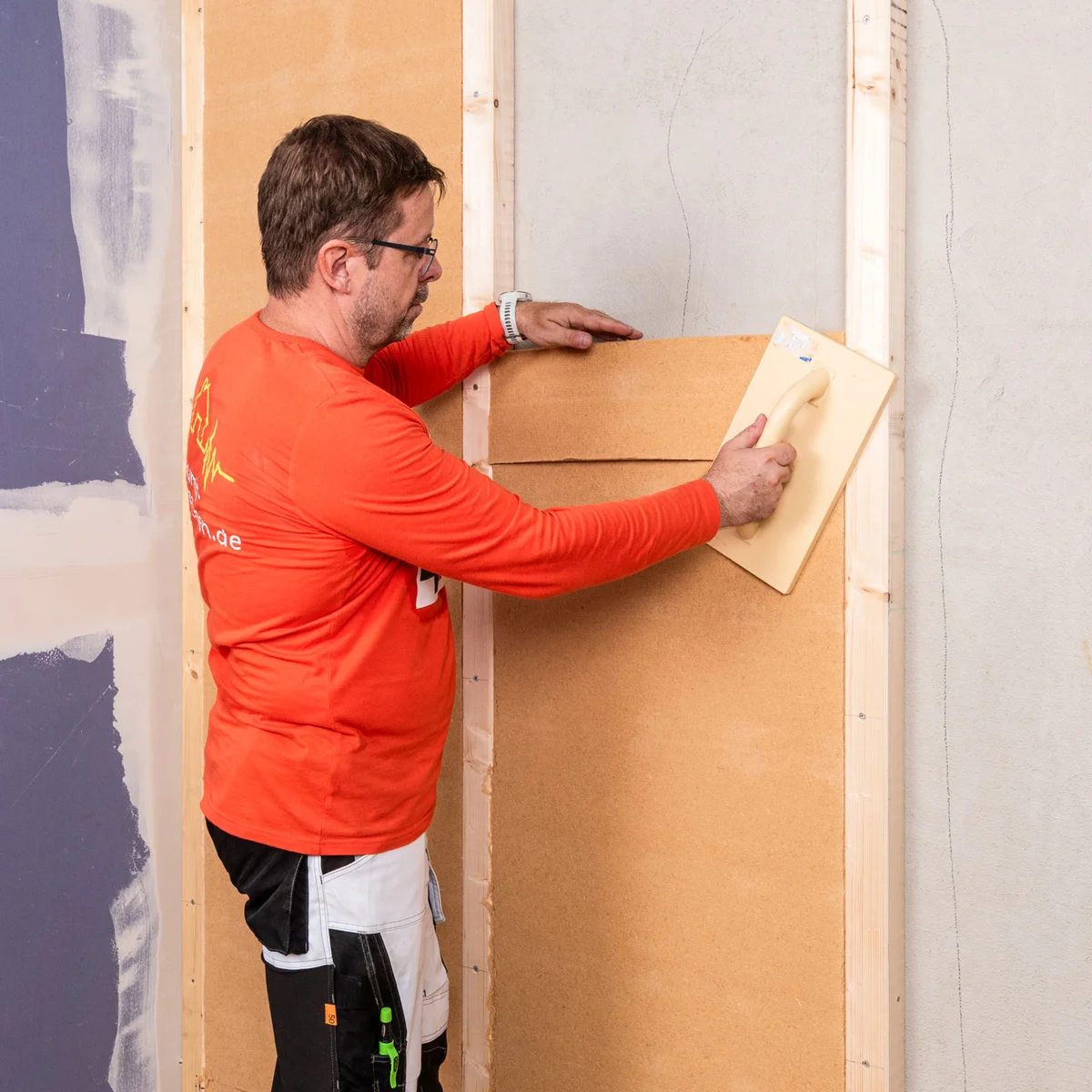

Druk de houtvezelisolatieplaat met een schuurbord in de tussenruimte van de draagconstructie tot de plaat gelijk ligt met de voorkant van de balken – zo voorkom je dat de isolatieplaat beschadigd raakt.

Er is geen minimumhoogte voor deelstukken. Het is belangrijk dat je alle isolatieplaten zonder kieren en met de randen strak tegen elkaar plaatst.

Belangrijk: gebruik in het vlak van de eerste isolatielaag geen stukken isolatieplaat die kleiner zijn dan 10 cm.

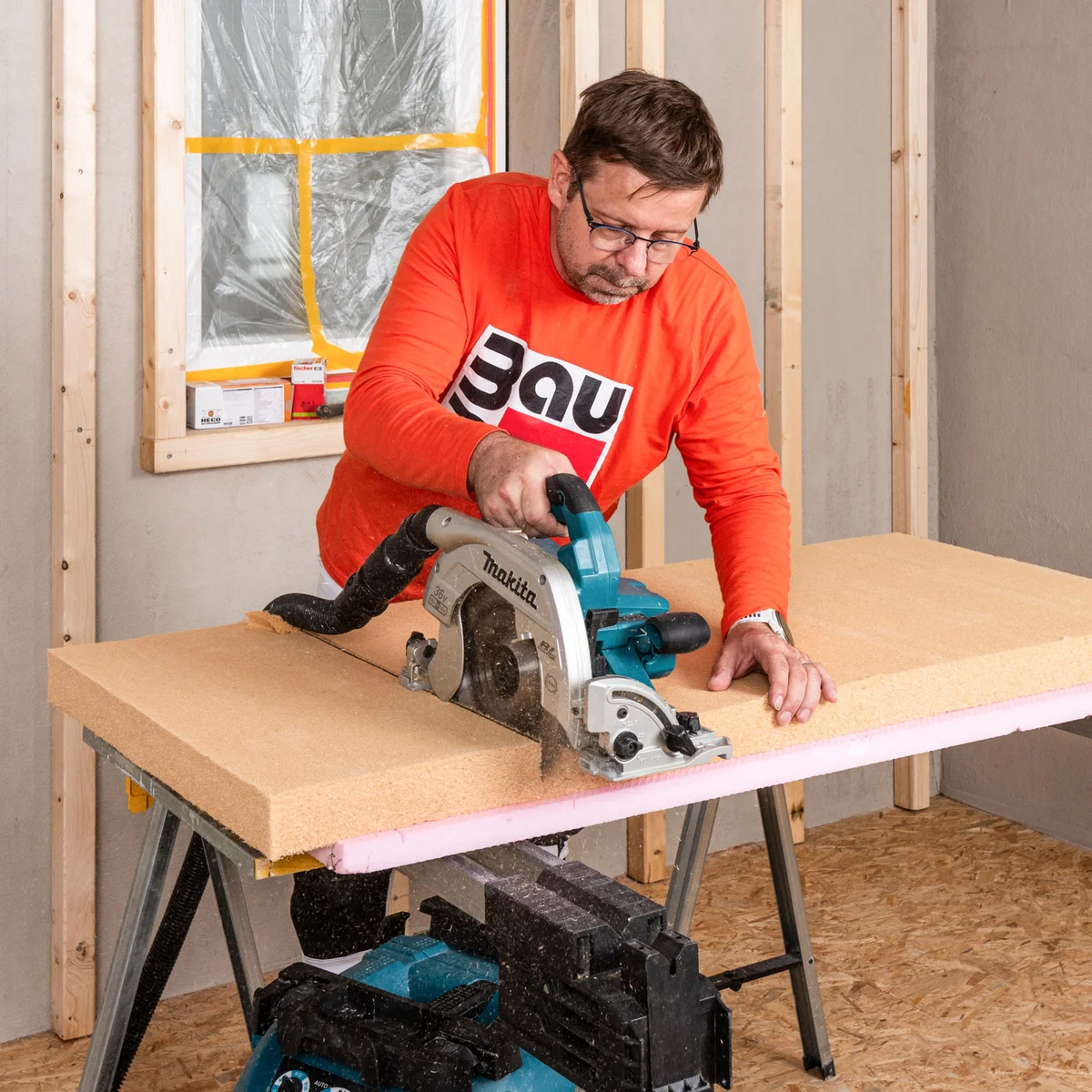

Gebruik een handcirkelzaag om gladde en rechte zaagranden te krijgen. Met de handcirkelzaag kun je isolatiemateriaal met een dikte tot 100 mm op maat zagen. Voor diktes tot 350 mm is de accu-isolatiezaag ISC 240 van Festool geschikt.

Een decoupeerzaag, isolatiemes of handzaag is niet geschikt.

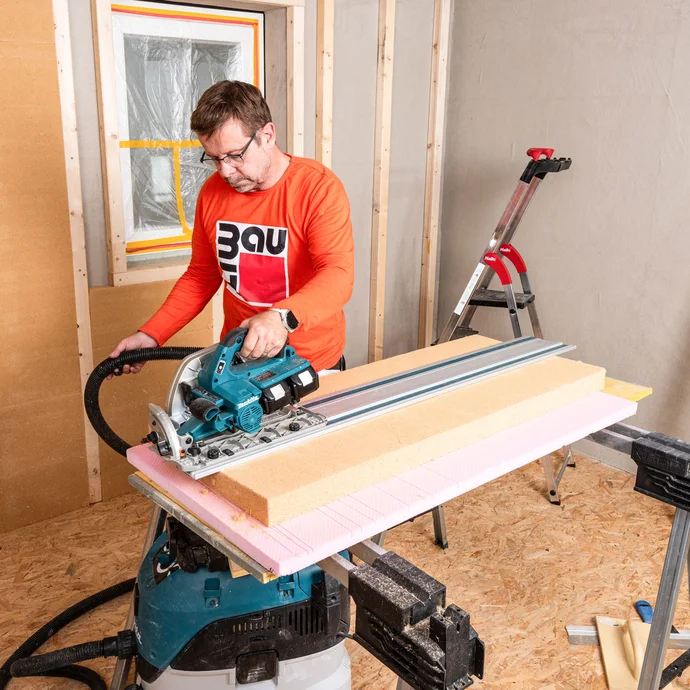

Een handcirkelzaag met geleiderail zorgt voor bijzonder rechte en nette zaagranden van de isolatieplaat.

Tip: combineer de handcirkelzaag met een industriële stofzuiger – zo heb je minder stof en vuil.

Bij binnenhoeken van twee buitenmuren plaats je de balk op ongeveer 5 tot 10 cm afstand van de hoek. Deze ruimte vul je op met een isolatiestrook – zo voorkom je dat er koudebruggen ontstaan.

Vul openingen en ontbrekende stukken bij de aansluitingen van de balken die groter zijn dan 5 mm op met isolatiemateriaal.

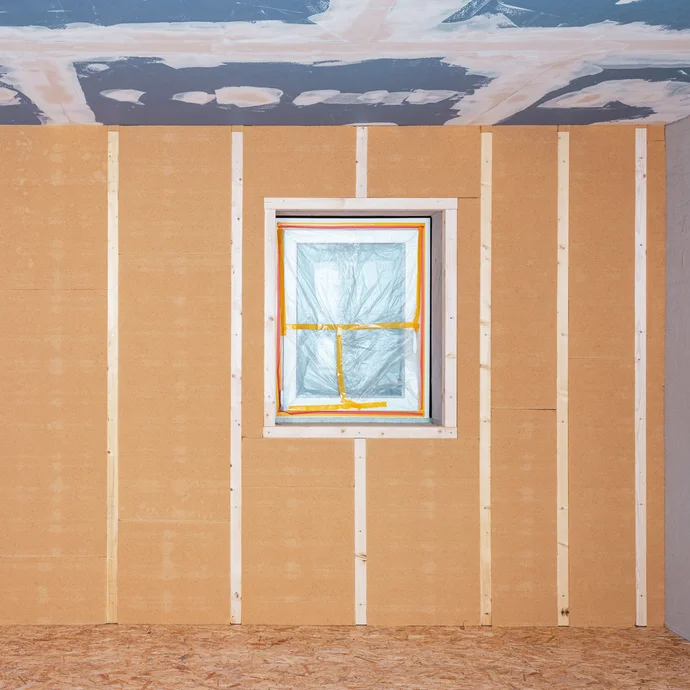

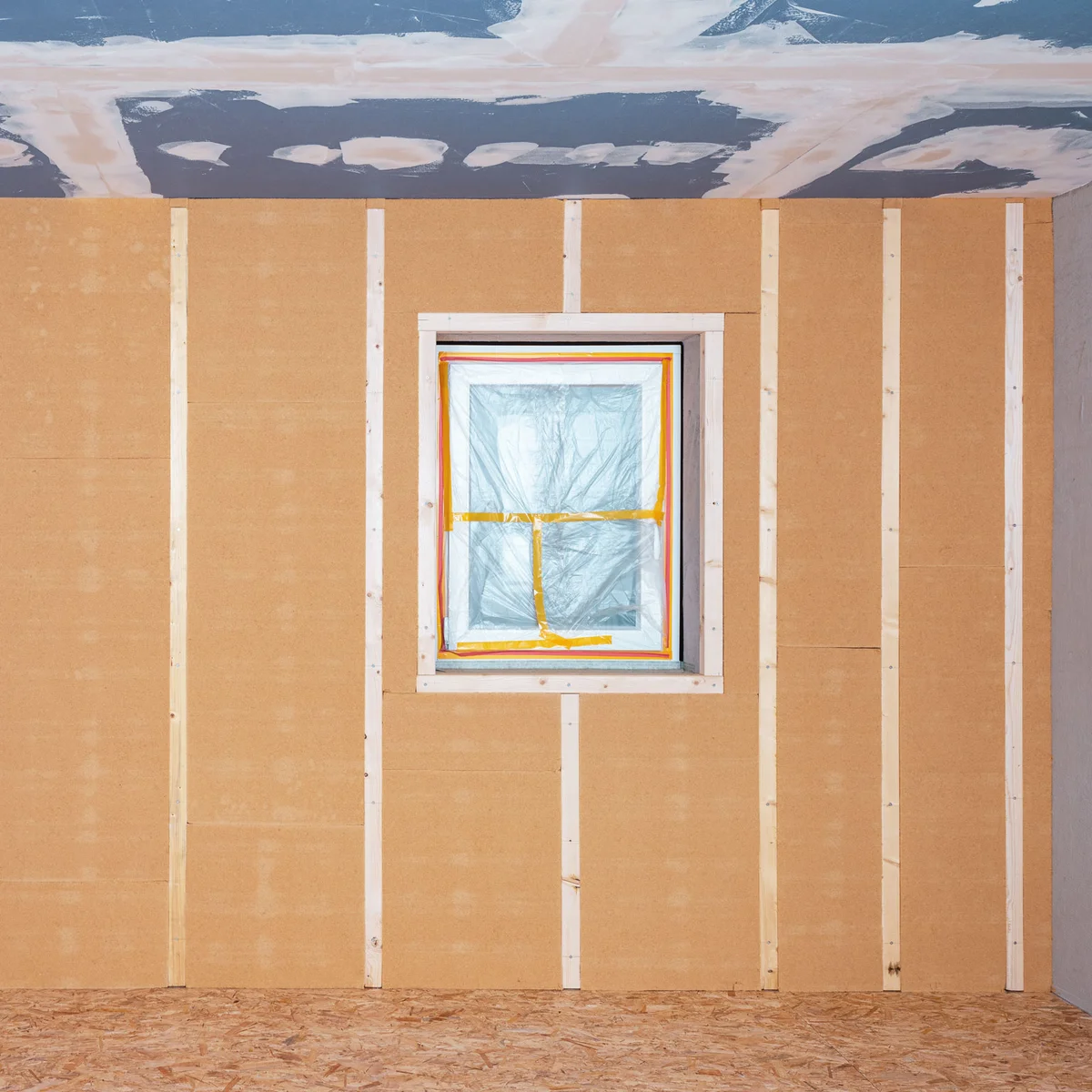

Maak op deze manier de gehele eerste isolatielaag van de binnenisolatie af.

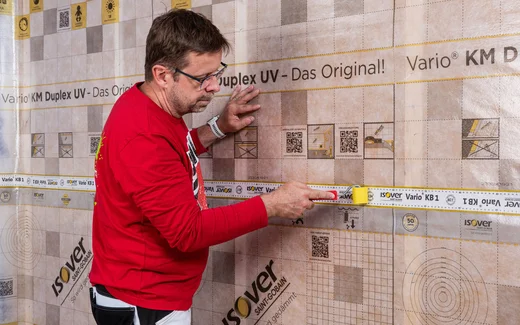

In de volgende stap wordt de dampremmende laag op deze eerste isolatielaag aangebracht. Hoe dat precies in zijn werk gaat, lees je in de volgende handleiding.
