Zo plaats je een inbouwdoos of verdeeldoos op de juiste manier in een houtvezelisolatieplaat
- Moeilijkheid
- Gemiddeld
- Bewerkingstijd
- ca. 15 tot 20 minuten per inbouw- en verbindingsdoos
Jouw checklist
Belangrijke aanwijzingen
Bij het hier getoonde binnenisolatiesysteem wordt een houten onderconstructie geplaatst, waarvan de tussenruimtes worden opgevuld met houtvezelisolatieplaten (bijv. Gutex Thermoflex). Na het aanbrengen van de dampremmende laag wordt er nog een houtvezelisolatieplaat gemonteerd. Zo realiseer je binnenisolatie van hernieuwbare grondstoffen met een totale dikte vanaf 8 cm.
Bij andere varianten van binnenisolatie wordt op de geïsoleerde onderconstructie een eenvoudige, niet-geïsoleerde bouwplaat gemonteerd. Voor inbouwdozen is dan een extra installatielaag met extra latwerk nodig. Onze opbouw biedt dankzij de tweede isolatielaag van houtvezelisolatieplaten een aanzienlijk betere isolerende werking.
De Kaiser ECON® Iso+ heeft vier klauwen die bij het plaatsen in het isolatiemateriaal worden gedrukt en zorgen voor een stevige, duurzame bevestiging. Gewone inbouwdozen zijn niet geschikt voor deze isolatiematerialen. De doos kan zowel binnen als buiten worden gebruikt.
Vanwege de uiteenlopende omstandigheden op bouwplaatsen kunnen de getoonde werkstappen niet met elke situatie rekening houden. Ze geven de stand van onze ervaring op het moment van opstellen weer en zijn daarom niet bindend. Neem altijd de actuele technische documentatie (bijv. het productinformatieblad, aanvullende technische informatie enz.) van de getoonde producten in acht.
Bewerkingsinstructies
Bij ons binnenisolatiesysteem met houten draagconstructie gebruiken we geen aparte installatielaag van tengellatten voor de plaatsing van de elektriciteitskabels.

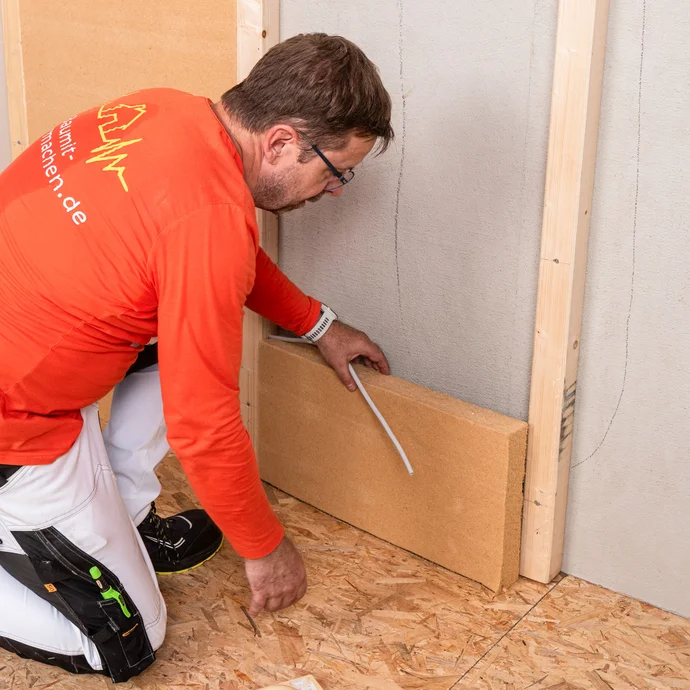

Bij de tweede isolatielaag wordt de isolatieplaat zonder holle ruimtes op de onderconstructie gemonteerd. Daarom leggen we de elektriciteitskabels al in de eerste isolatielaag aan.
Let op: je kunt de kabels of lege installatiebuizen direct langs de muur of door het hout van de draagconstructie leiden. Zorg ervoor dat de isolatie zonder openingen wordt aangebracht – zo voorkom je koudebruggen.

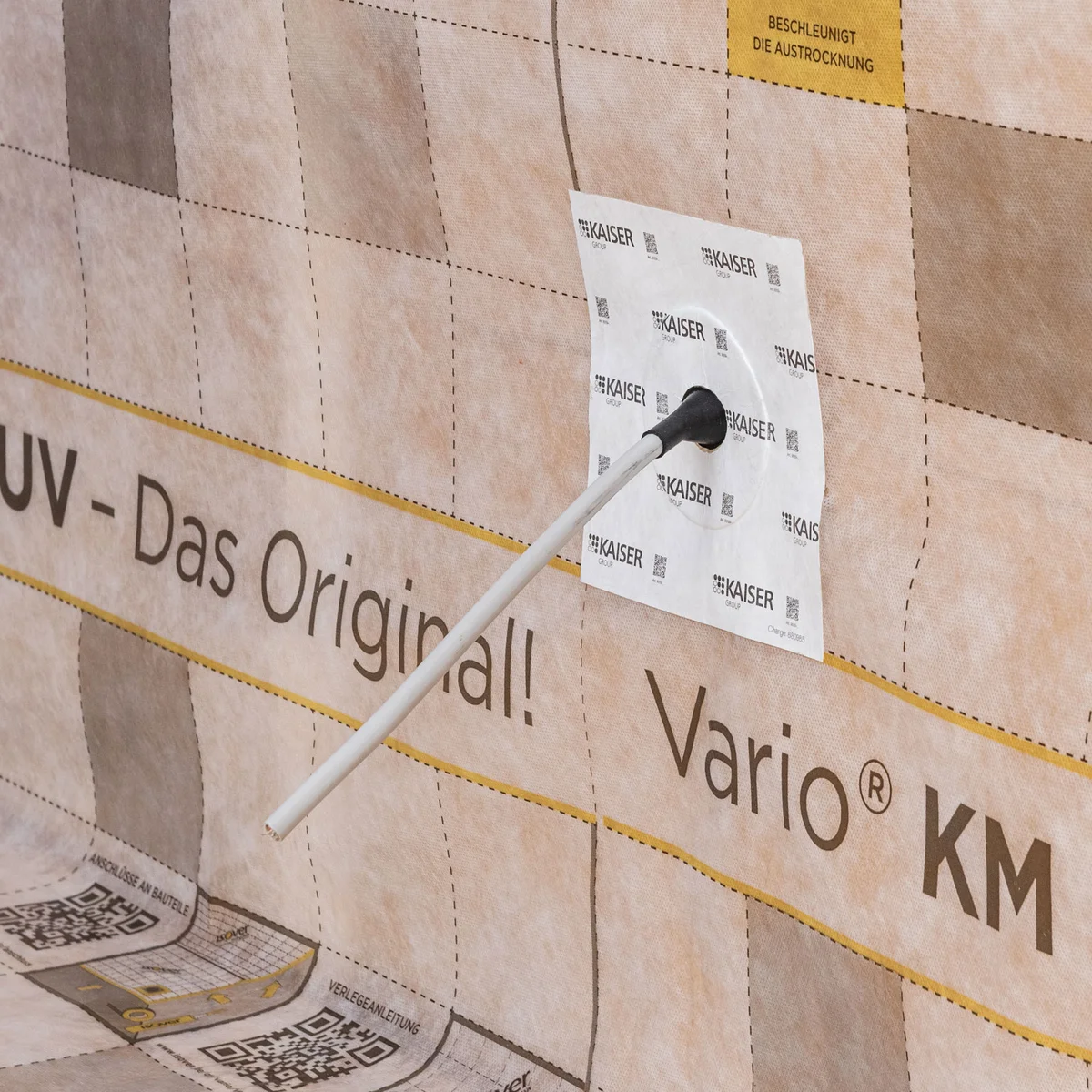

De kabels worden vervolgens door de dampremmende laag geleid. Voor een blijvend luchtdichte kabeldoorvoer gebruik je een zelfklevende luchtdichte manchet.
Deze manchet zorgt ervoor dat er op deze kritieke plek geen lucht of vocht kan binnendringen.
Belangrijk: kies een manchet die past bij de diameter van de kabel of buis.

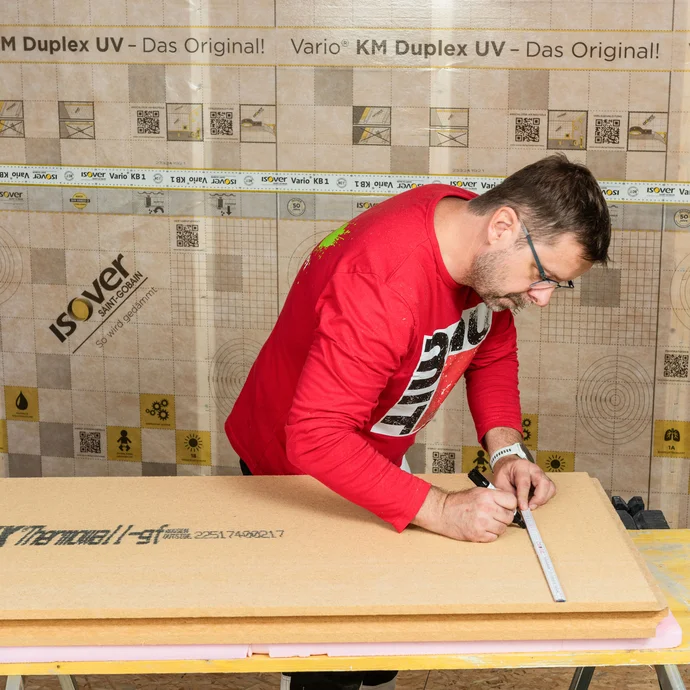

Markeer de positie van de inbouwdoos op de houtvezelisolatieplaat Thermowall gf.
Let op: bij een plaatdikte van 60 mm kun je de doos niet direct boven de kabeldoorvoer plaatsen – houd hier voldoende afstand tussen.

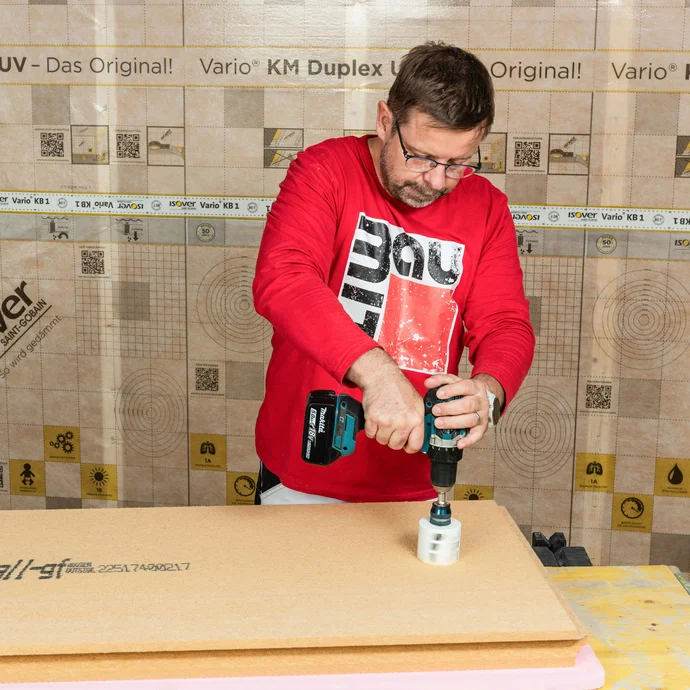

Zaag nu met een gatenzaag voor houtachtige bouwmaterialen het gat voor de inbouwdoos. Voor de Kaiser Geräte-Verbindungsdose ECON® Iso+ heb je een gatenzaag met een diameter van 68 mm nodig.
Tip: als je te veel druk uitoefent, kan de zaag snel scheef komen te zitten en vastlopen. Laat de zaag met lichte tot matige druk werken.
Onze ervaring leert dat er bij het doorzagen aan de onderkant al snel stukken uit de isolatieplaat breken, waardoor lelijke randen ontstaan.
Daarom onze tip:
Zaag niet verder dan tot de centreerboor door de onderkant heen komt. Draai de plaat vervolgens om en maak de zaagsnede vanaf de andere kant af. Zo krijg je aan beide kanten van de isolatieplaat nette randen.

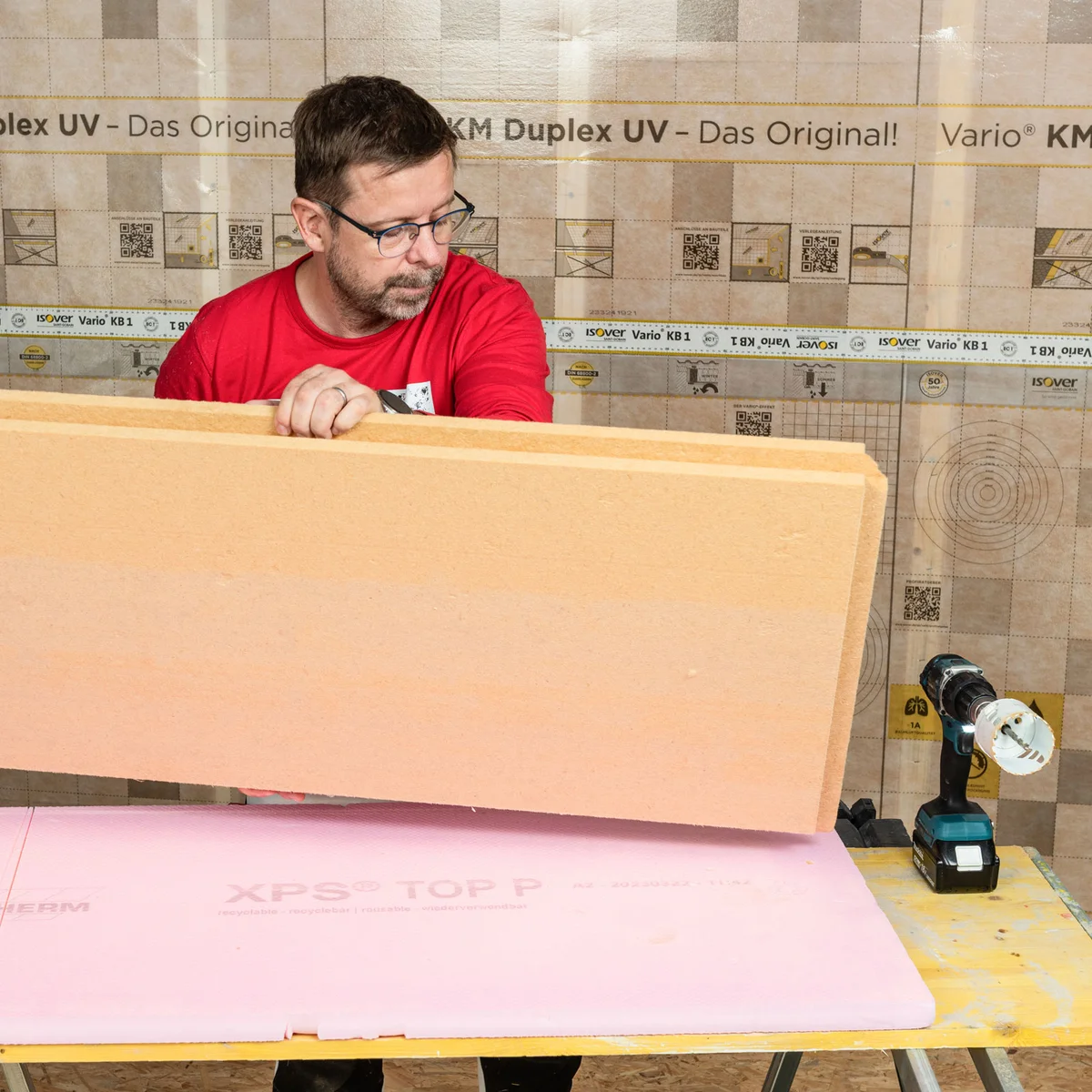

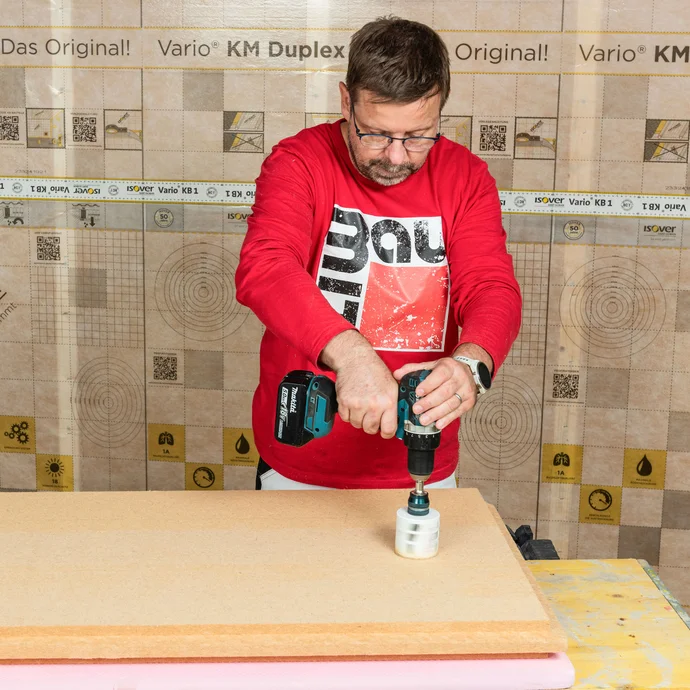

Draai de plaat om, zet de centreerboor van de gatenzaag in het bestaande boorgat en zaag het gat voor de inbouwdoos vanaf de onderkant van de isolatieplaat helemaal uit. Het bestaande centreergat zorgt ervoor dat je precies op de juiste plek zaagt.

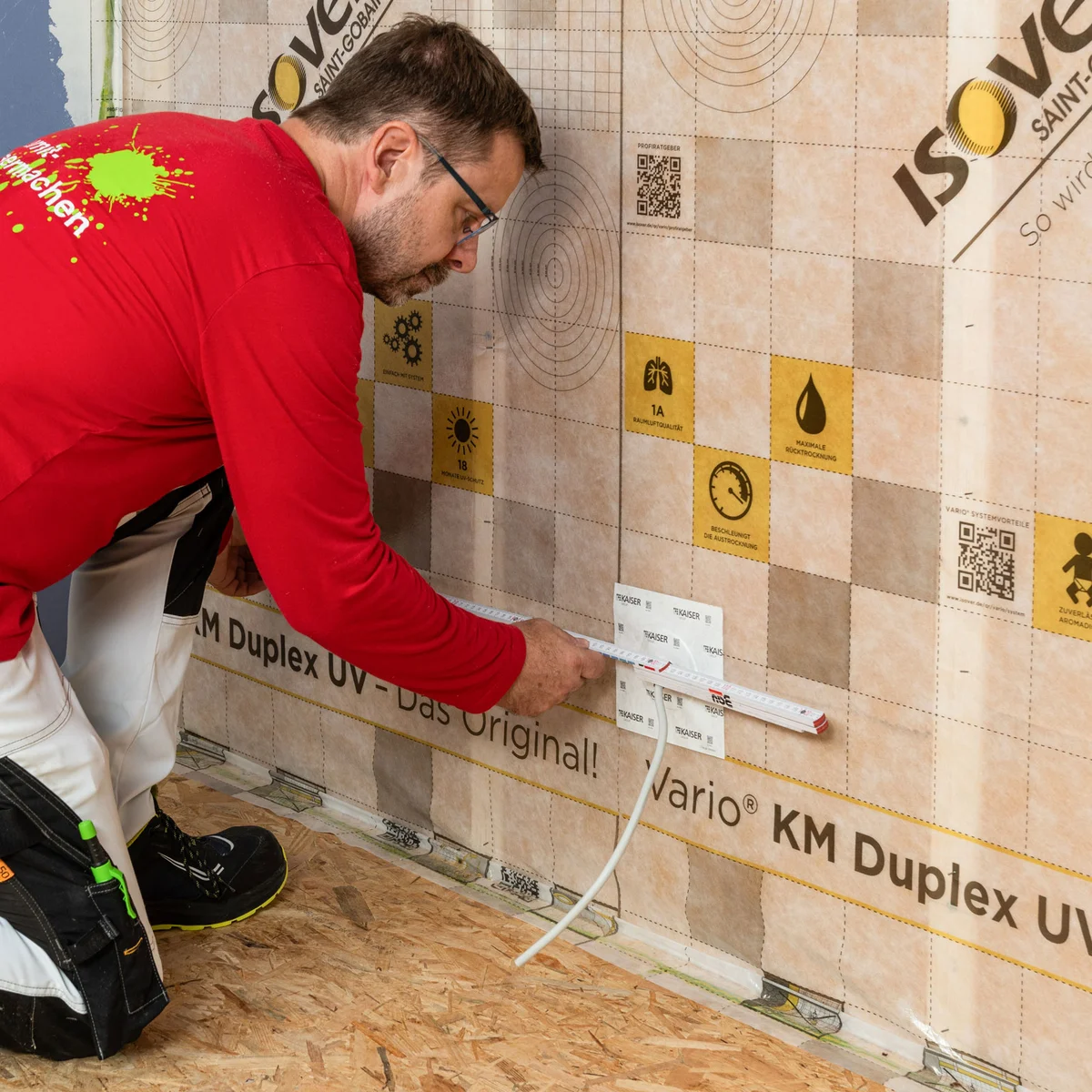

Meet met een duimstok precies waar de kabeldoorvoer door de dampremmende laag zit. Deze positie heb je in de volgende stap nodig om de isolatieplaat voor te bereiden.

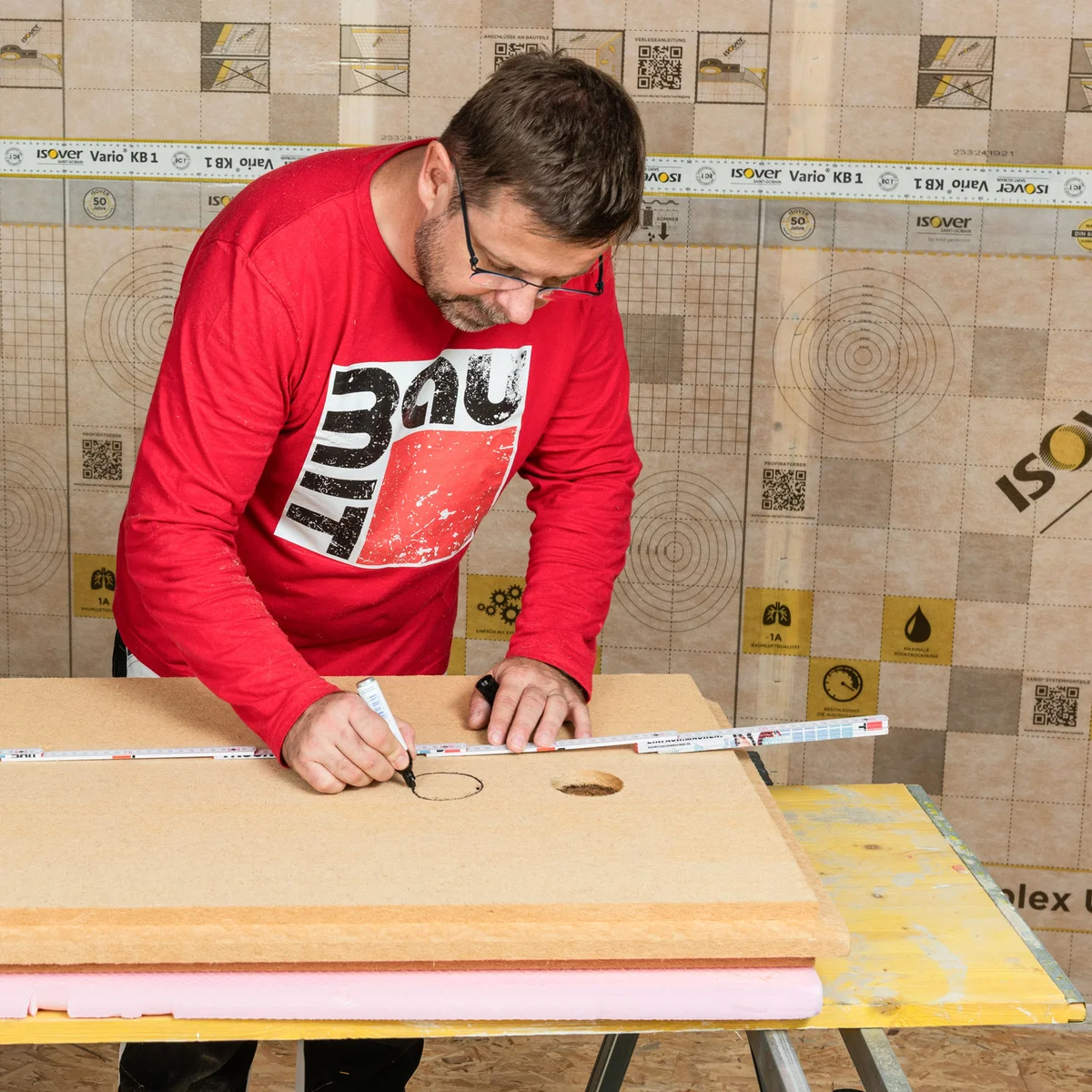

Breng de gemeten maten over op de onderkant van de voorbereide houtvezelisolatieplaat.
Let op: markeer zowel de plek van de kabeldoorvoer als het traject naar de inbouwdoos.

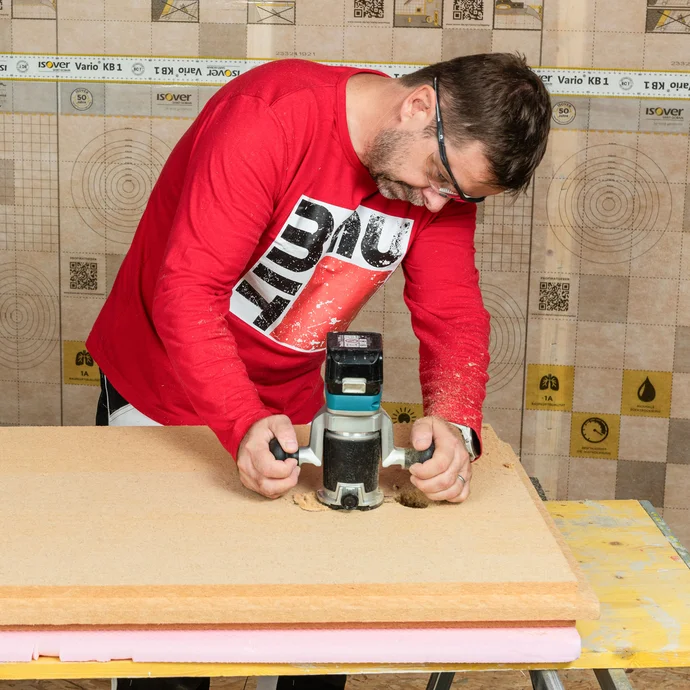

Frees met een freesmachine en een geschikte frees een kanaal van ongeveer 25 mm diep voor de kabeldoorvoer en het kabeltraject tot aan de inbouwdoos. Zo ligt de kabel later beschermd in de isolatieplaat.

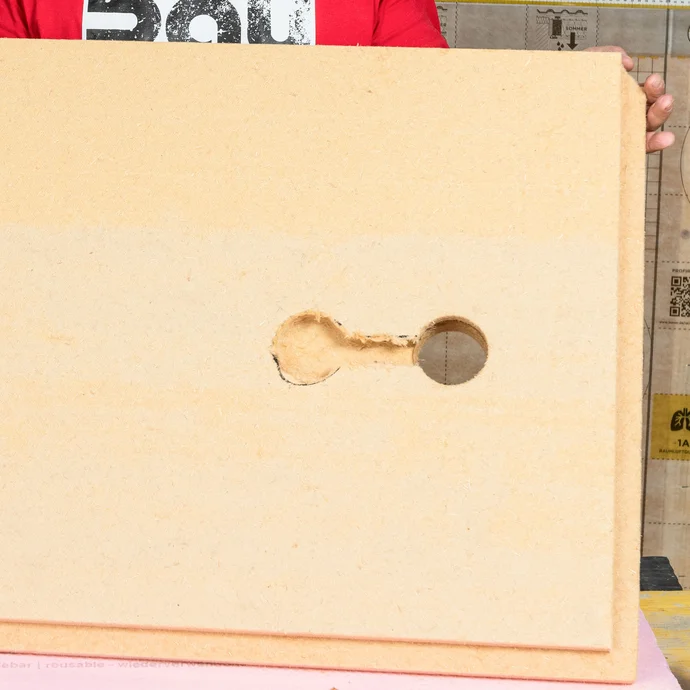

De zo voorbereide plaat biedt nu voldoende ruimte om de kabel zonder knikken te leggen. Ook de kabelinvoer aan de zijkant van de inbouwdoos is goed bereikbaar.

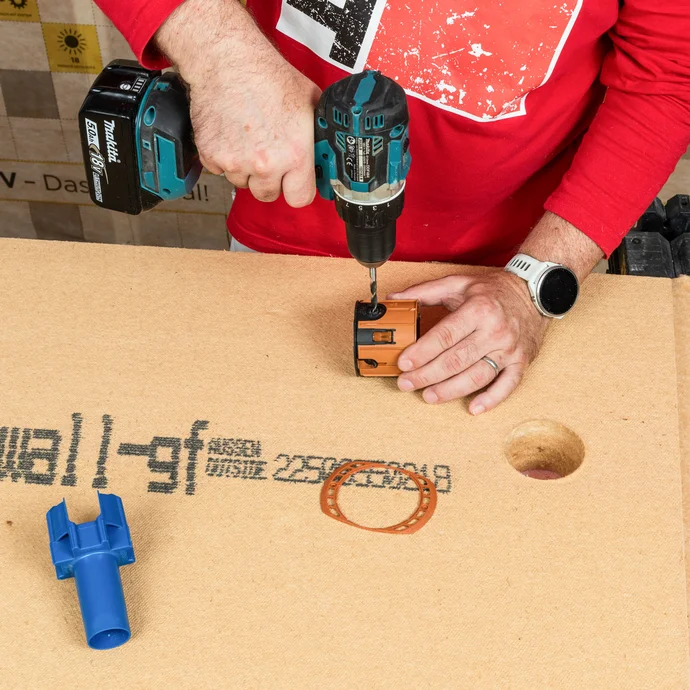

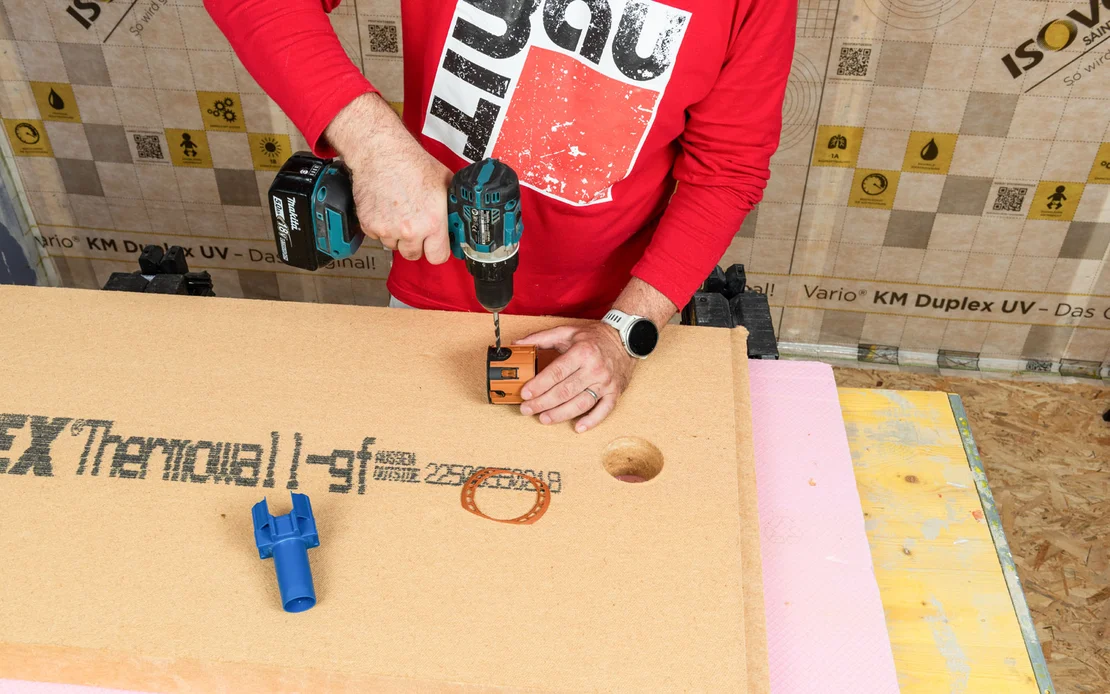

Boor nu een gat dat past bij de diameter van je kabel, zodat je de kabel in de inbouwdoos kunt voeren. Op de doos zijn hiervoor al plekken voorzien.
Kabels die van zichzelf voldoende stijf zijn, kun je ook direct door het TPE-membraan steken zonder voor te boren.
Tip: bij het invoeren van een elektriciteitsbuis is het aan te raden om eerst een gaatje te prikken met een schroevendraaier.

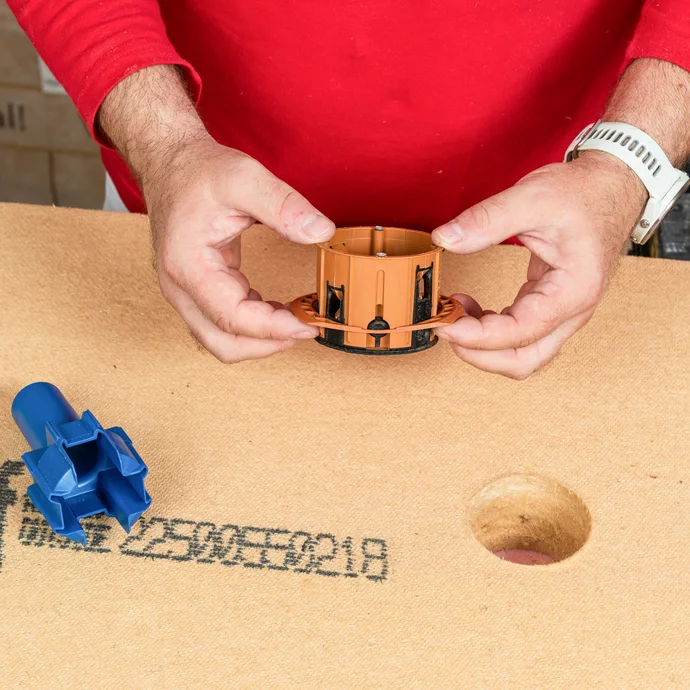

Schuif het meegeleverde montageframe op de inbouwdoos. De vlakke kant van het montageframe komt later op het oppervlak van de isolatieplaat te liggen.
Let op: de geleidingsribben op de Kaiser Geräte-Verbindungsdose ECON® Iso+ geven de juiste positie aan.

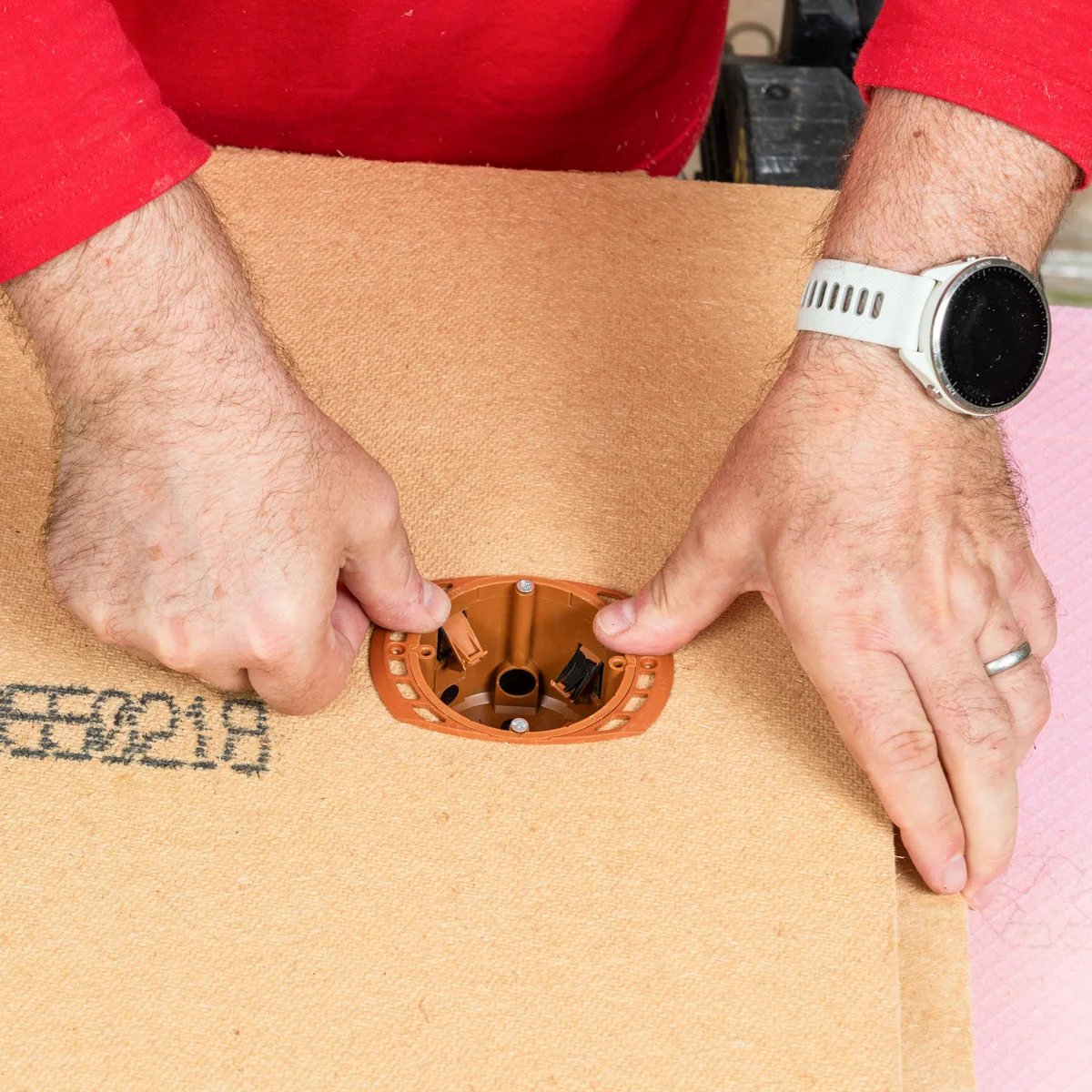

Plaats de voorbereide inbouwdoos in het boorgat van de isolatieplaat. Draai de doos zo dat je de kabel probleemloos via het gefreesde kanaal aan de achterkant van de isolatieplaat door de zijopening van de voorbereide doos kunt voeren.

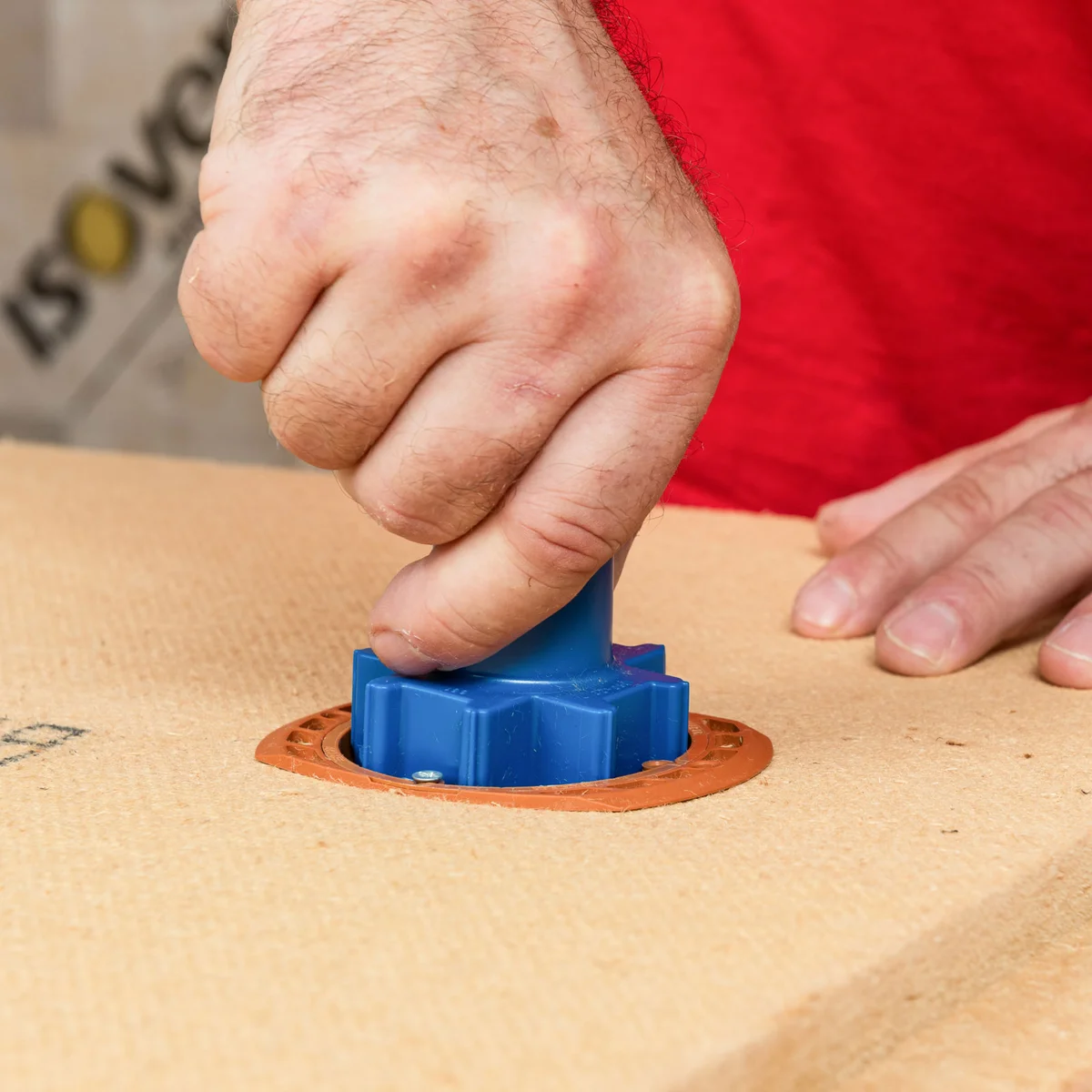

De Kaiser Geräte-Verbindungsdose ECON® Iso+ heeft vier stevige klauwen. Deze worden met het plaatsingsgereedschap van Kaiser in de isolatieplaat gedrukt en zorgen zo voor een duurzame, stevige bevestiging.
Let op: het plaatsingsgereedschap wordt niet meegeleverd bij de doos en moet apart worden gekocht.

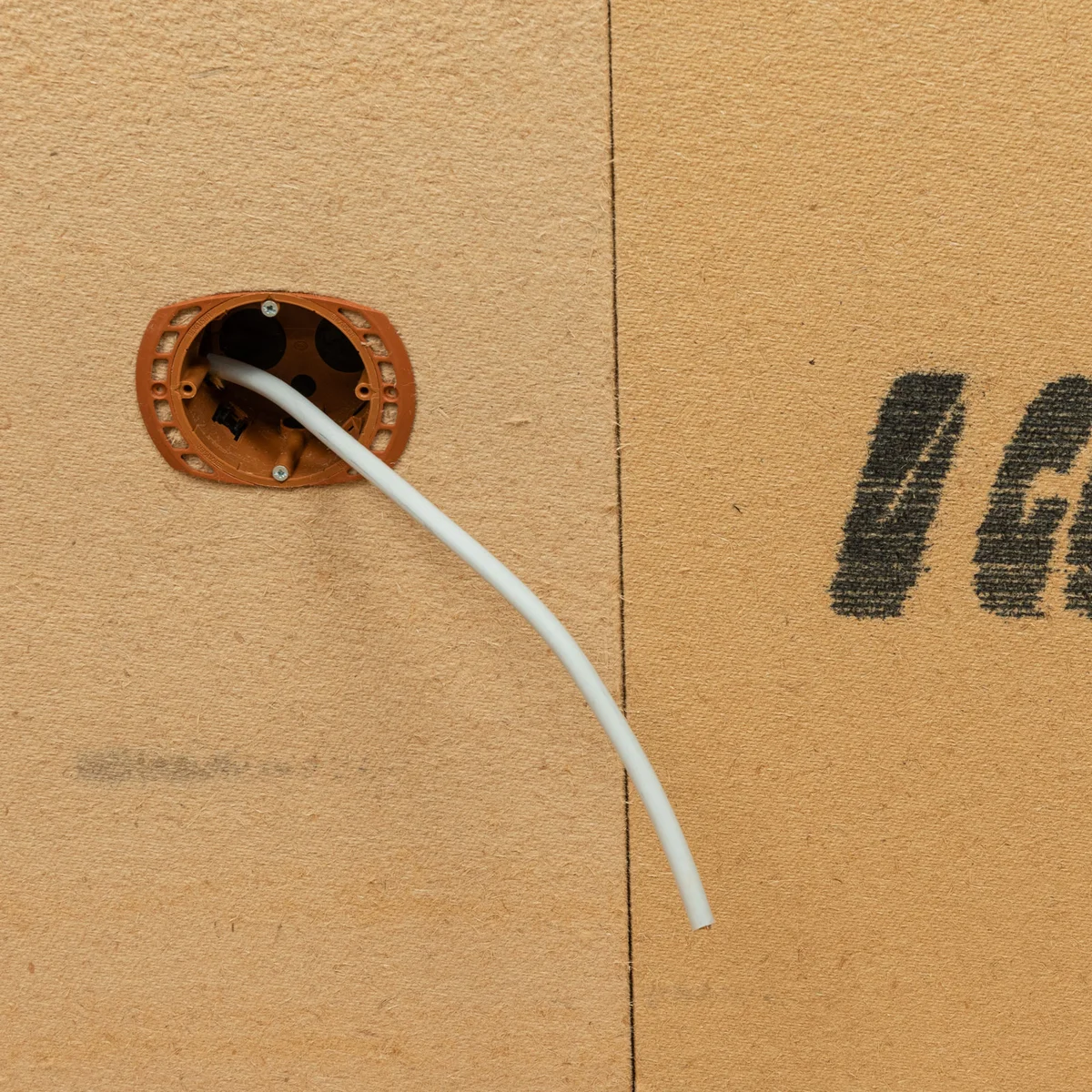

Bij het aanbrengen van de isolatieplaat voer je de kabel door het geboorde gat in de inbouwdoos.
Let op: zorg ervoor dat de kabel in het gefreesde kanaal ligt en niet bekneld raakt. Zo zorg je voor een nette, professionele installatie.
