Vloerverwarming in egalisatiemassa plaatsen
In deze handleiding laten we je de belangrijkste stappen zien voor het aanbrengen van vloerverwarming met een dunne opbouw, met de Uponor Minitec als voorbeeld – van het voorbereiden van de ondergrond en het leggen van de verwarmingsbuizen tot het aanbrengen van de egalisatiemassa.
- Moeilijkheid
- Gemiddeld
- Bewerkingstijd
- ca. 30 tot 40 minuten per m²
Jouw checklist
Belangrijke aanwijzingen
In ons voorbeeldproject plaatsen we het systeem op een houten vloer. Gebruik uitsluitend spaanplaten van het type P4 – P5 (dragend) of P6 – P7 (dragend en zwaar belastbaar). Bij OSB-platen zijn alleen de typen OSB/3 en OSB/4 geschikt. De basisstappen gelden echter ook voor een betonnen vloer. Volg daarbij de aanwijzingen voor de juiste voorbereiding van de ondergrond.
Door de uiteenlopende omstandigheden op bouwplaatsen kunnen we met de getoonde stappen niet met elke situatie rekening houden. Ze geven de stand van onze ervaringen weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend. Volg altijd de voorschriften van de fabrikant van de gebruikte producten en gereedschappen.
Bewerkingsinstructies

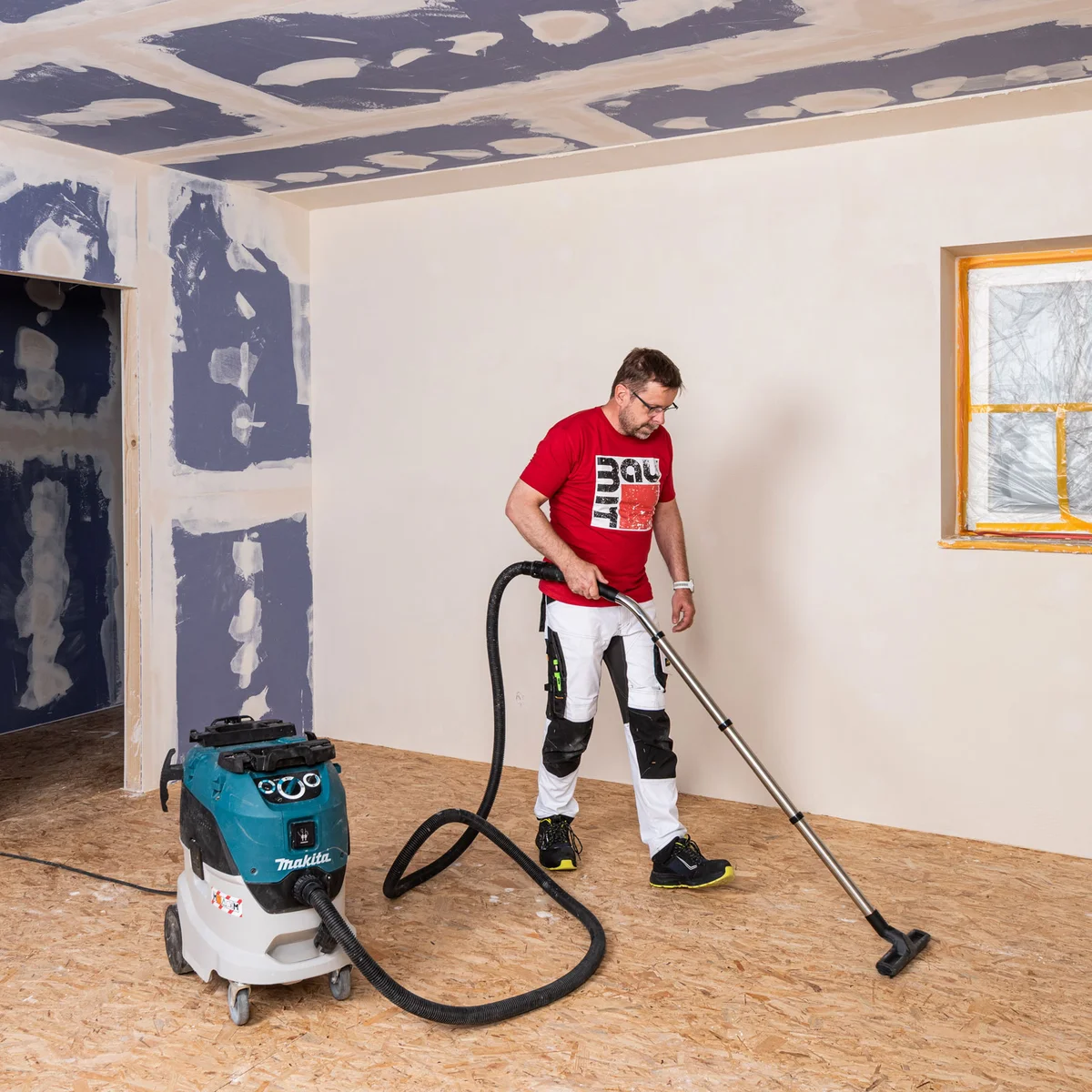

Maak de voorbereide ondergrond grondig schoon en verwijder stof, vuil en andere losse resten of resten die de hechting verminderen.
Controleer daarna of de ondergrond vlak is. Dat gaat het makkelijkst met een bouwlaser – daarmee zie je oneffenheden meteen.

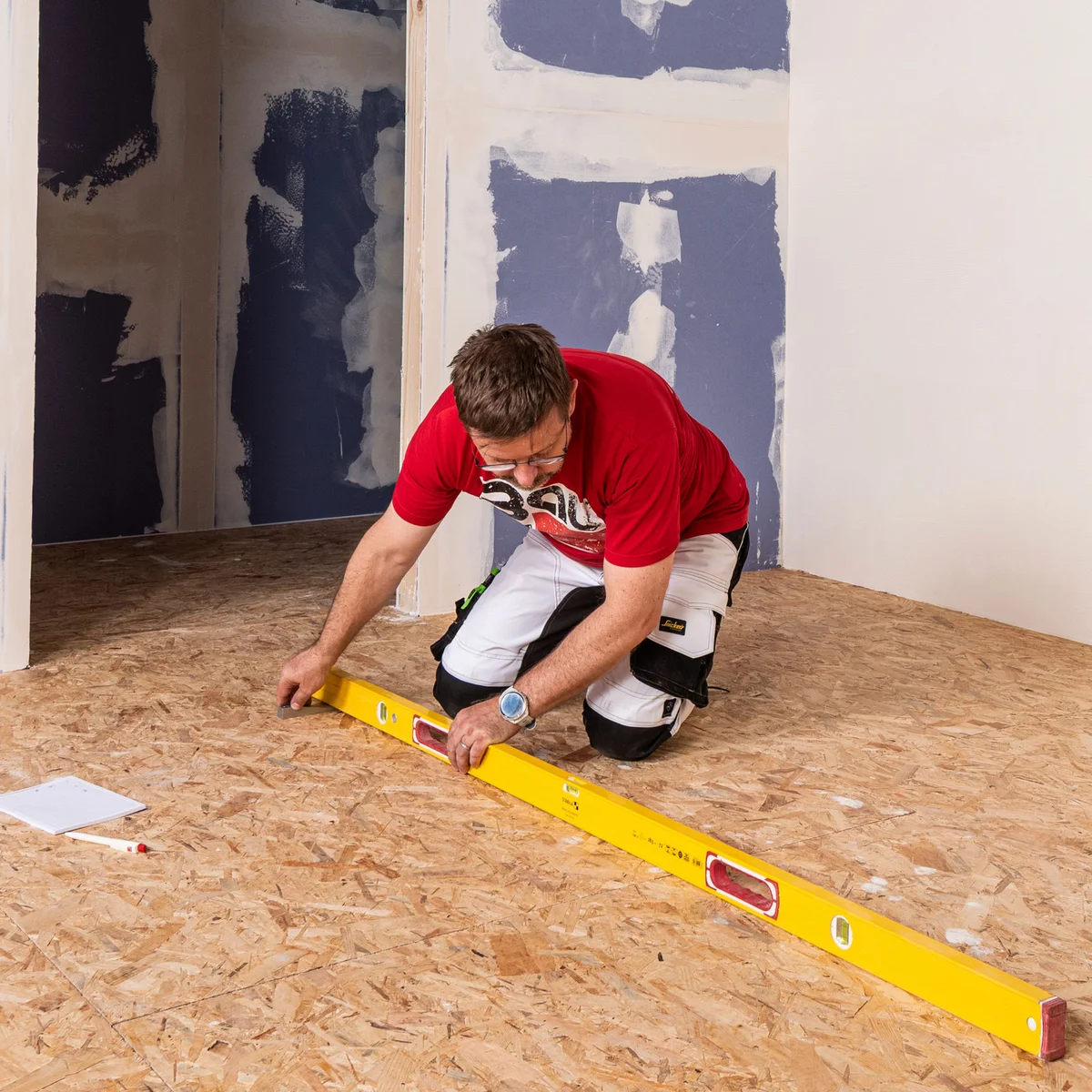

Je kunt ook een lange waterpas van minimaal 1,8 m gebruiken.

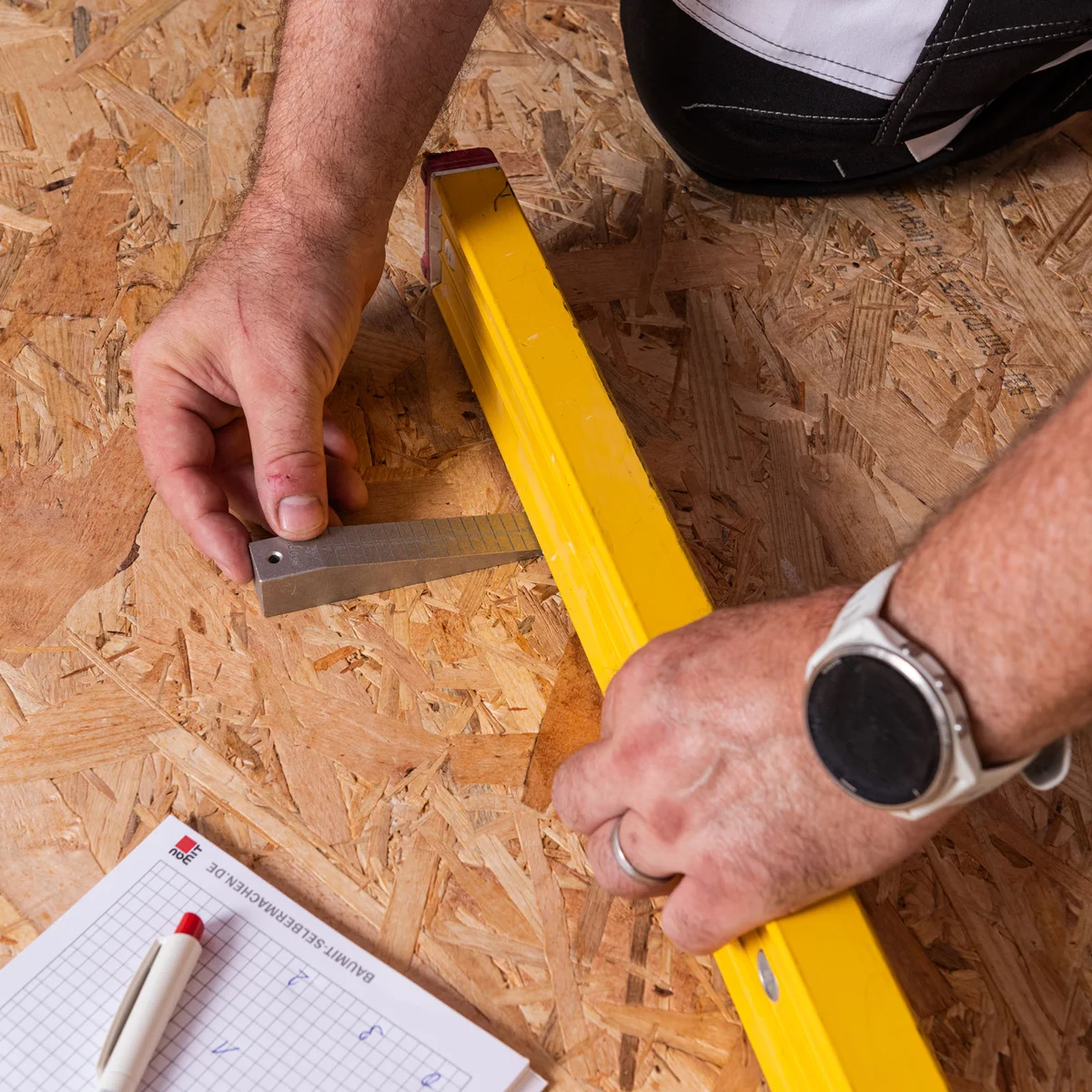

Een meetwig helpt je de hoogteverschillen nauwkeurig te meten. Bij een oneffenheid van meer dan 5 mm kun je de ondergrond het beste eerst egaliseren met een extra laag egalisatiemassa voordat je de vloerverwarming plaatst.
Waarom is dat belangrijk? Als je de vloerverwarming op een oneffen ondergrond plaatst en daarna egaliseert met egalisatiemassa, ontstaan er lagen van verschillende dikte boven de verwarmingsbuizen (bijv. 5 mm op de ene plek en 30 mm op een andere). Dat leidt tot temperatuurverschillen op de vloer.

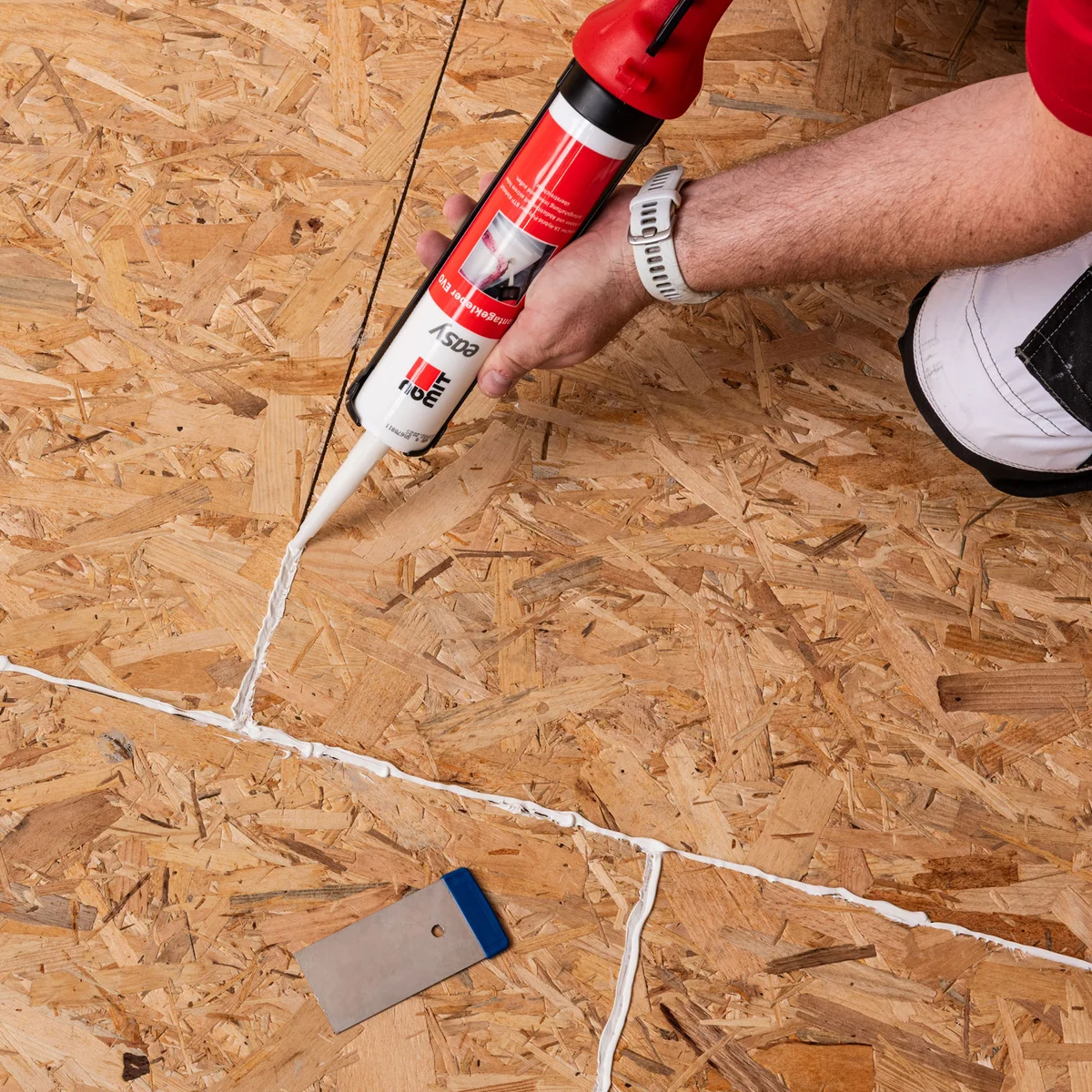

Dicht alle open stootvoegen van de spaanplaten af met easy montagelijm EVO. Dat voorkomt dat de vloeibare egalisatiemassa later door de voegen wegloopt.

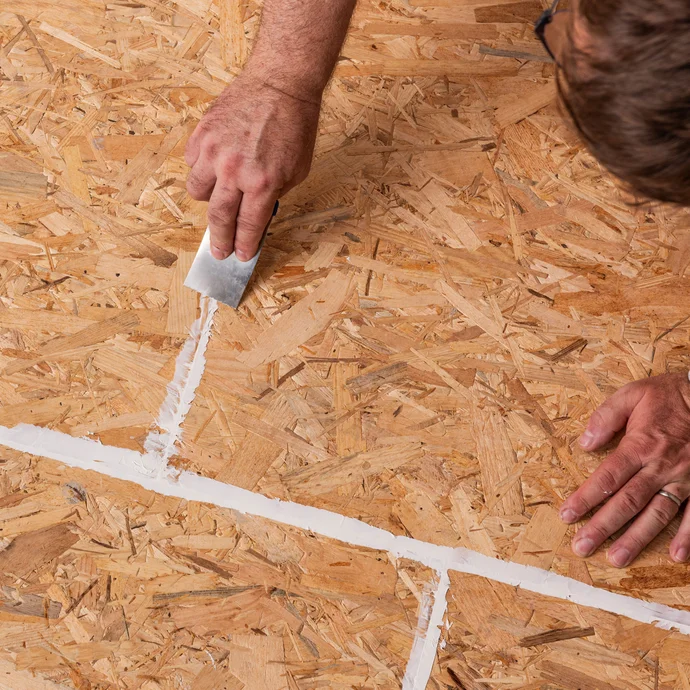

Strijk de verse easy montagelijm EVO met een plamuurmes of Japans plamuurmes glad af, gelijk met het oppervlak. Verwijder lijmresten bij voorkeur meteen.

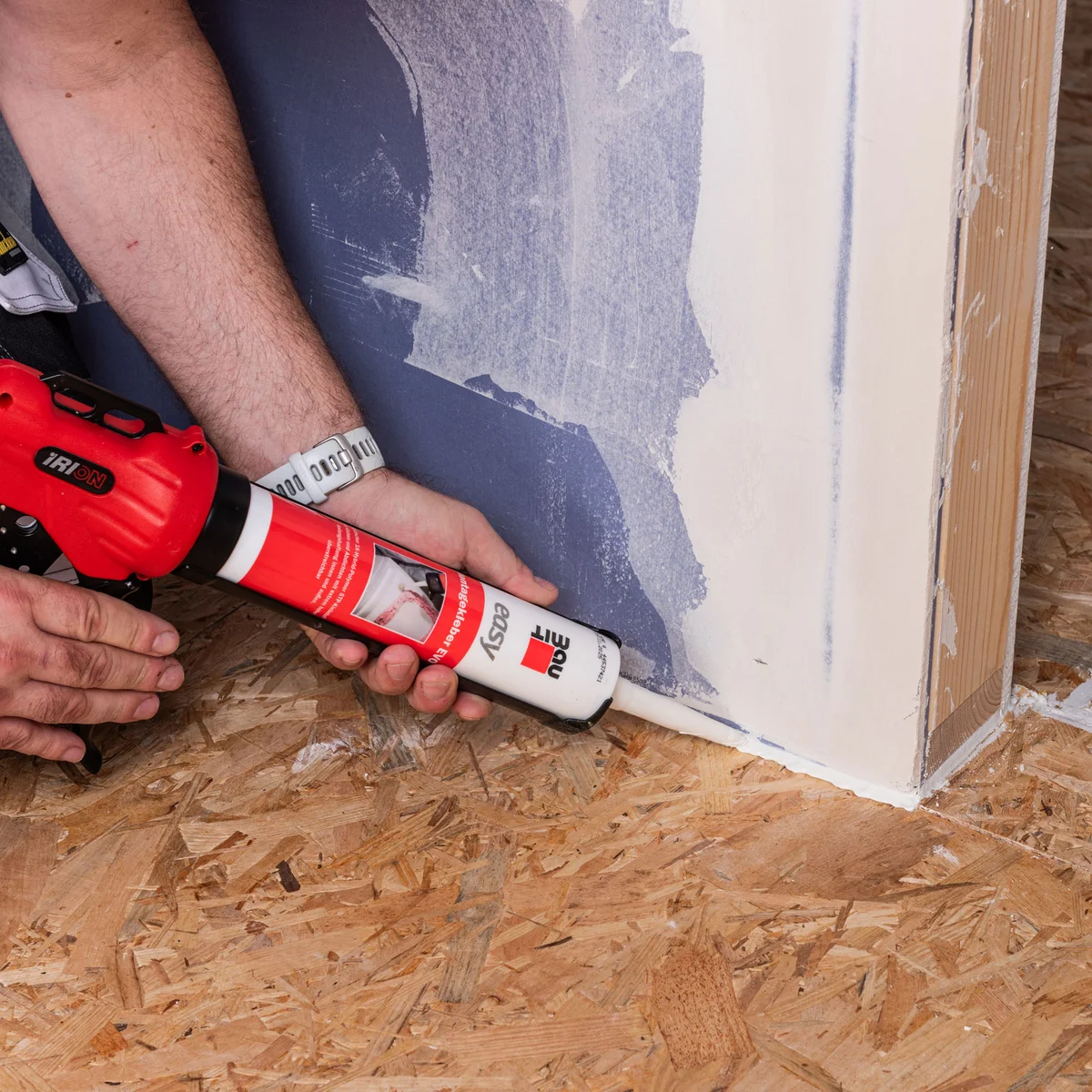

Dicht ook alle aansluitvoegen bij aangrenzende muren af met easy montagelijm EVO. Zo kan de egalisatiemassa niet ongecontroleerd wegvloeien en later mogelijk schade veroorzaken.
Houd rekening met de droogtijd: wacht na het afdichten minstens 1 uur voordat je verdergaat met de volgende stap.

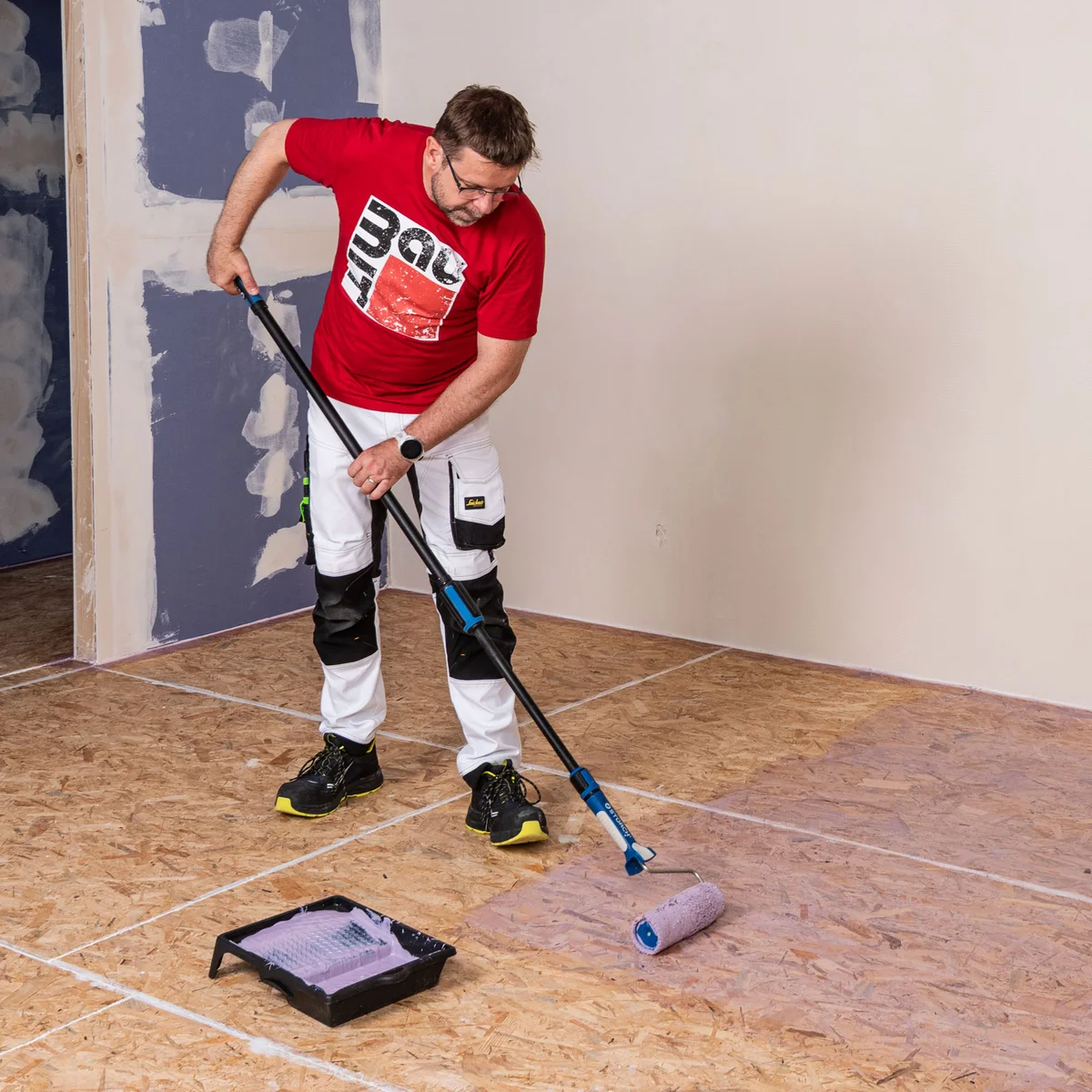

Strijk nu het hele oppervlak voor met Baumit Superprimer.
Voor kleinere oppervlakken volstaat een platte kwast of een kleine verfroller. Bij grotere oppervlakken werk je aanzienlijk sneller met een verfroller (poolhoogte 10 – 12 mm) en een telescoopsteel.
De droogtijd bedraagt minimaal 1 uur.

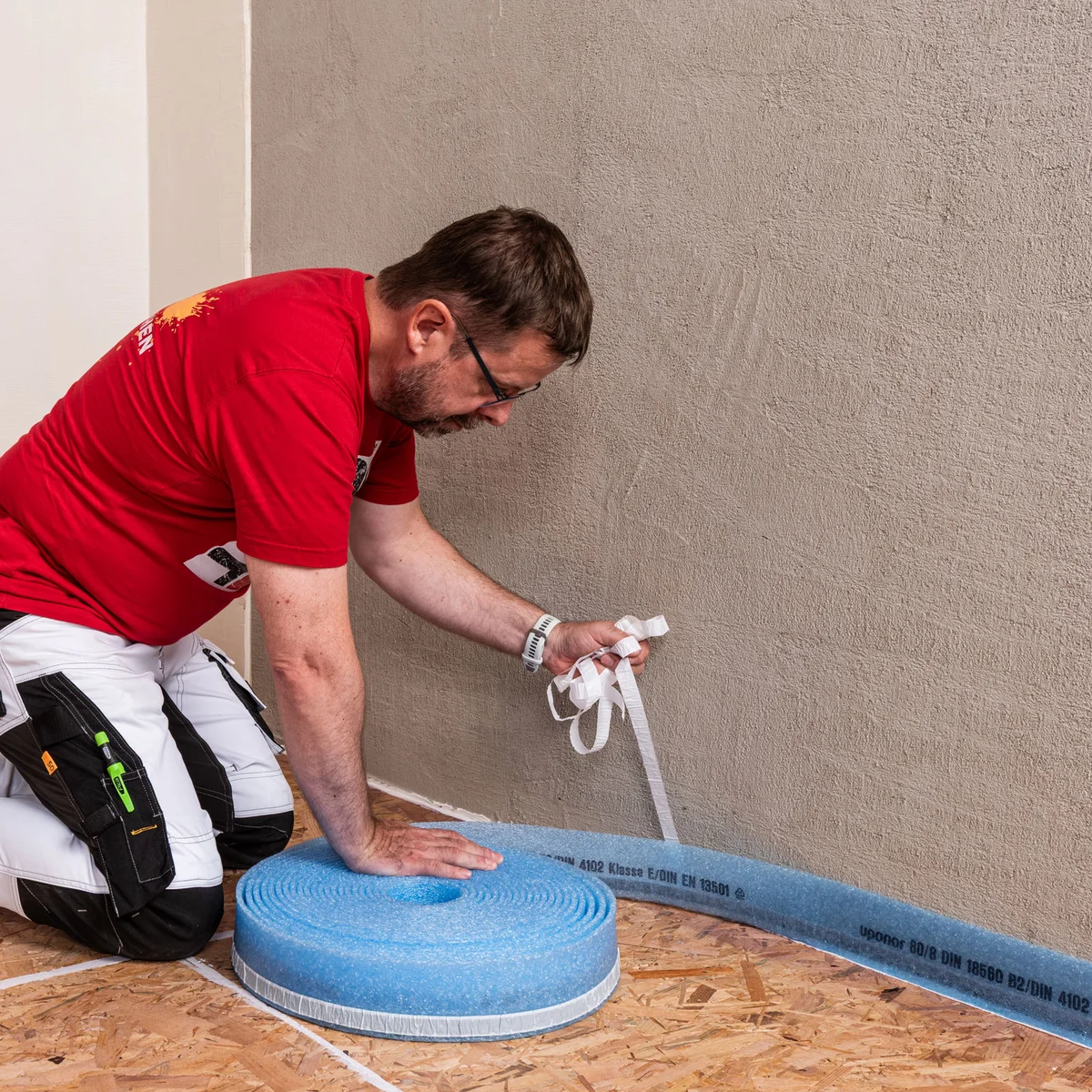

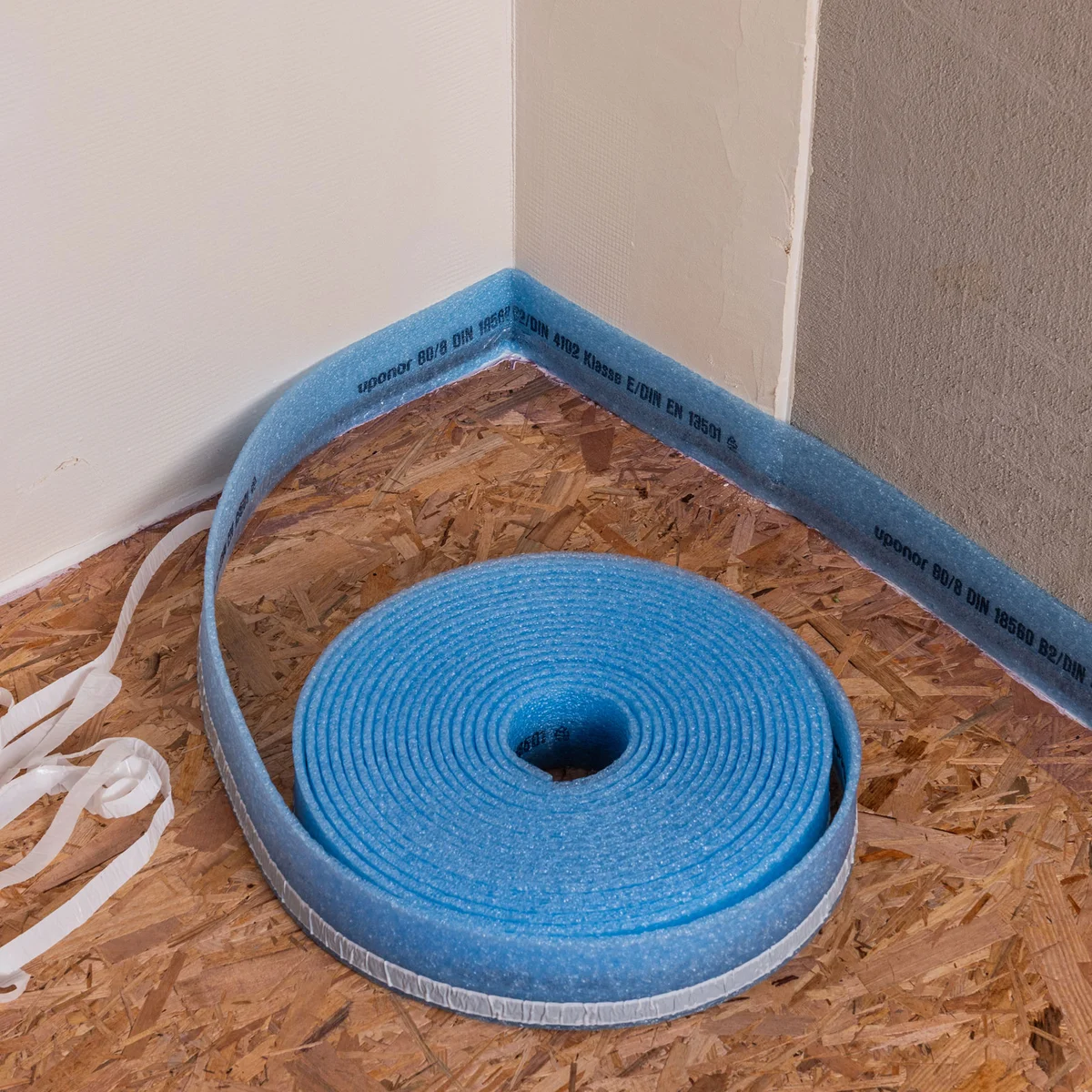

Langs alle opgaande bouwdelen, zoals muren en kolommen, moet je de later aan te brengen egalisatiemassa ontkoppelen met een randisolatiestrook. Dit voorkomt scheurvorming door spanningen. Zelfklevende randisolatiestroken met een dikte van 5 – 8 mm zijn het snelst en makkelijkst te verwerken.
Let op: randisolatiestroken met een eenvoudige folieflap worden niet aanbevolen voor gebruik met egalisatiemassa. Op de folie kan de egalisatiemassa loslaten of kunnen er scheuren in ontstaan.
Zorg ervoor dat de randisolatiestrook zo goed mogelijk aansluit in de binnenhoeken.
De randisolatiestrook moet minstens zo hoog zijn als de egalisatiemassa die je later aanbrengt. In de praktijk kun je het beste meteen de volledige opbouwhoogte inclusief vloerafwerking aanhouden – dat bespaart je werk wanneer je later parket of laminaat legt.
Nu begin je met de plaatsing van de vloerverwarming. Volg daarbij de leginstructies van de fabrikant.
In ons voorbeeld gebruiken we de Uponor Minitec. Bij dit systeem worden de verwarmingsbuizen in zelfklevende folie-elementen gelegd.

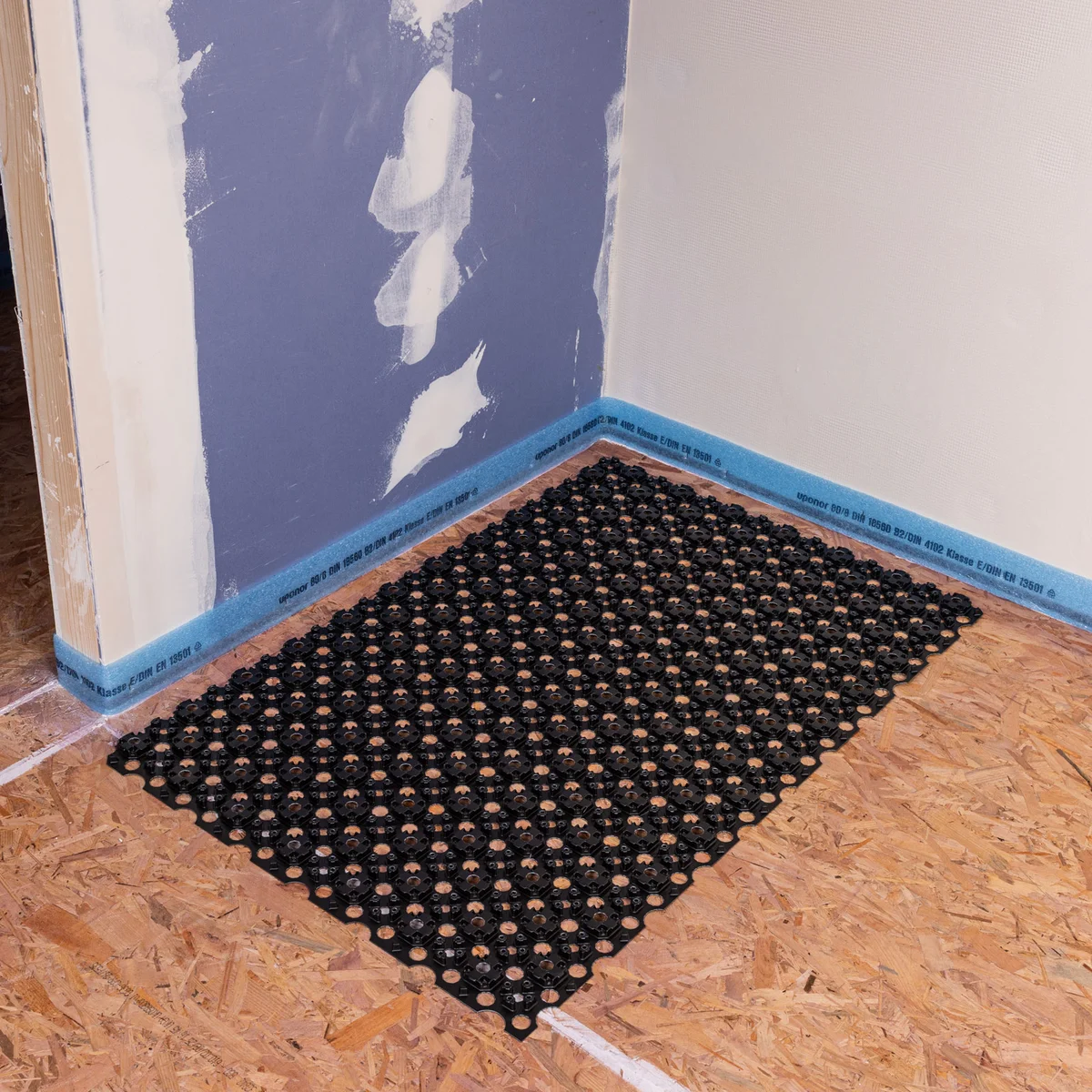

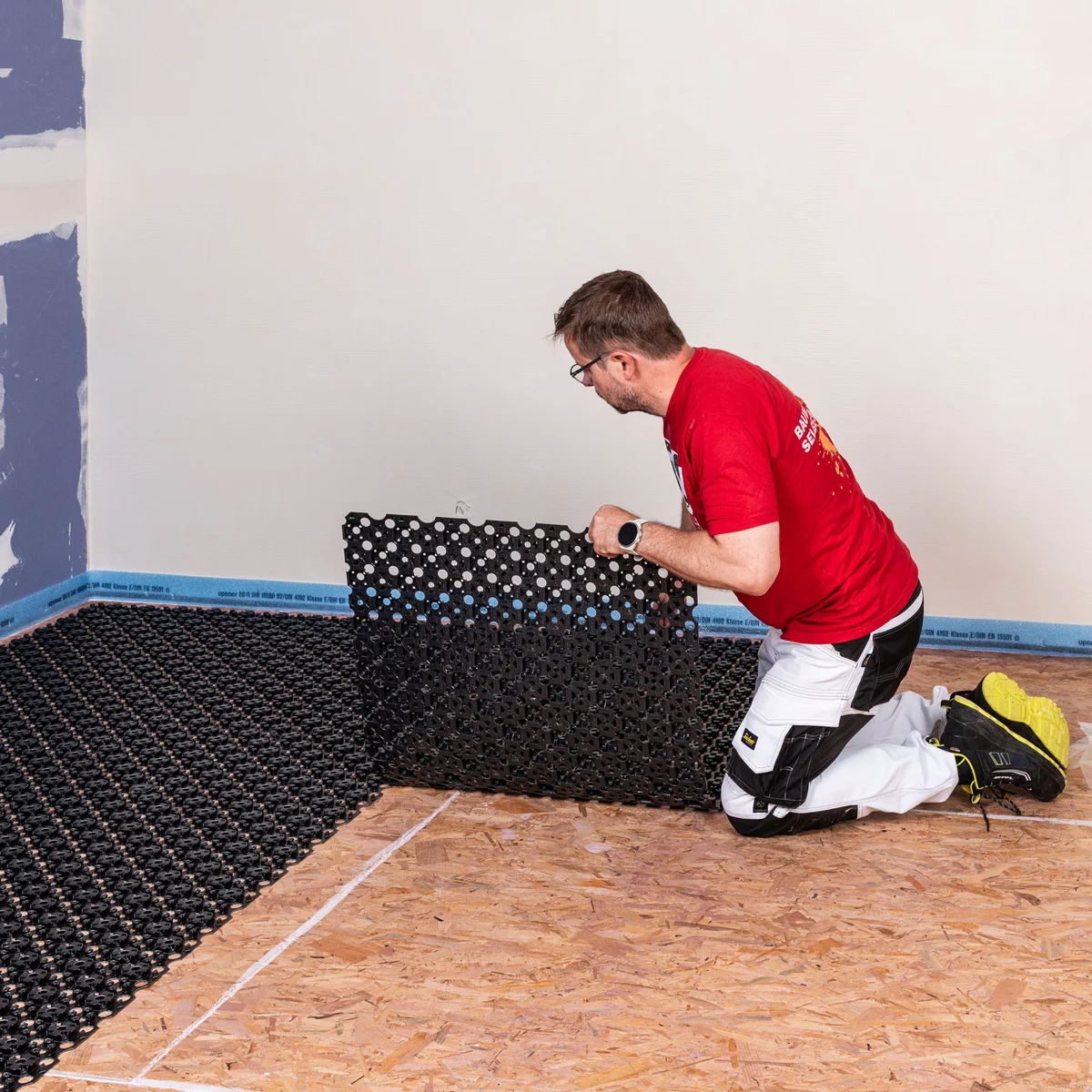

Let op: lijn het eerste folie-element precies uit. Door de sterke hechtkracht kun je het later niet meer corrigeren. Houd een afstand van 5 cm aan tot de aangrenzende muren.
Je hoeft de folie-elementen van Uponor niet verspringend te leggen. Je kunt ze rij voor rij aan elkaar bevestigen. Afgesneden reststukken gebruik je gewoon in de volgende rij – dat bespaart materiaal.
Aan twee zijden van elk folie-element vind je driehoekige noppen en gestanste gaten. Deze zorgen voor een optimale verbinding tussen de afzonderlijke elementen.
Plaats de elementen zonder trekspanning.

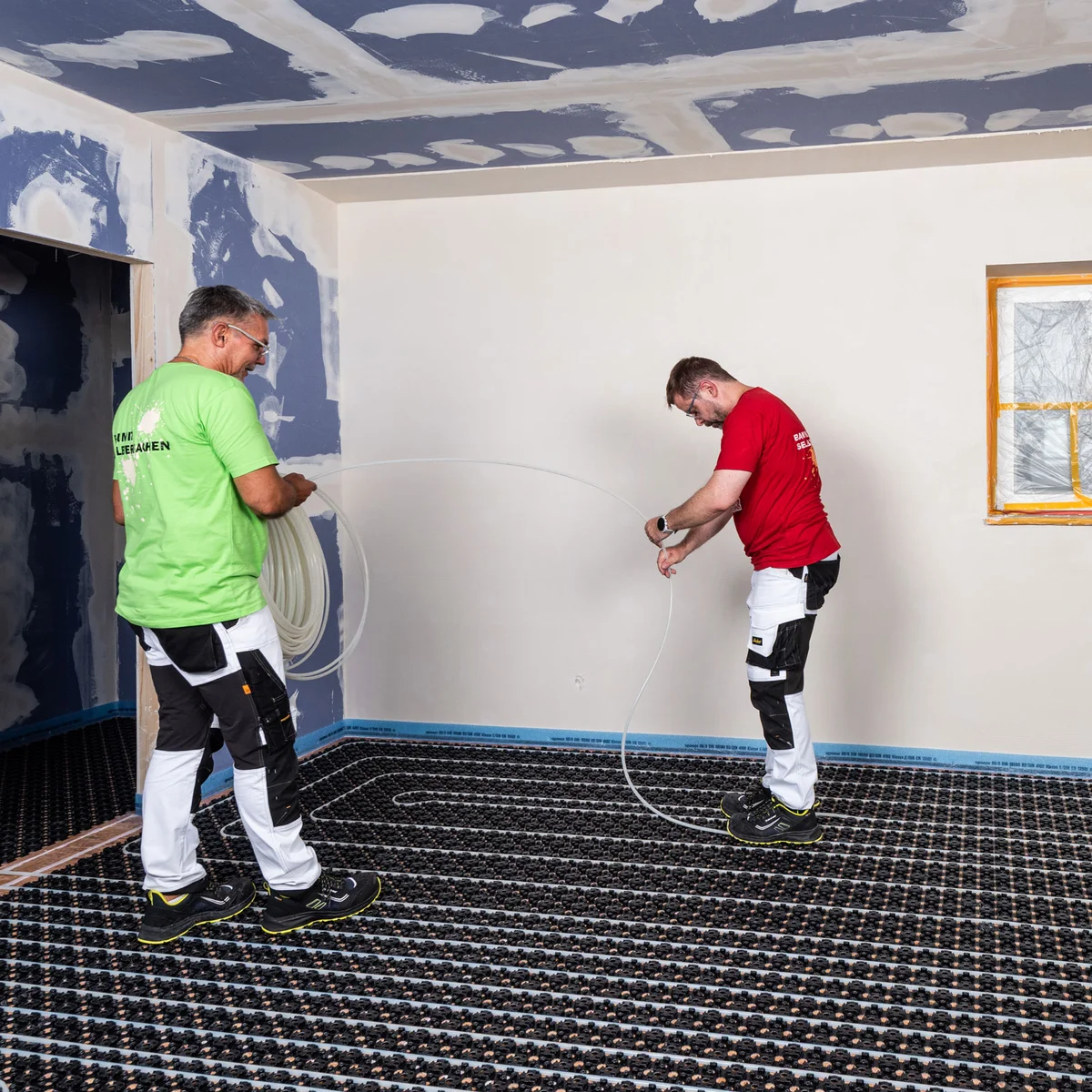

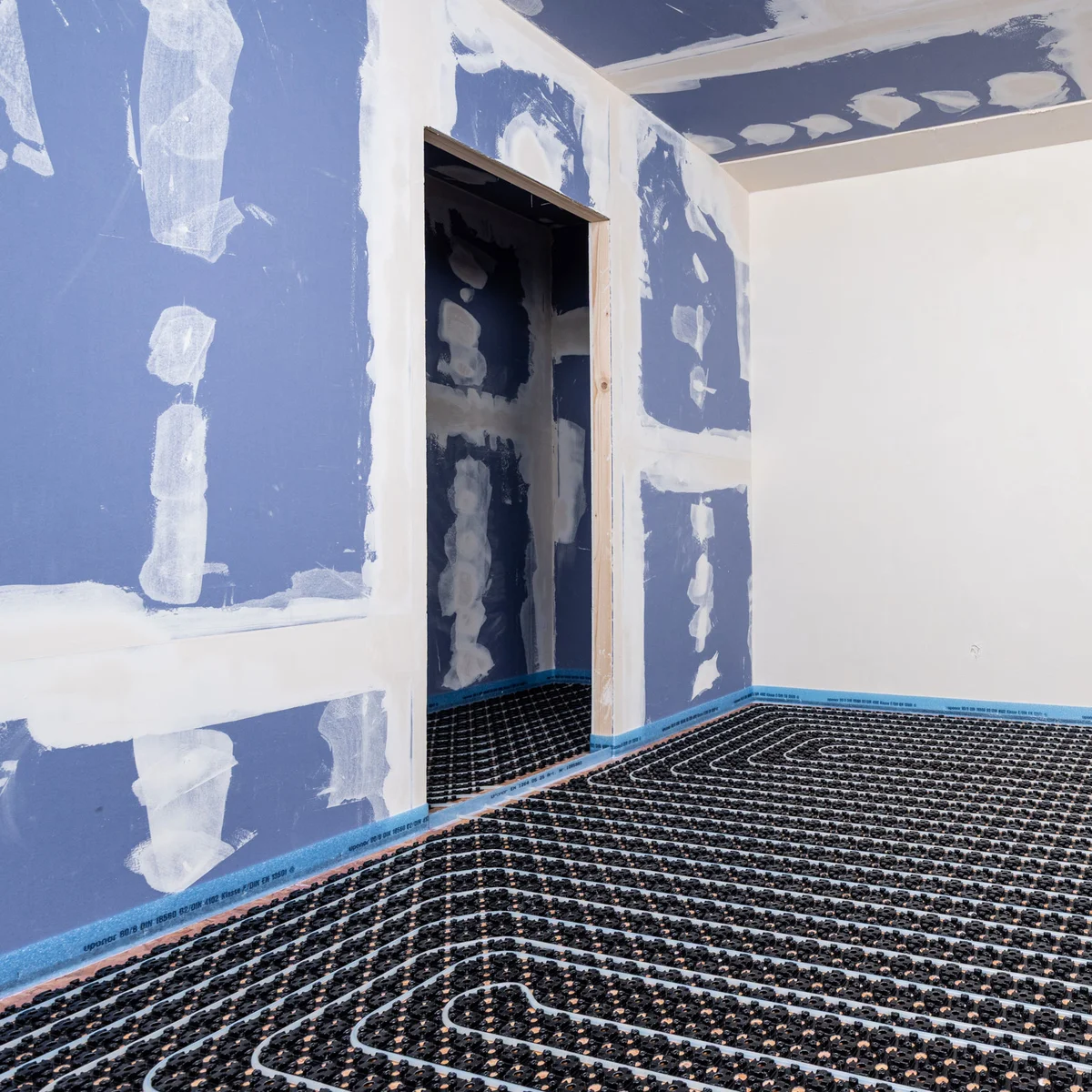

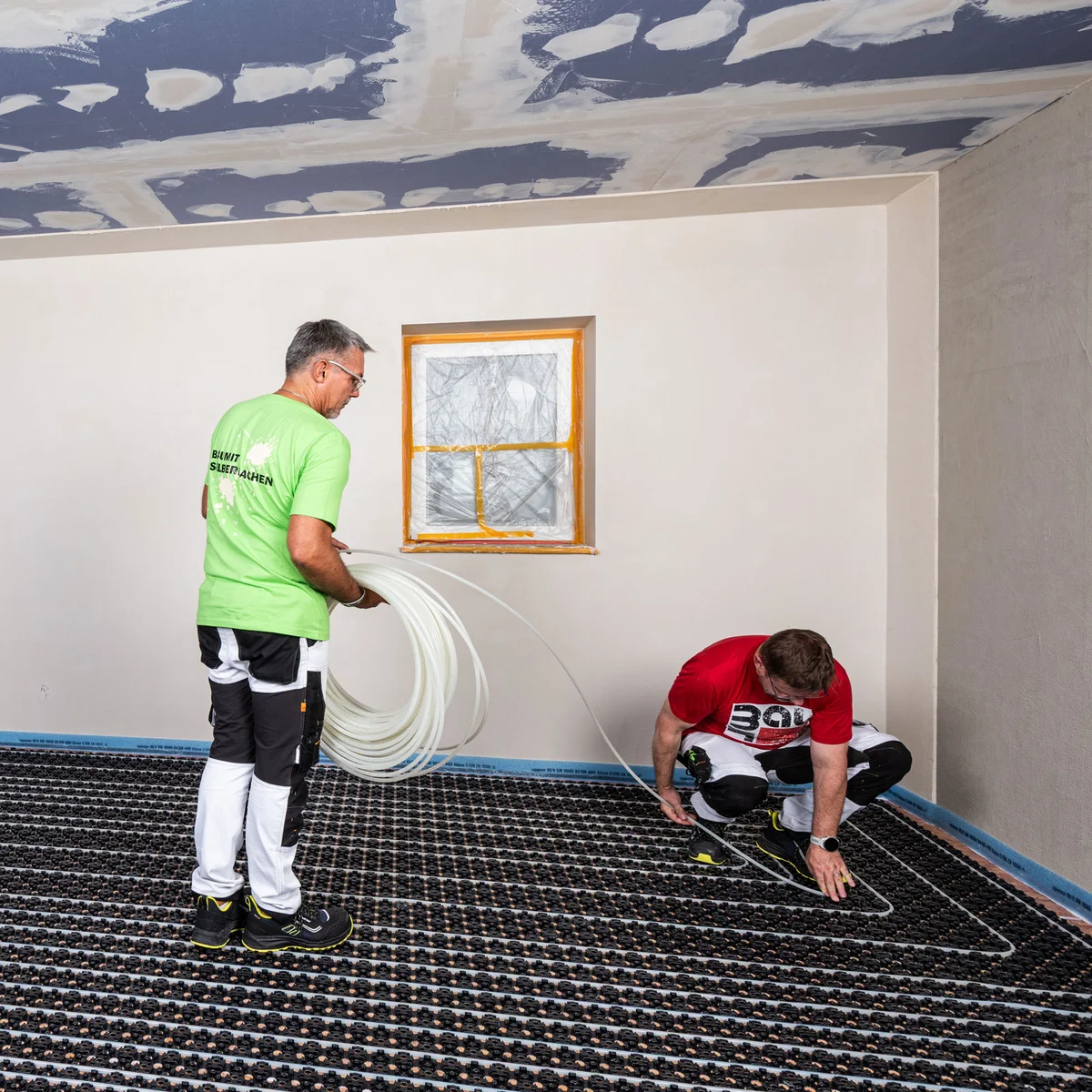

Leg de verwarmingsbuizen met een onderlinge afstand van maximaal 10 cm in de folie-elementen. De noppen houden de buizen stevig op hun plaats en maken het werk makkelijker.
Tip: met de afrolhulp van Uponor kun je de buizen ook in je eentje leggen. Zonder dit hulpmiddel heb je een tweede persoon nodig om je te helpen.
Knik de verwarmingsbuis niet – dat belemmert of blokkeert de waterdoorstroming. Als je krappe bochten moet maken, kun je de verwarmingsbuis van Uponor met een heteluchtpistool verwarmen tot maximaal 136 °C. Dan is hij makkelijker te buigen.

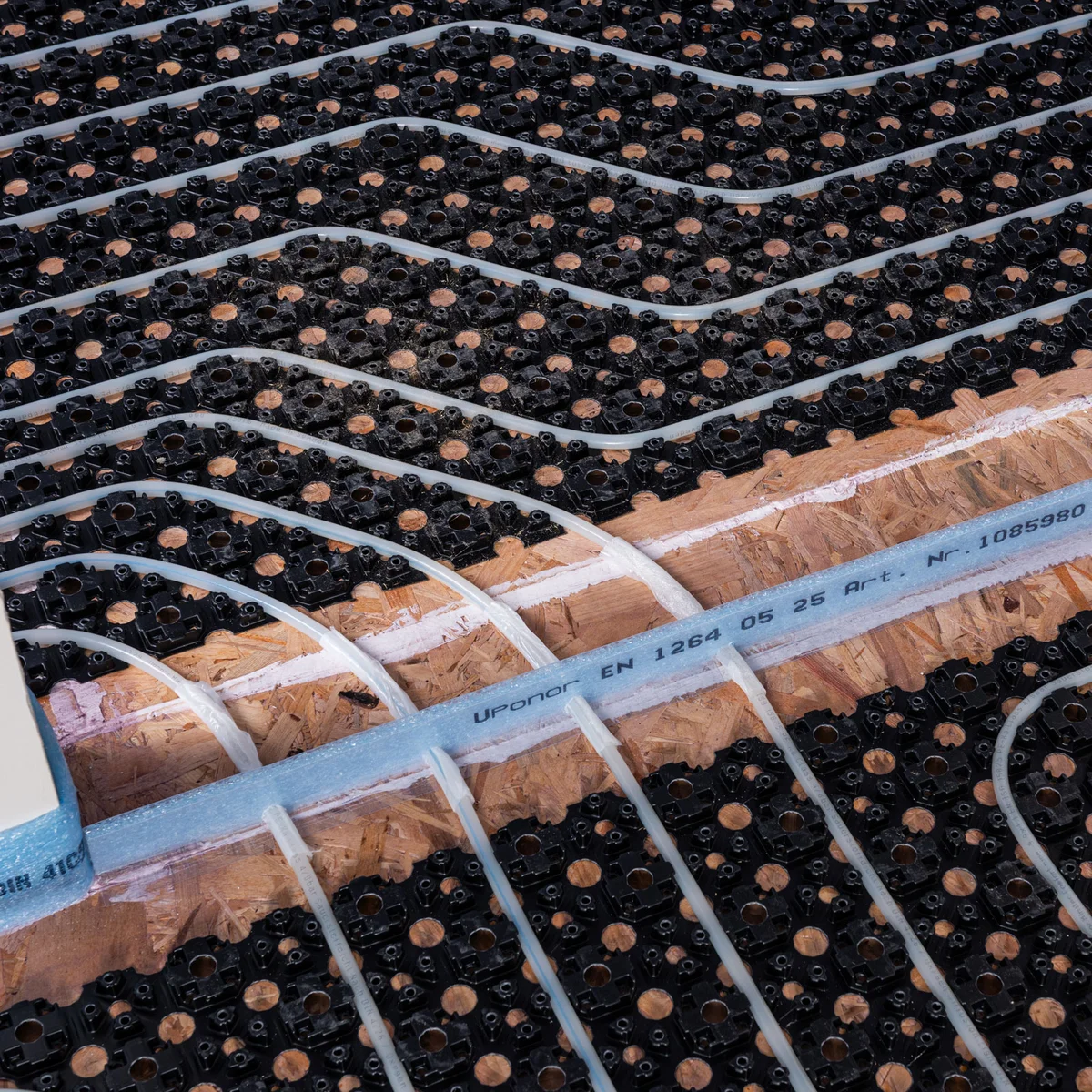

Alle bewegingsvoegen en uitzettingsvoegen in de ondergrond moet je in de egalisatiemassa overnemen. Daarvoor gebruik je het bewegingsvoegprofiel van Uponor.

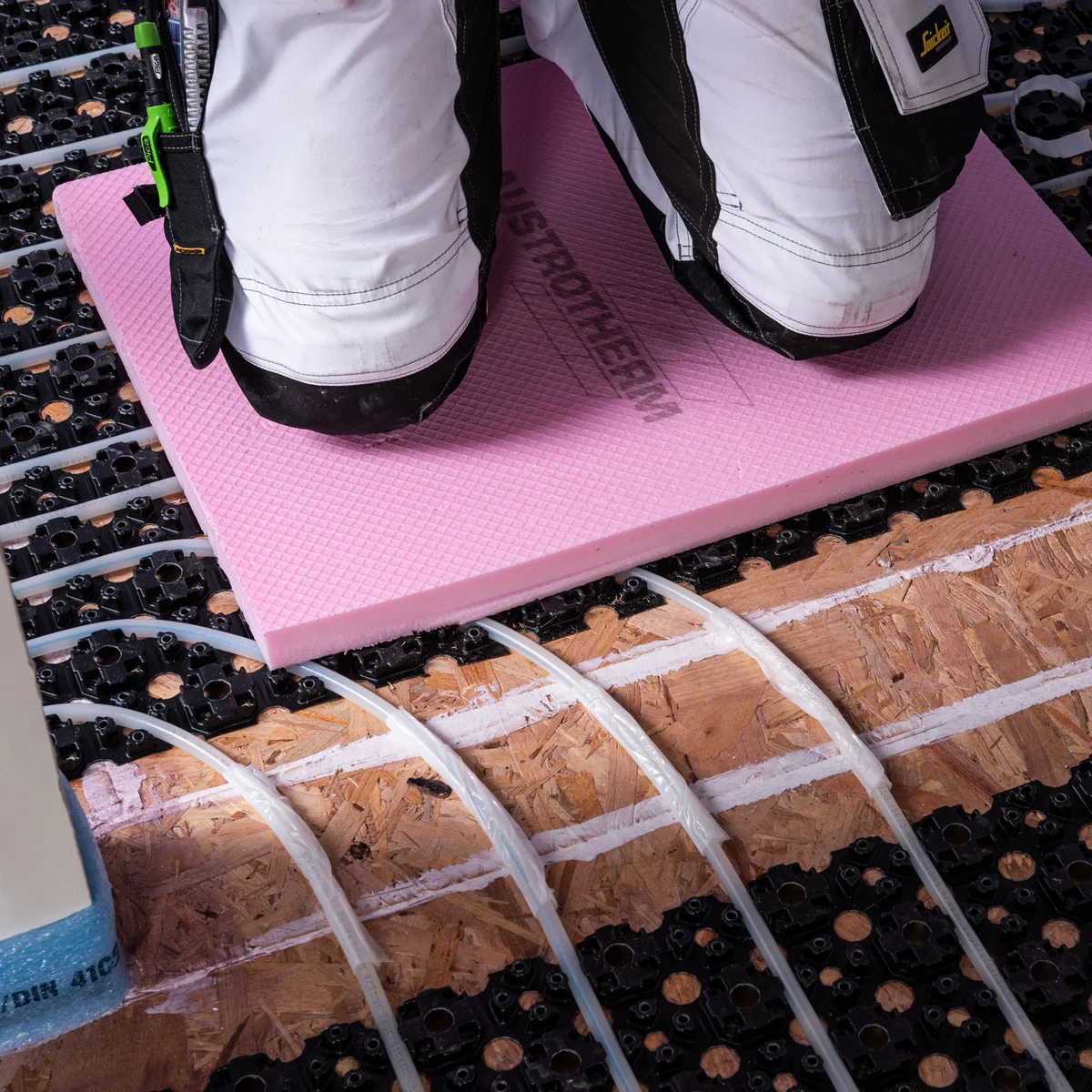

Waar verwarmingsbuizen deze voegen in de ondergrond kruisen, ontkoppel je ze eerst met schuimstofmanchetten van Uponor.
Snijd het profiel vervolgens op de benodigde lengte en snijd vanaf de onderkant uitsparingen voor de verwarmingsbuizen in het profiel.
Het T-vormige profiel heeft een zelfklevende voet – zo kun je het eenvoudig op de ondergrond plakken en aandrukken.
Verdere stappen, zoals het hydraulisch aansluiten van de verwarming, het dimensioneren van de verwarmingscircuits of het uitvoeren van een dichtheids- en bedrijfsdruktest, maken geen deel uit van deze handleiding.
De verwarmingsinstallateur of de technische adviesdienst van Uponor helpt je graag verder.
Let op: voordat je de egalisatiemassa aanbrengt, moet het verwarmingssysteem op lekdichtheid zijn gecontroleerd. Tijdens het aanbrengen van de egalisatiemassa moeten alle verwarmingscircuits onder bedrijfsdruk blijven staan.

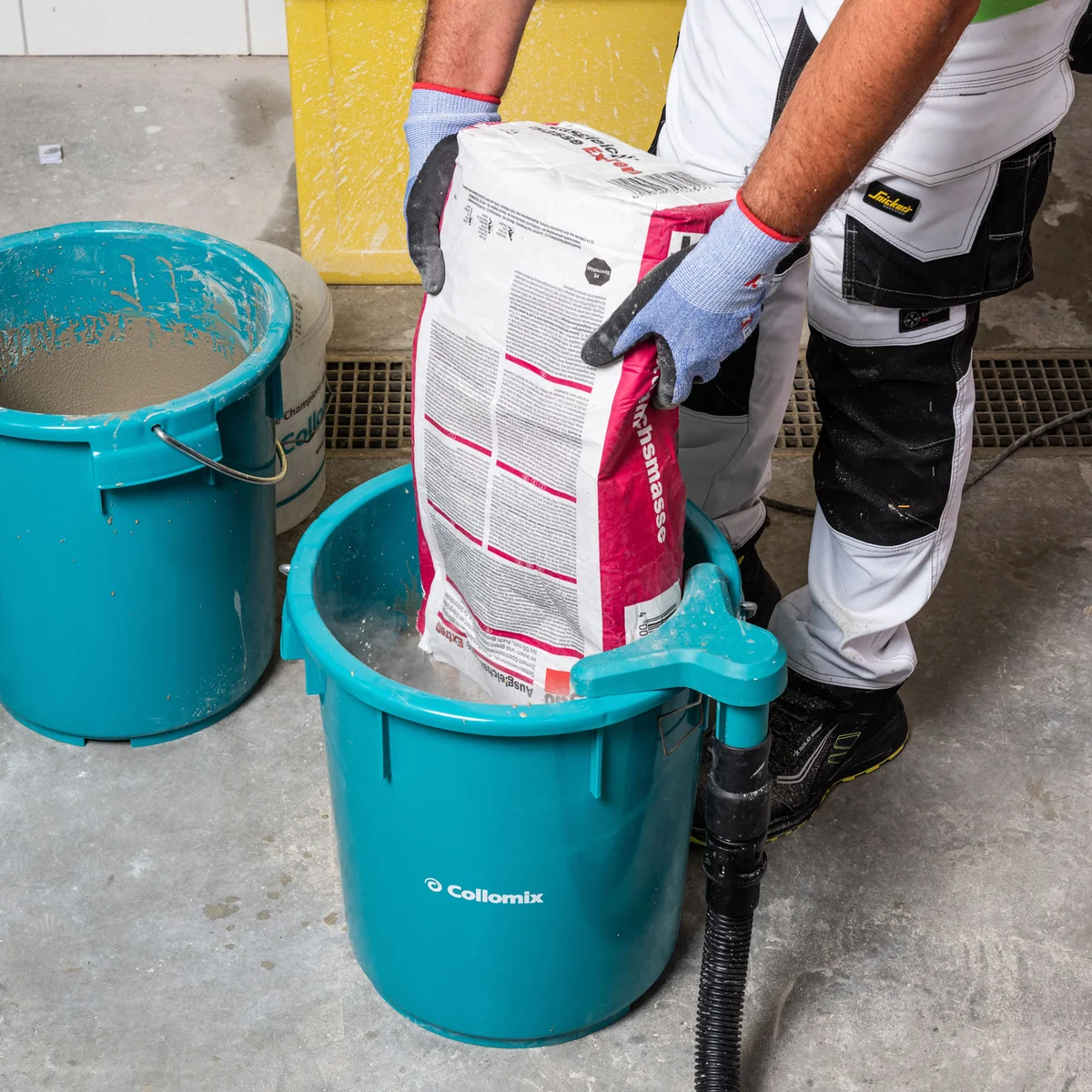

Giet eerst schoon water in een mortelemmer. Mortelemmers speciaal voor egalisatiemassa maken het latere uitgieten makkelijker dankzij hun handvat en vorm. Voeg vervolgens de poedervormige egalisatiemassa toe aan het water.

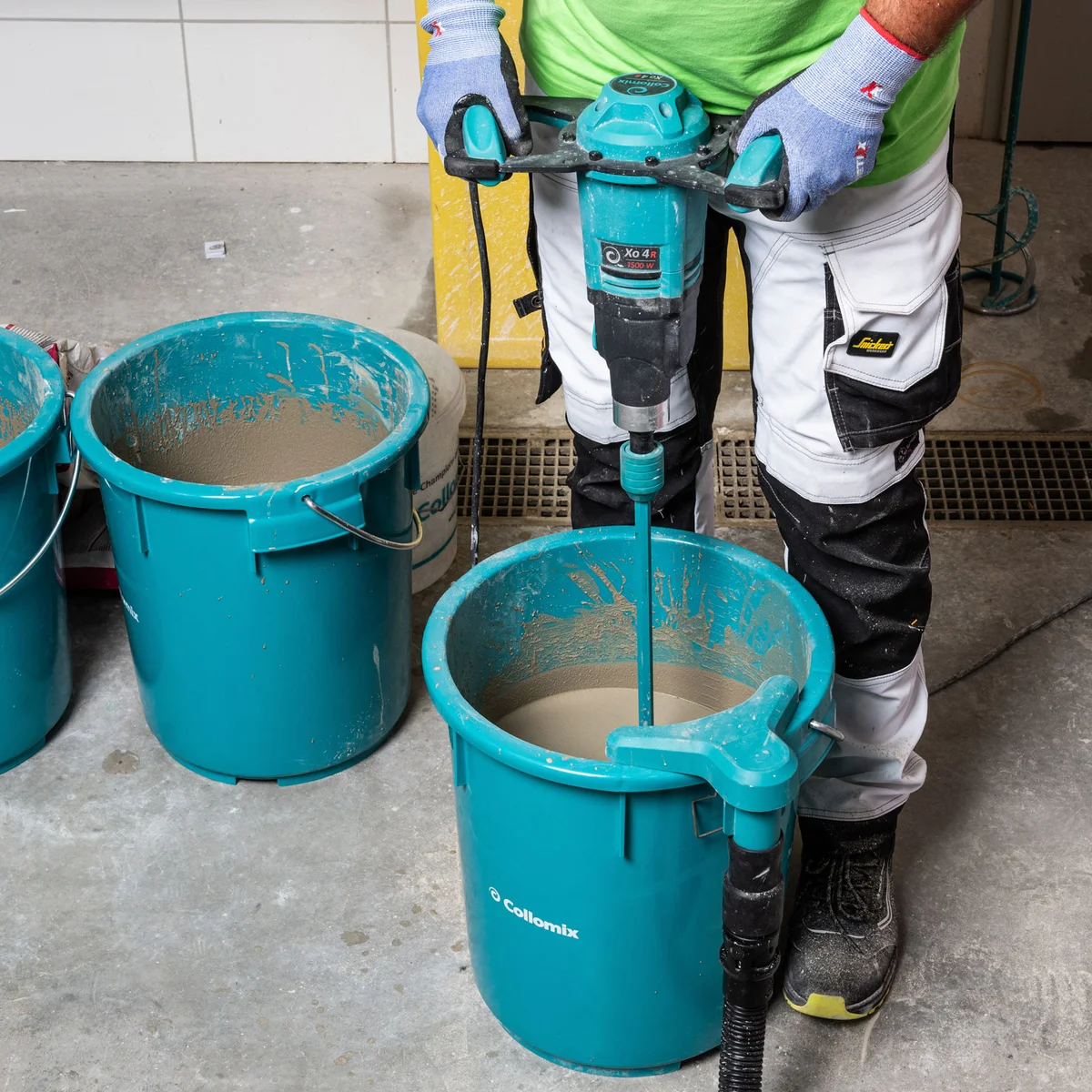

Omdat je meestal binnenshuis werkt, is stofafzuiging, bijvoorbeeld met de Collomix dust.EX, sterk aan te raden. Je hangt de afzuighulp eenvoudig aan de rand van de emmer en sluit hem aan op een industriële stofzuiger (minimaal stofklasse M).

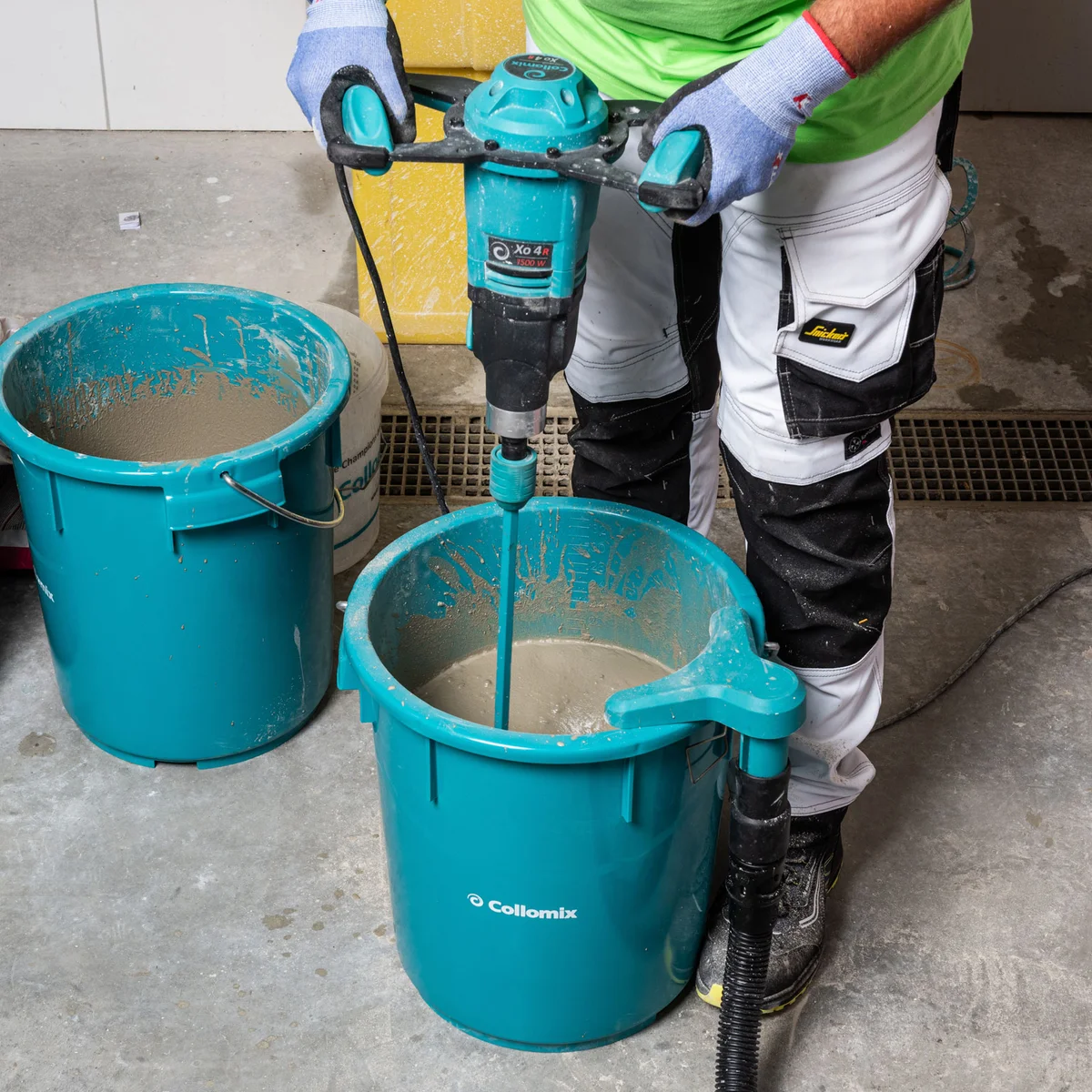

Meng het materiaal grondig met een elektrische menger. Speciale mengstaven zoals de Collomix DLX helpen je om snel en betrouwbaar een homogeen, klontvrij mengsel te krijgen.

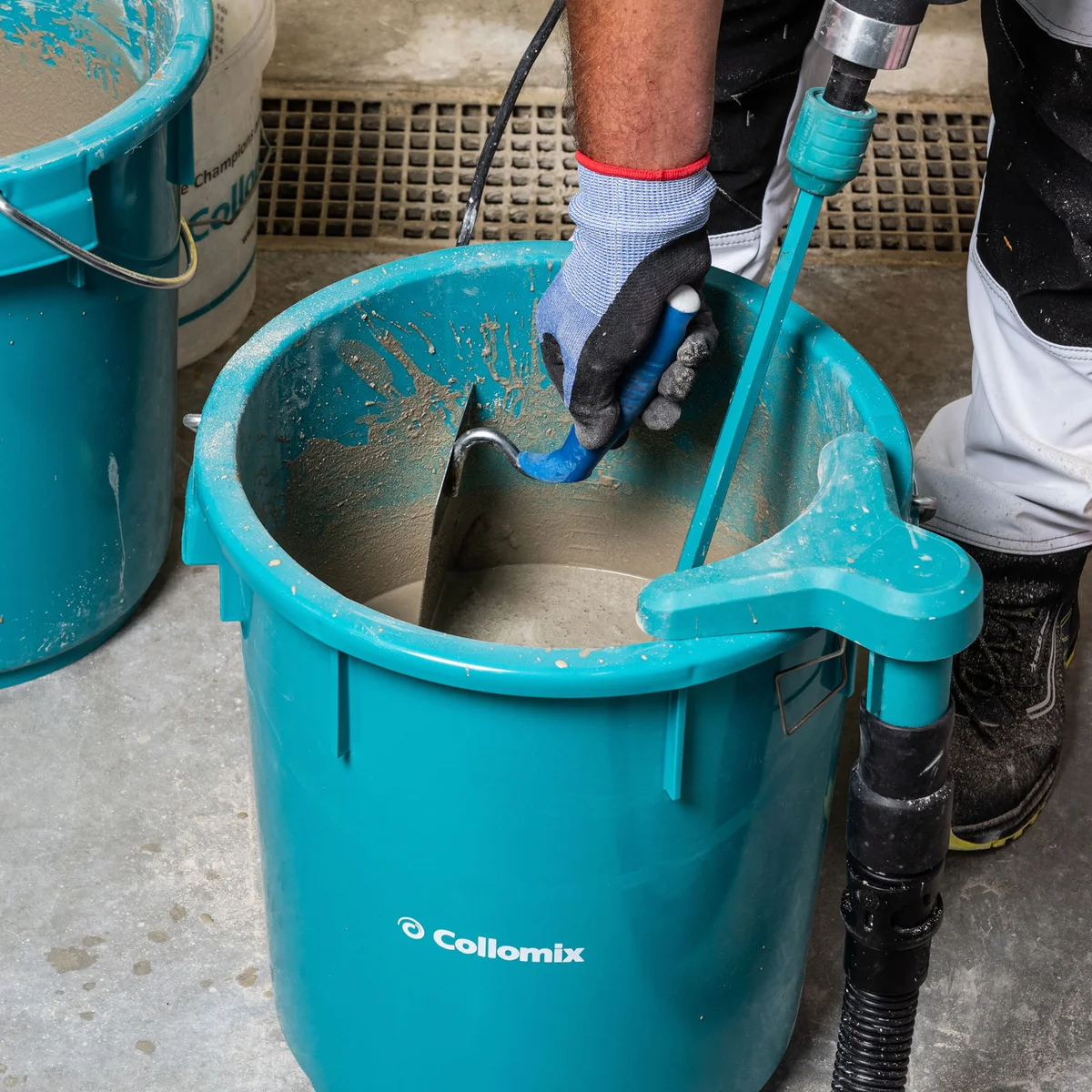

Schraap vervolgens de egalisatiemassa die aan de binnenwand van de emmer kleeft los met een metseltroffel en roer het materiaal nogmaals door.

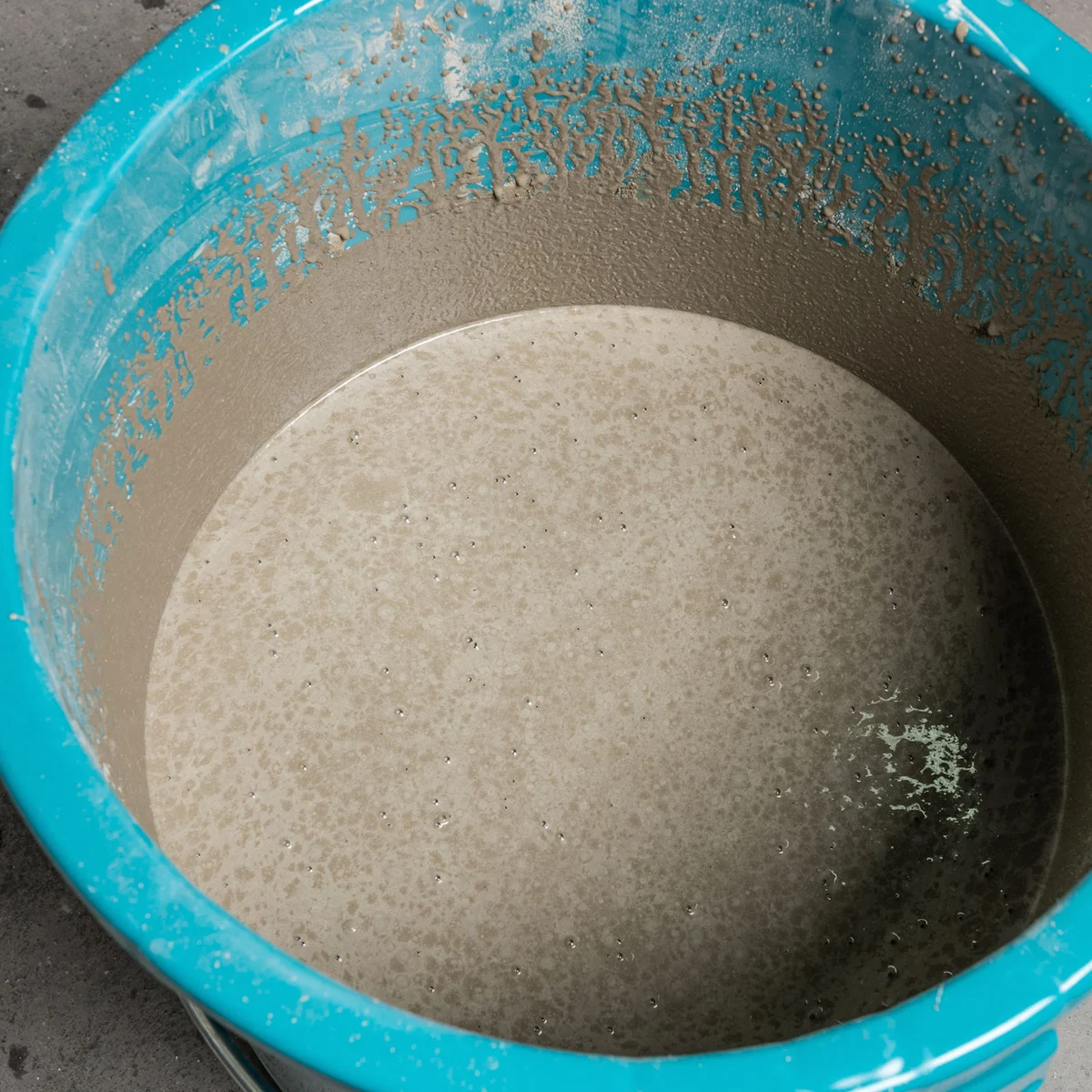

De vers aangemaakte egalisatiemassa heeft een rijpingstijd van ca. 5 minuten nodig. In die tijd kun je zien dat er belletjes ontstaan in de emmer.
Om de rijpingstijd optimaal te benutten en de egalisatiemassa snel te kunnen aanbrengen, maak je meteen meerdere emmers materiaal aan.
In dit voorbeeld brengen we een laag egalisatiemassa van 20 – 22 mm dik aan. Daarom maken we 5 emmers tegelijk aan.
Roer na afloop van de rijpingstijd de egalisatiemassa nogmaals grondig door en begin meteen met de verwerking. (Mengtijd: minimaal 40 seconden op laag toerental)

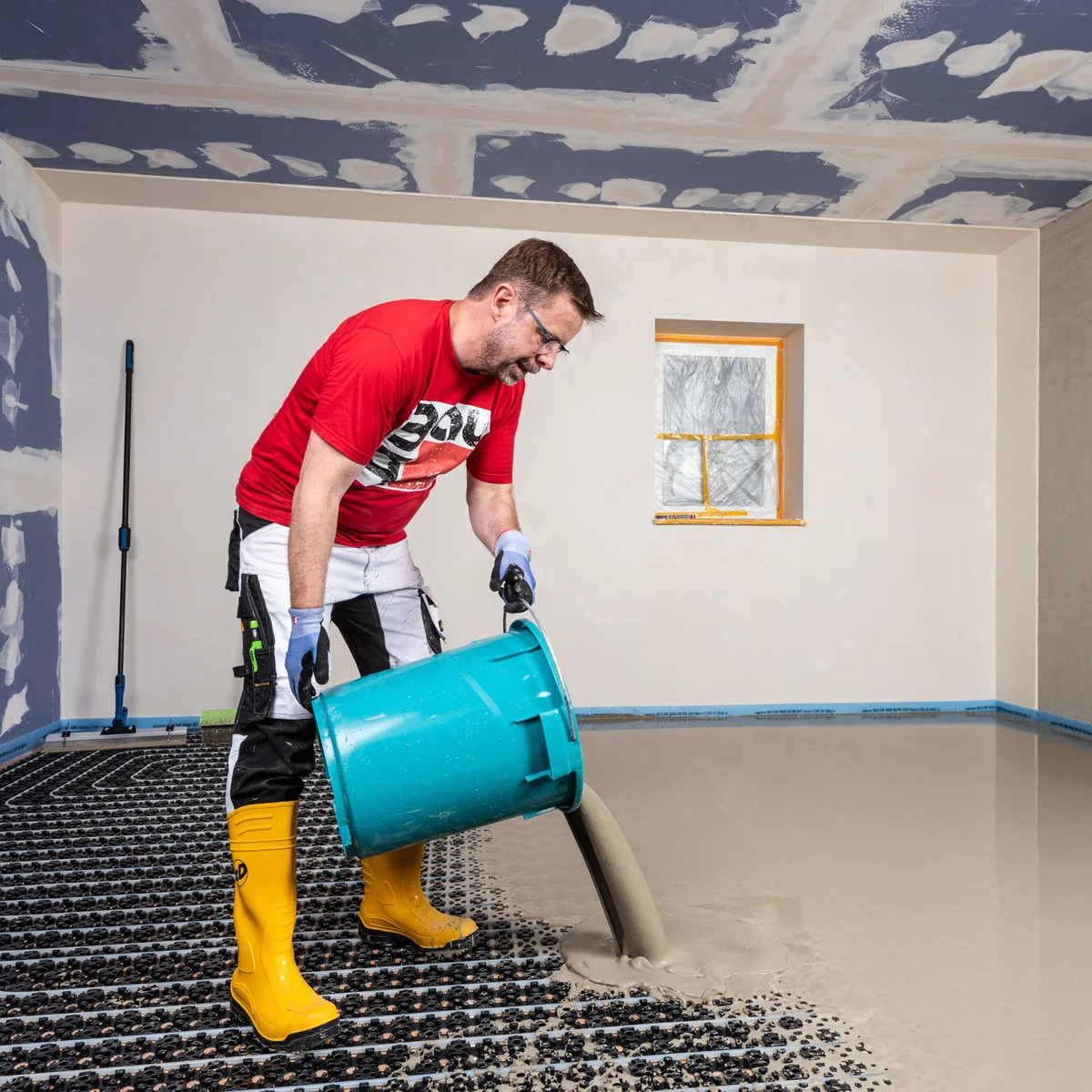

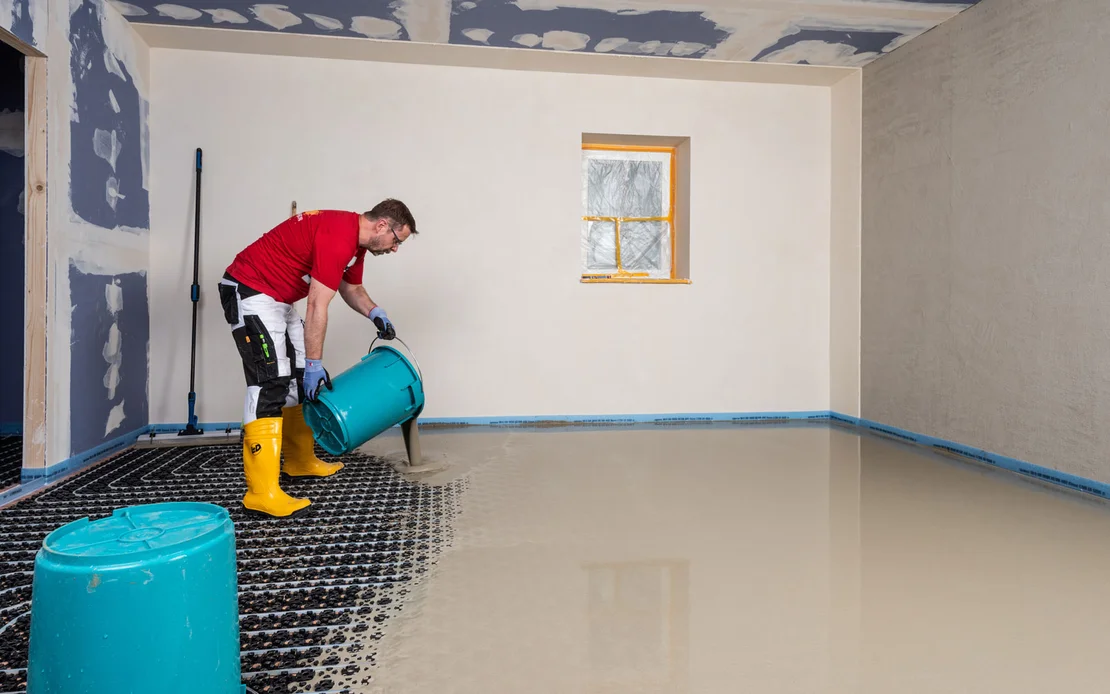

Verdeel de verse egalisatiemassa over het voorbereide oppervlak. Begin in de hoek van de ruimte die het verst van de uitgangsdeur verwijderd is.
De egalisatiemassa moet de vloerverwarming met minimaal 5 mm bedekken.

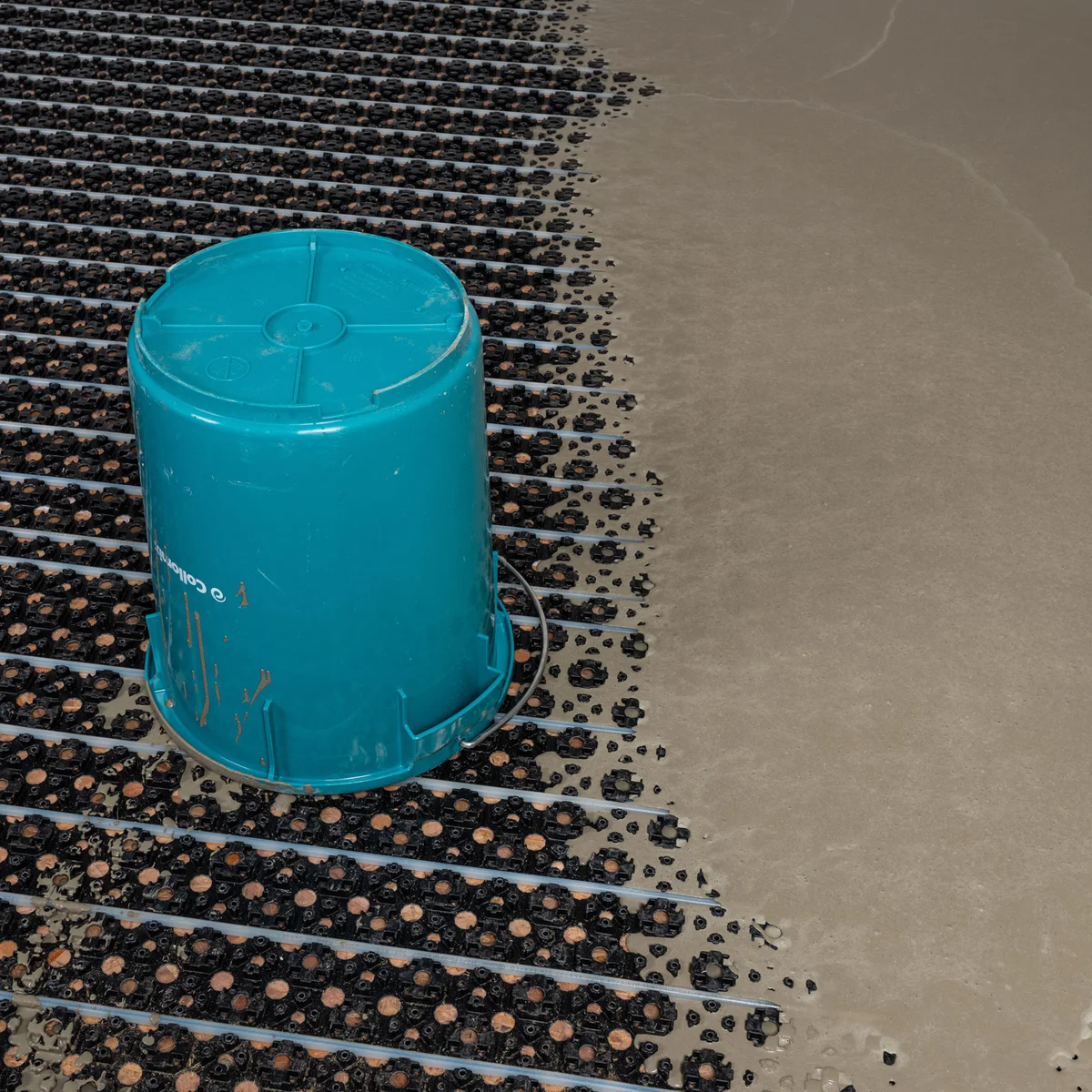

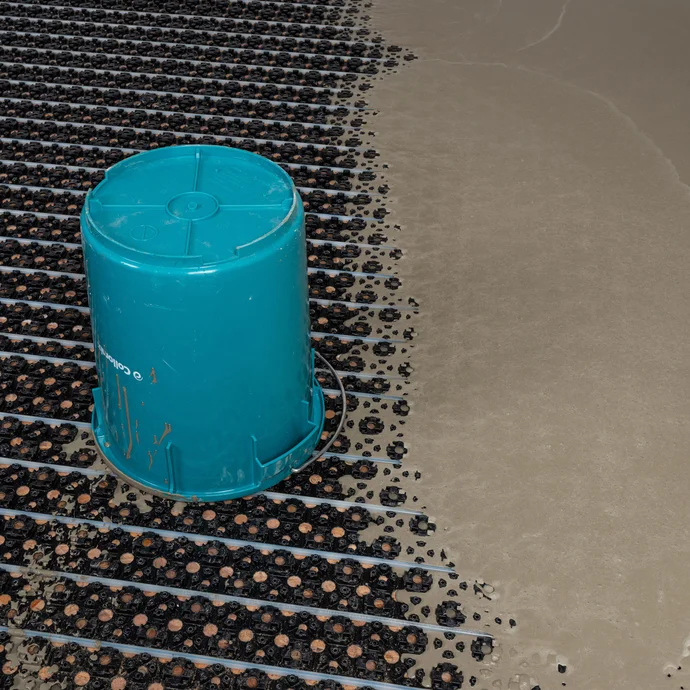

Je kunt leeggegoten emmers ondersteboven op het te bedekken oppervlak zetten – zo loopt het restmateriaal er nog uit.

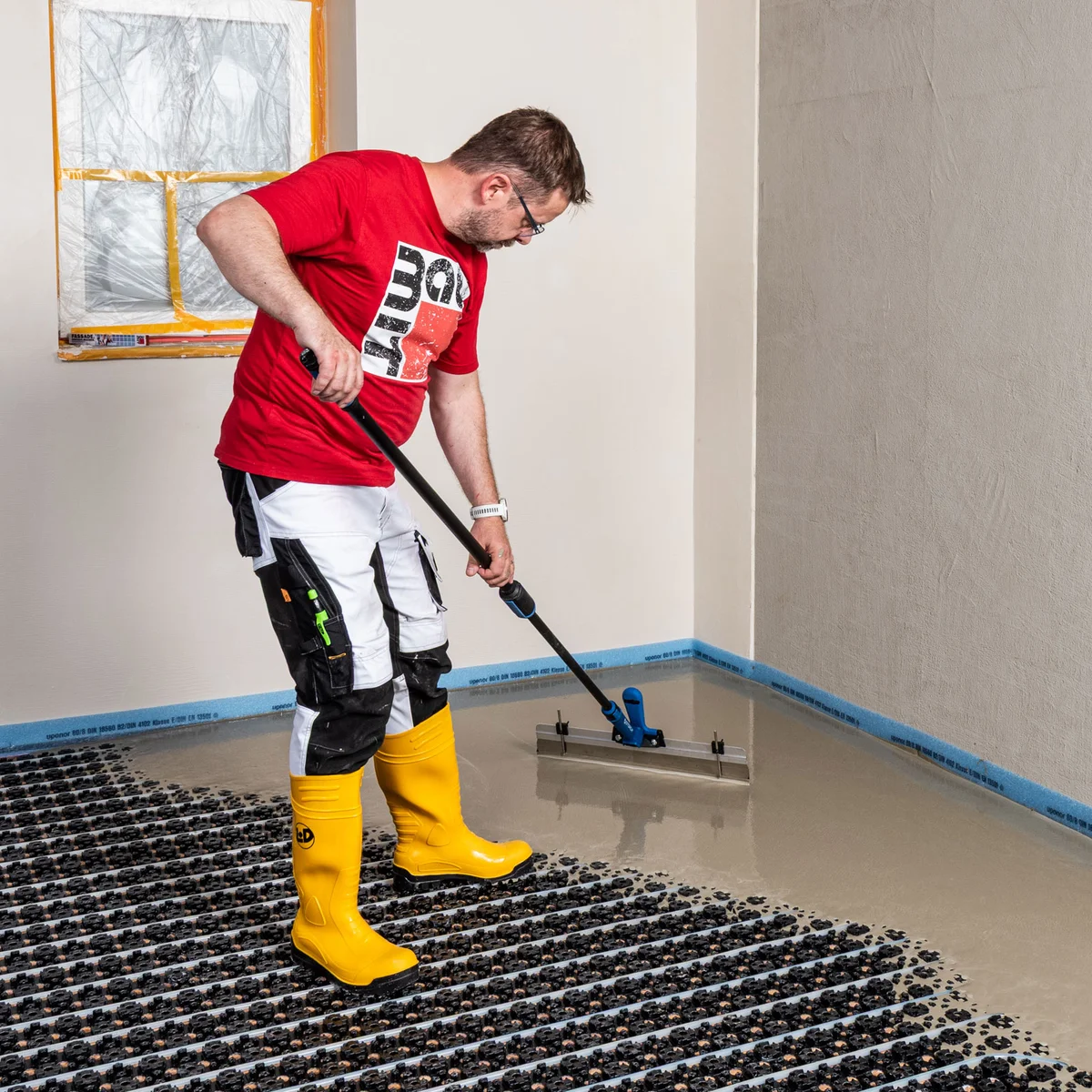

Met een rakel kun je de vers aangebrachte egalisatiemassa indien nodig gelijkmatig verdelen en naar moeilijk bereikbare plekken leiden.

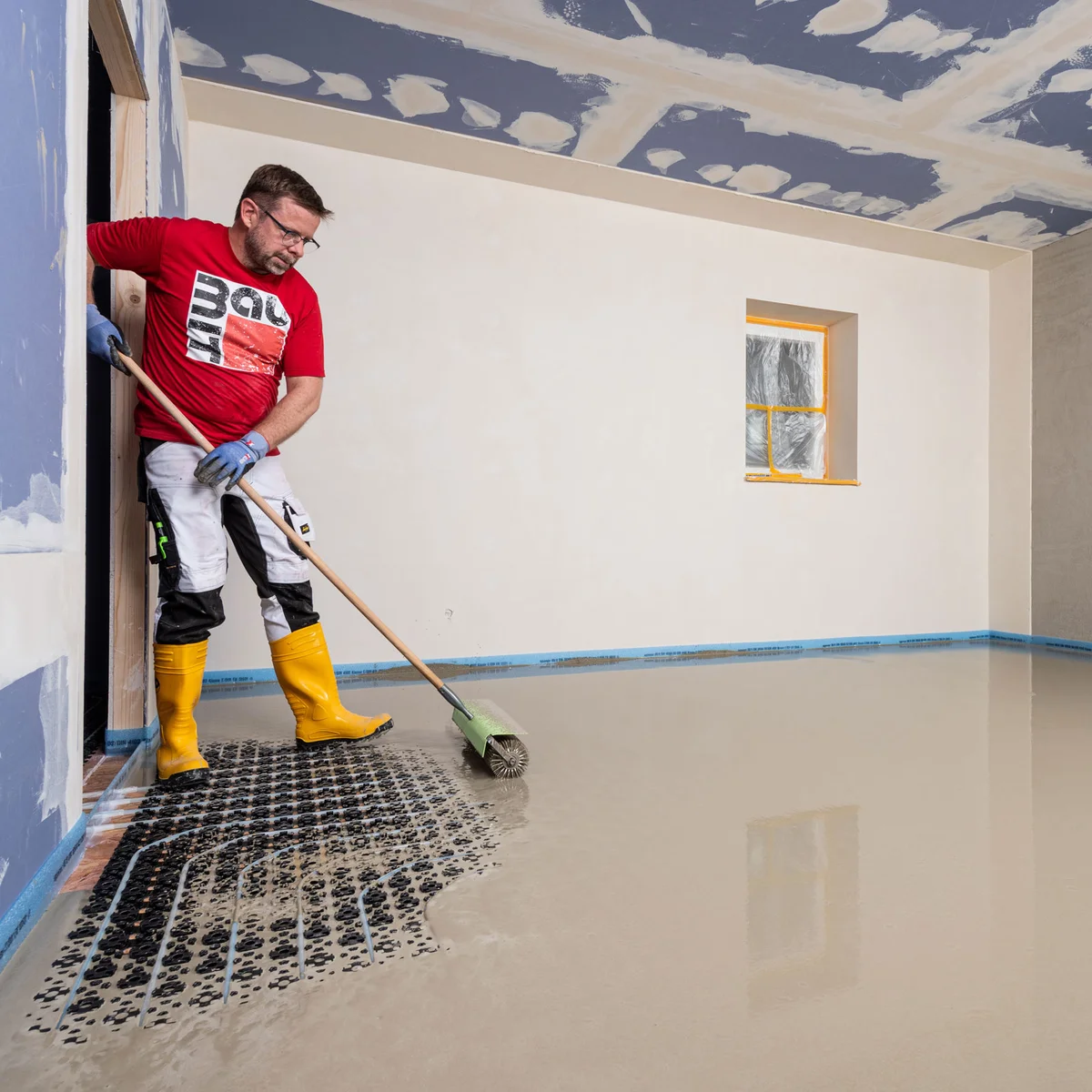

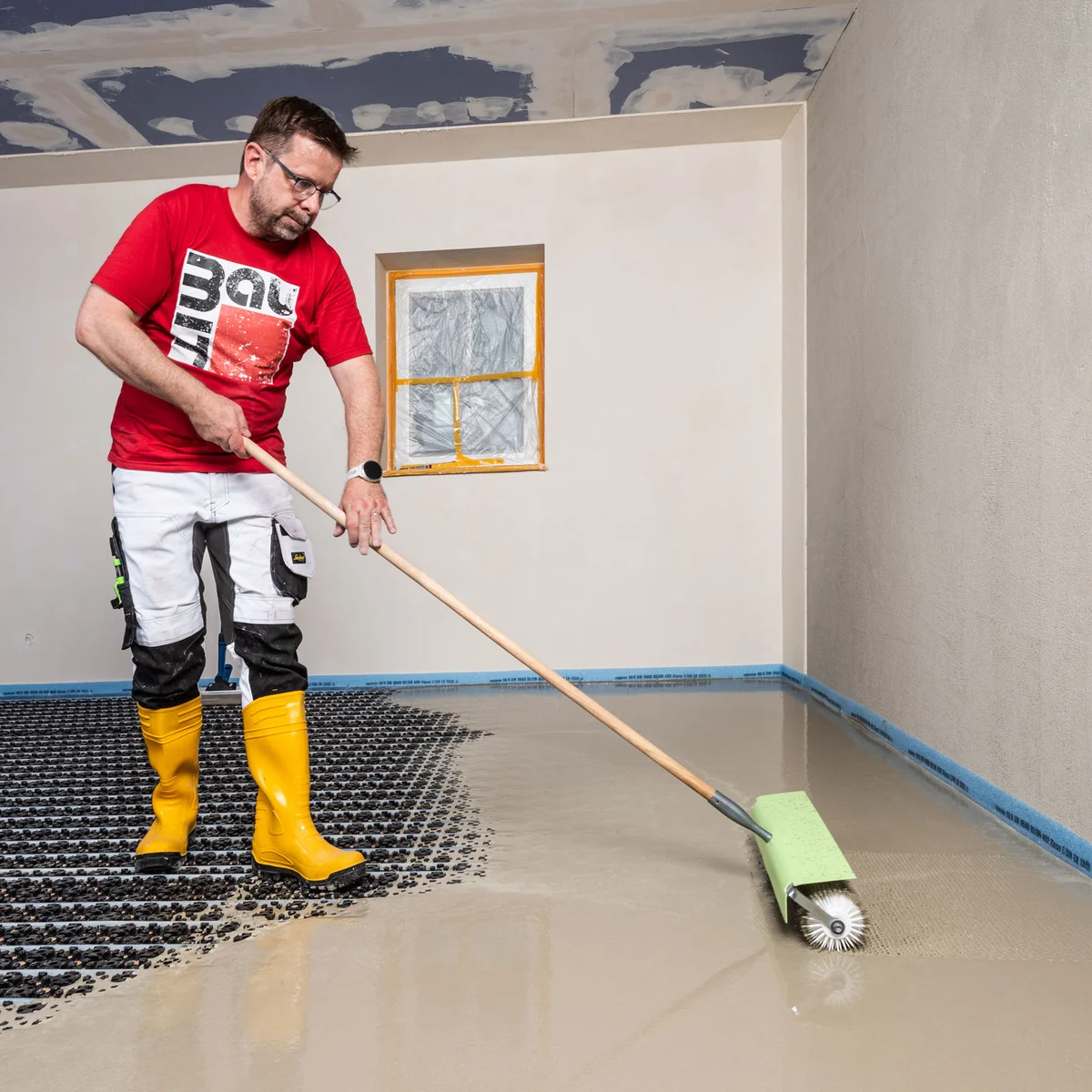

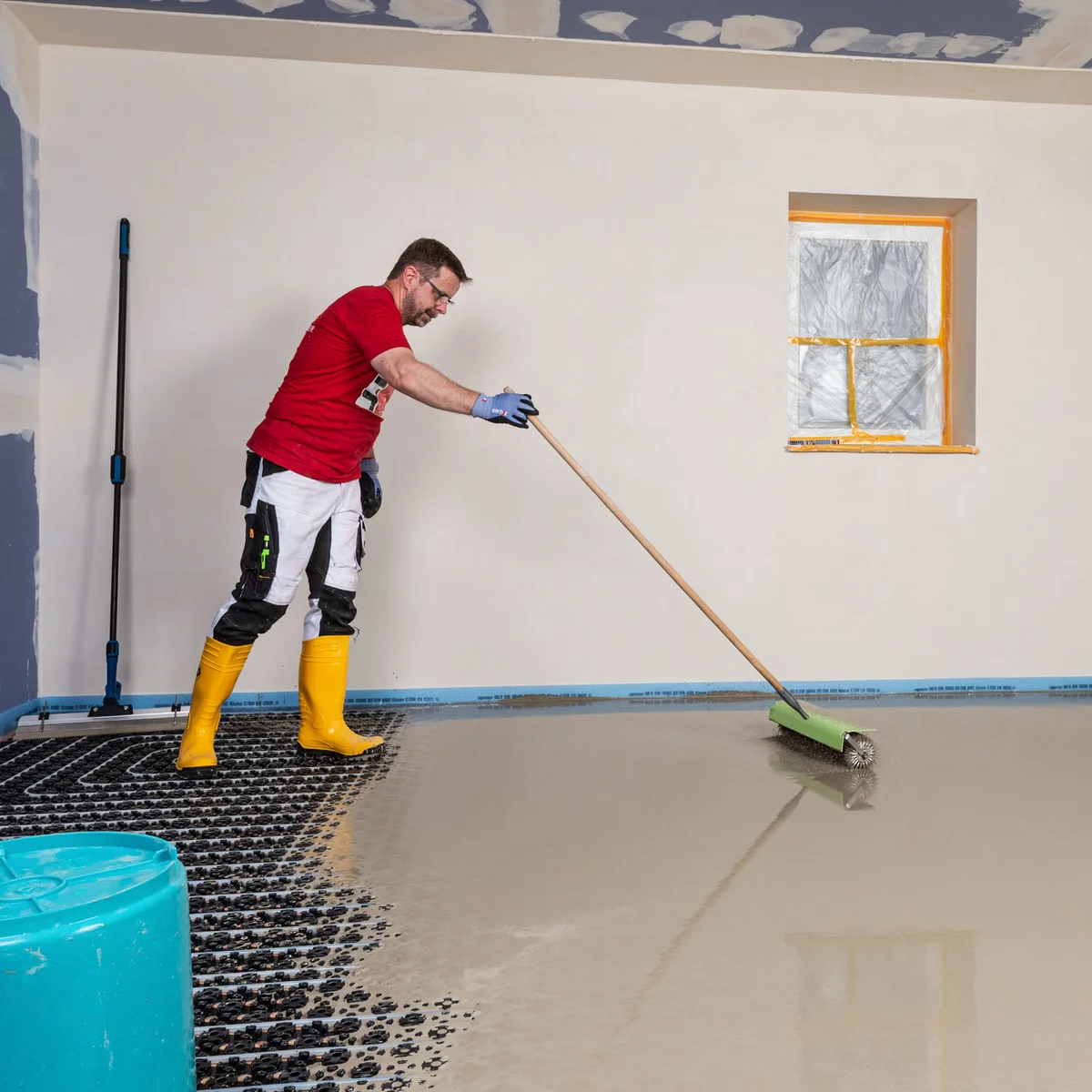

Ontlucht de verse massa direct na het aanbrengen met een prikroller. Zo verwijder je ingesloten lucht uit het oppervlak en egaliseer je tegelijkertijd de egalisatiemassa.
Controleer daarbij regelmatig met een duimstok of de vereiste minimale laagdikte boven de vloerverwarming is bereikt.

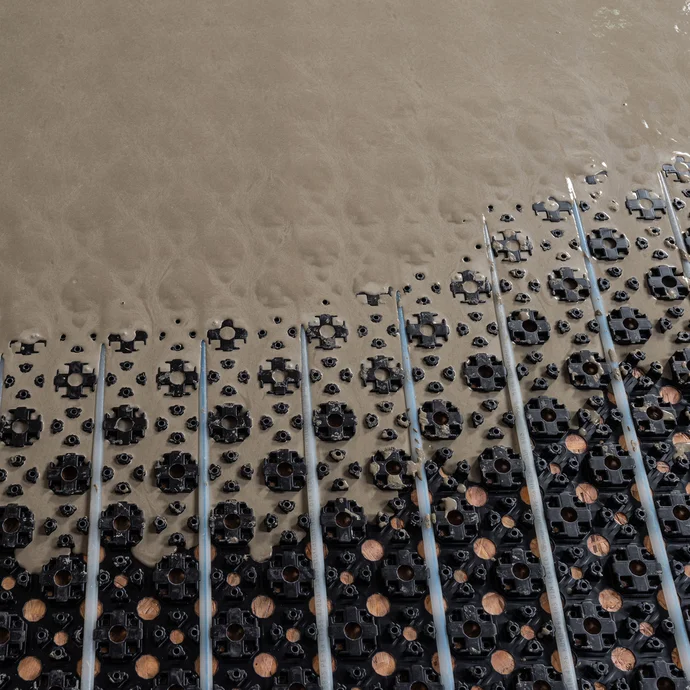

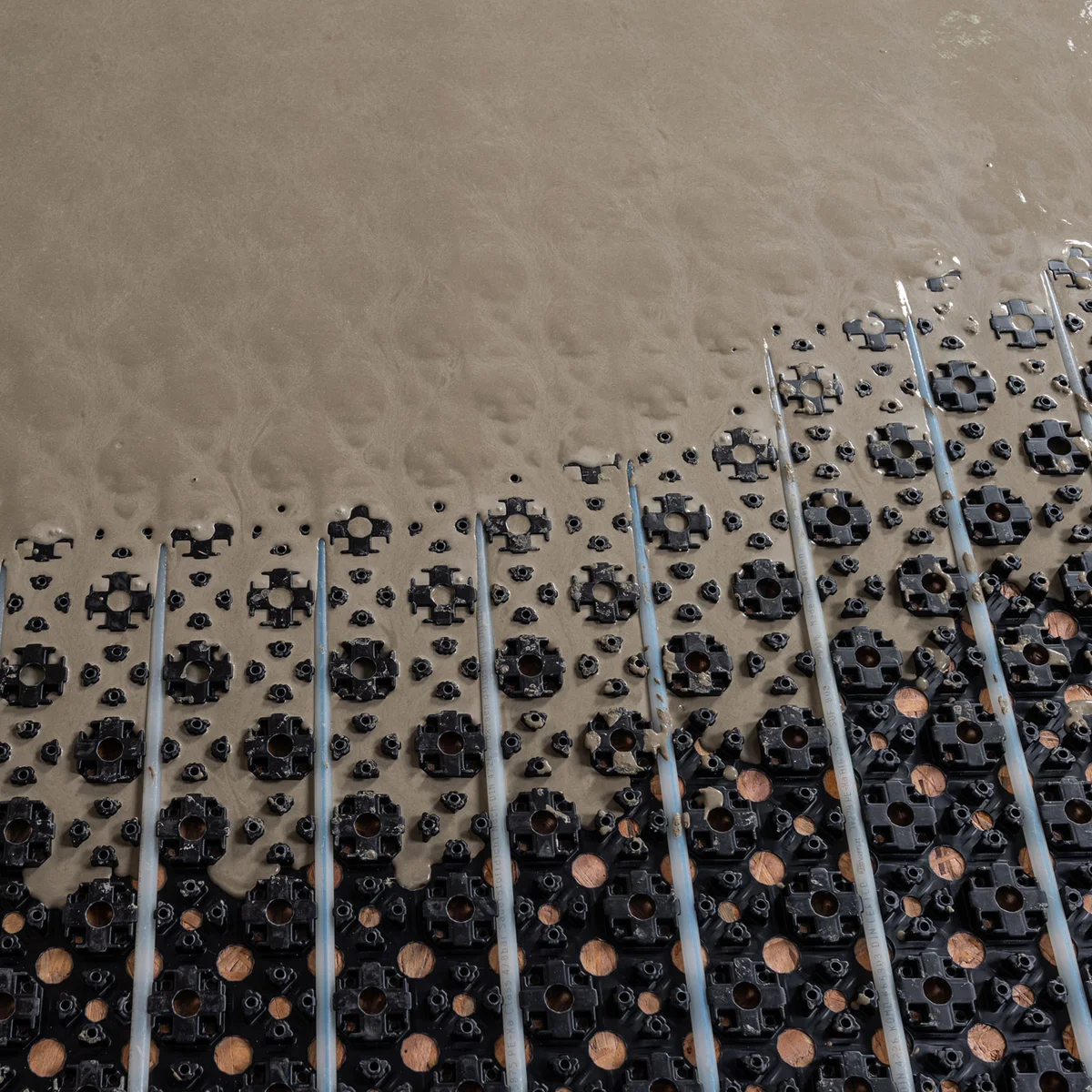

Zorg er bij het aanbrengen voor dat de holle ruimten van de folie-elementen van Uponor volledig met egalisatiemassa worden gevuld. Alleen zo is een gelijkmatige warmteoverdracht gegarandeerd.
Breng de egalisatiemassa op een afgebakend oppervlak gelijkmatig, vlot en zonder onderbreking aan en ontlucht deze. Afhankelijk van de omgevingstemperatuur begint de egalisatiemassa al na 20 tot 35 minuten te reageren. Tegen die tijd moeten het egaliseren en ontluchten klaar zijn.
Let op: gebruik geen spijkerzolen bij het aanbrengen van de egalisatiemassa – die kunnen de vloerverwarming beschadigen.
Bij grotere laagdiktes of grotere aaneengesloten oppervlakken heb je beslist voldoende helpers nodig.
Voor ons voorbeeldproject van 20 m² met een laagdikte van 22 mm zijn 3 vakmensen aan te raden. Zo kunnen het aanmaken, het vervoer naar de verwerkingsplek en het verdelen en ontluchten van de egalisatiemassa vlot verlopen.

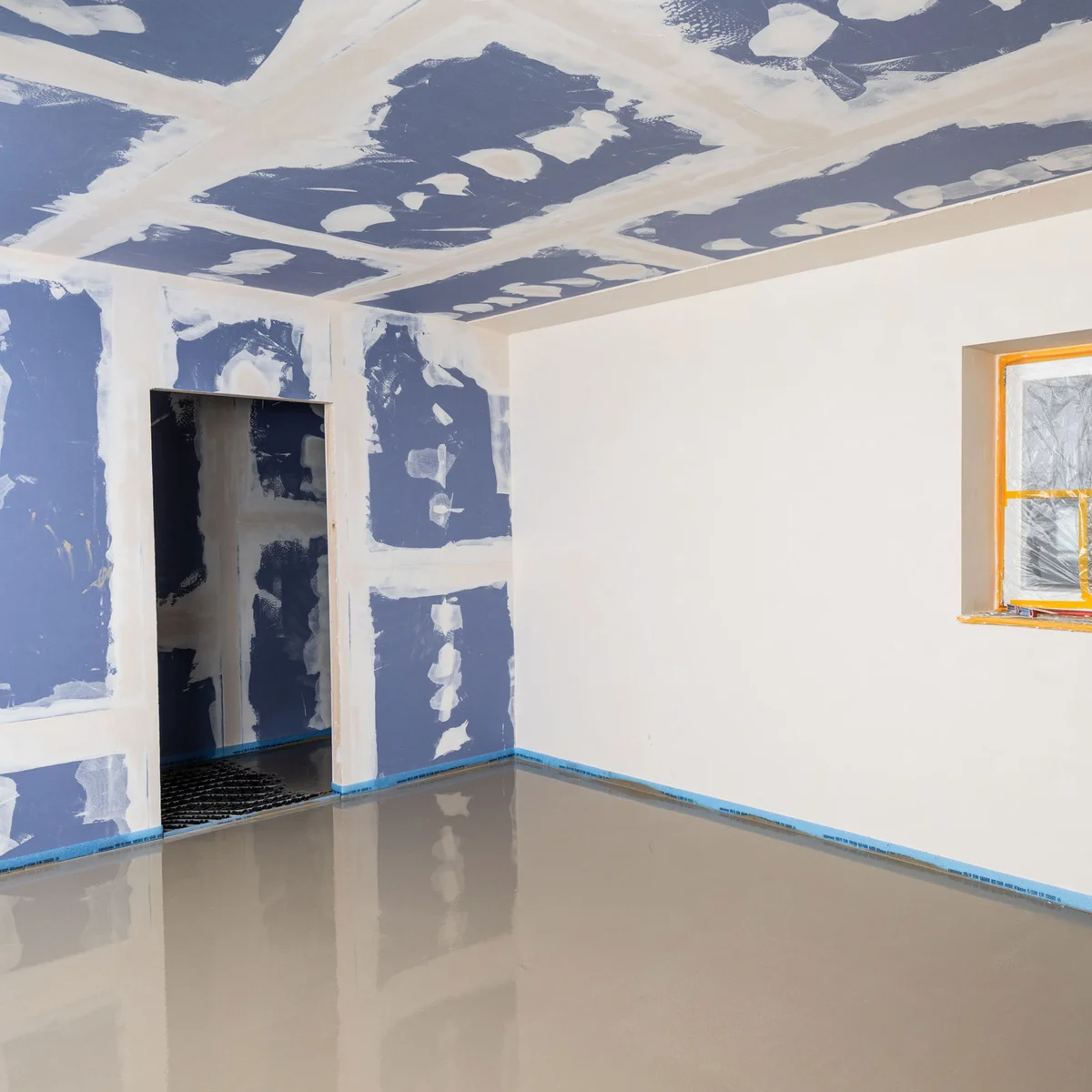

De Egalisatiemassa Extreem is snelhardend. De laag is al na ca. 3 uur (bij 20 °C / 65 % relatieve luchtvochtigheid) beloopbaar en kan op zijn vroegst na 24 uur van een vloerafwerking worden voorzien.
