Tweede isolatielaag van een niet-geventileerde geïsoleerde gevel
- Moeilijkheid
- Gemiddeld
- Bewerkingstijd
- ca. 25 minuten / m²
Jouw checklist
Belangrijke aanwijzingen
De onderstaande werkinstructies laten zien hoe je de tweede isolatielaag van een dubbel geïsoleerde, niet-geventileerde gevel opbouwt, gevolgd door de montage van een pleisterdragerplaat (Fermacell Powerpanel H2O).
Als je hout gebruikt voor de draagconstructie van de geïsoleerde gevel, raden we massief constructiehout (KVH) aan. De dikte komt overeen met de geplande dikte van het isolatiemateriaal. De breedte moet volgens de huidige voorschriften van James Hardie (Fermacell), de fabrikant van de pleisterdragerplaat, minimaal 80 mm bedragen.
Onze voorbeeldconstructie met houten onderconstructie mag niet bij de sokkel worden toegepast. Dat betekent dat je deze pas vanaf 30 boven de grond mag aanbrengen.
Door de uiteenlopende omstandigheden op de bouwplaats kunnen we in de getoonde werkstappen niet met elke afzonderlijke situatie rekening houden. Ze geven onze ervaring weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend. Volg de verwerkingsvoorschriften van de plaatfabrikant; deze hebben voorrang.
Bewerkingsinstructies

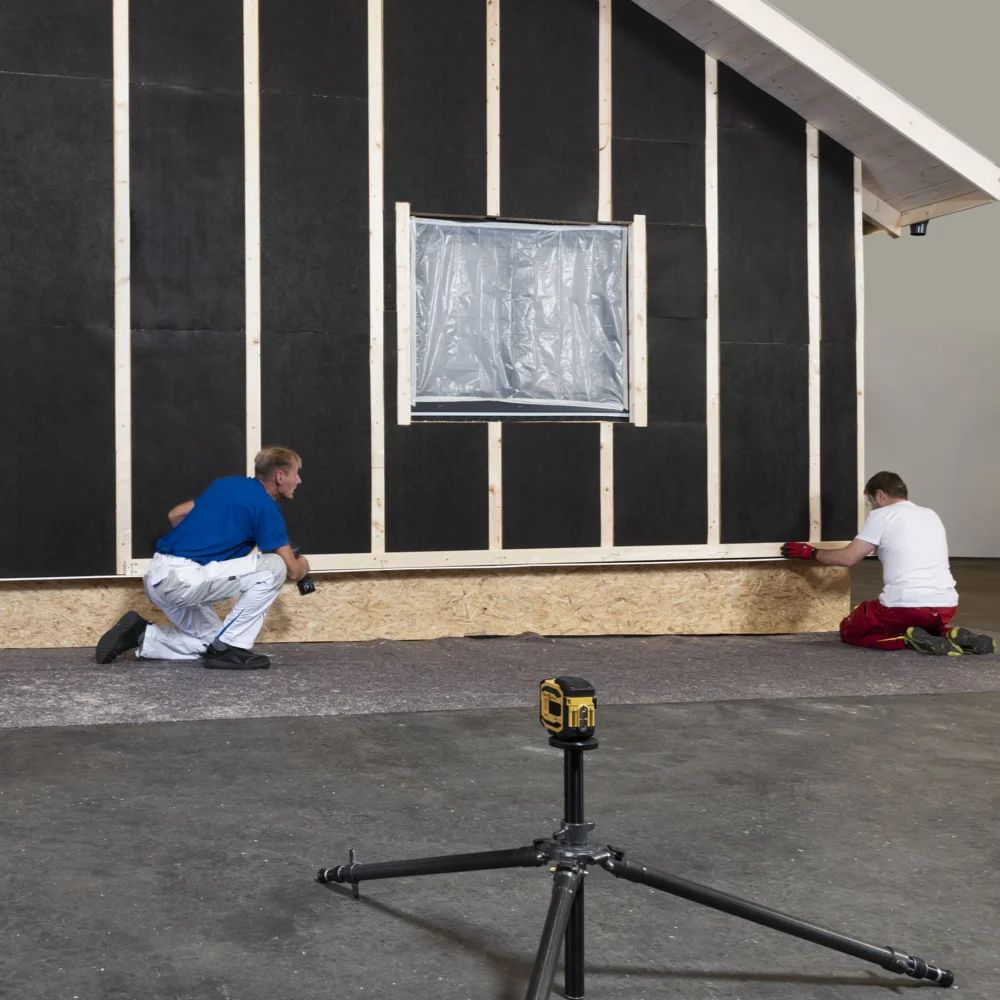

Werk bij het aanbrengen van de tweede isolatielaag van onder naar boven. Net als bij de eerste laag geldt ook voor de tweede: de eerste draagbalk moet heel nauwkeurig worden uitgelijnd. Met een laser is het makkelijker om de draagbalk over de volledige lengte waterpas te monteren.

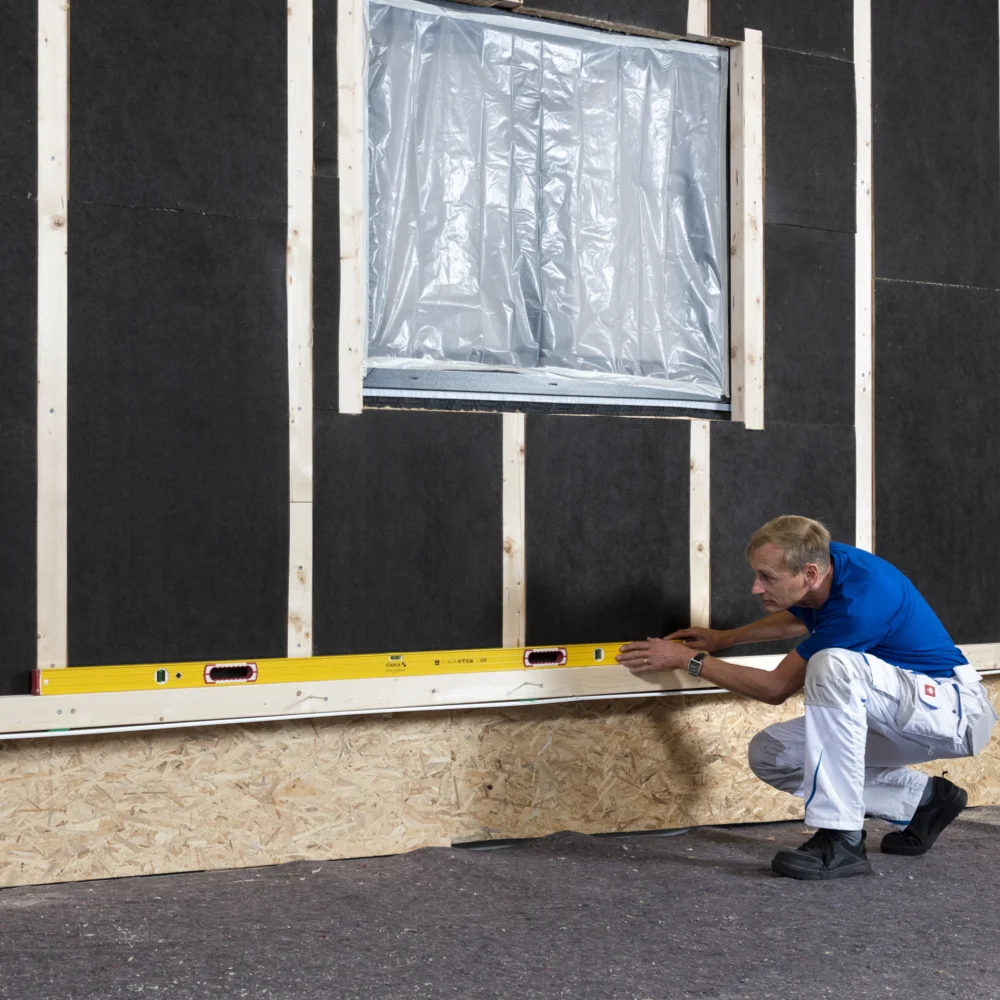

Als je geen laser bij de hand hebt, kun je ook een lange waterpas gebruiken. Let erop dat de draagbalk niet doorbuigt, maar over de gehele lengte in één lijn ligt. Schroef de balk vast in de draagbalken van de onderste isolatielaag.

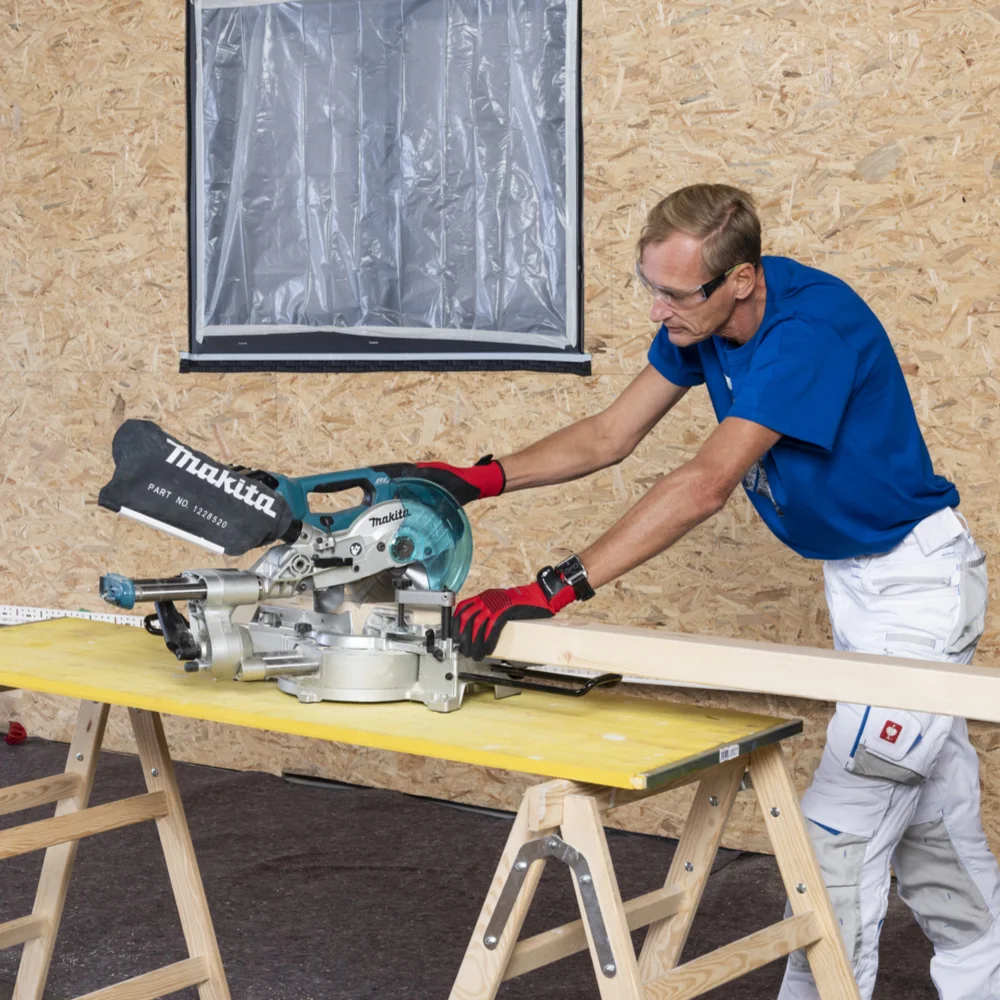

Het op lengte zagen van de draagbalken met een afkort- en verstekzaag gaat snel en nauwkeurig, zowel voor rechte hoeken als voor andere benodigde hoeken. Gezien de hoeveelheid zaagwerk voor een geïsoleerde gevel is de investering in dit gereedschap de moeite waard.
Het monteren van de draagbalken aan de gevel gaat een stuk makkelijker als je de bevestigingspunten niet alleen aftekent, maar ook meteen voorboort.
De posities van de bevestigingspunten en de hoeken waaronder je de schroeven indraait, worden vooraf door een vakman berekend. Je kunt bijvoorbeeld bij HECO-Schrauben geschikte berekeningssoftware downloaden. Je kunt ook contact opnemen met de klantenservice van HECO-Schrauben; daar helpen ze je verder.
Bij metselwerk of beton als ondergrond kun je terecht bij TOX Dübel. De contactgegevens vind je op de websites van de aanbieders.
Bij buitenhoeken laat je de draagbalken even ver uitsteken als de geplande dikte van het isolatiemateriaal. In ons voorbeeld met 6 cm isolatie laat je ze dus 6 cm uitsteken.
Ook in de tweede isolatielaag zijn afstandshoutjes handig bij het monteren van de draagbalken. Gebruik afhankelijk van de lengte van de draagbalk 2 tot 3 afstandshoutjes om te voorkomen dat de balk doorbuigt.
Kies de afstand tussen de draagbalken zo dat de Fermacell Powerpanel H2O bij de plaatnaden 4 cm op de draagbalk kan rusten. Dat betekent dat de Powerpanel H2O later over de volledige breedte van de onderste draagbalk rust. Bij de aansluiting op andere platen is dat slechts de helft (4 cm).

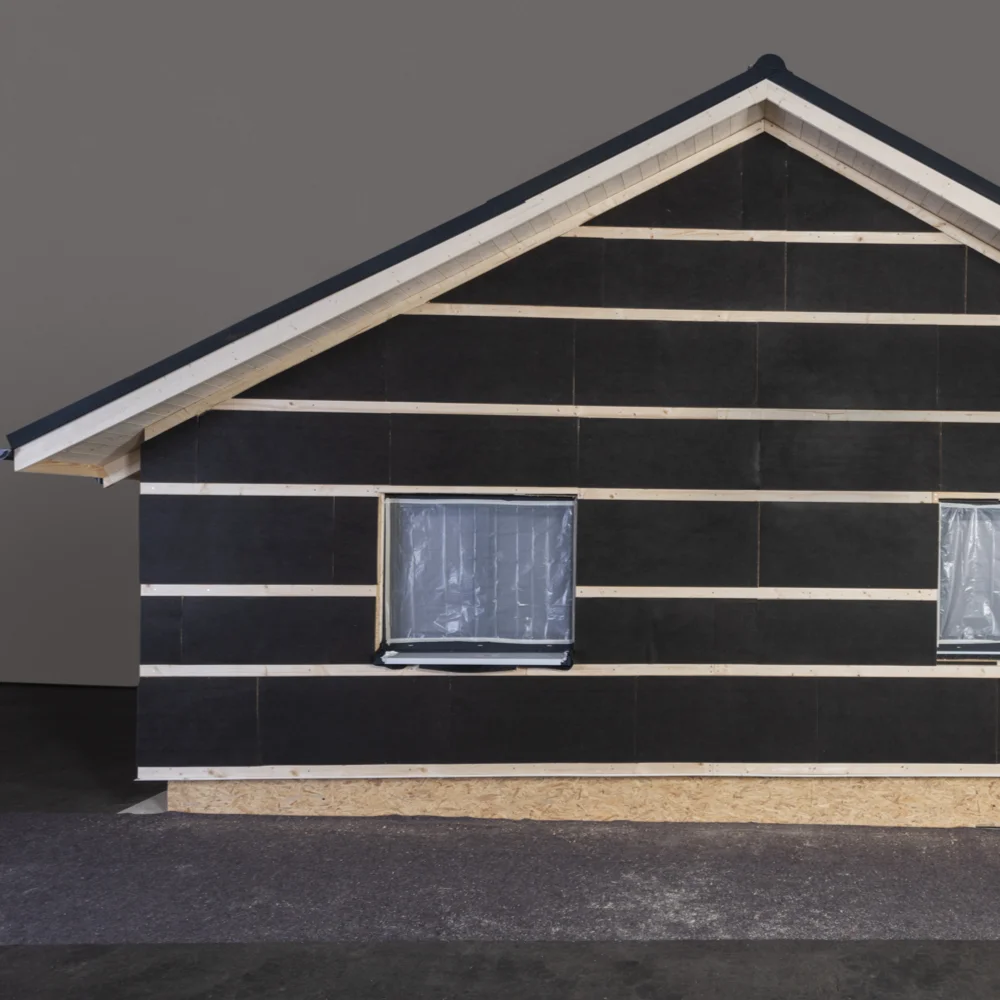

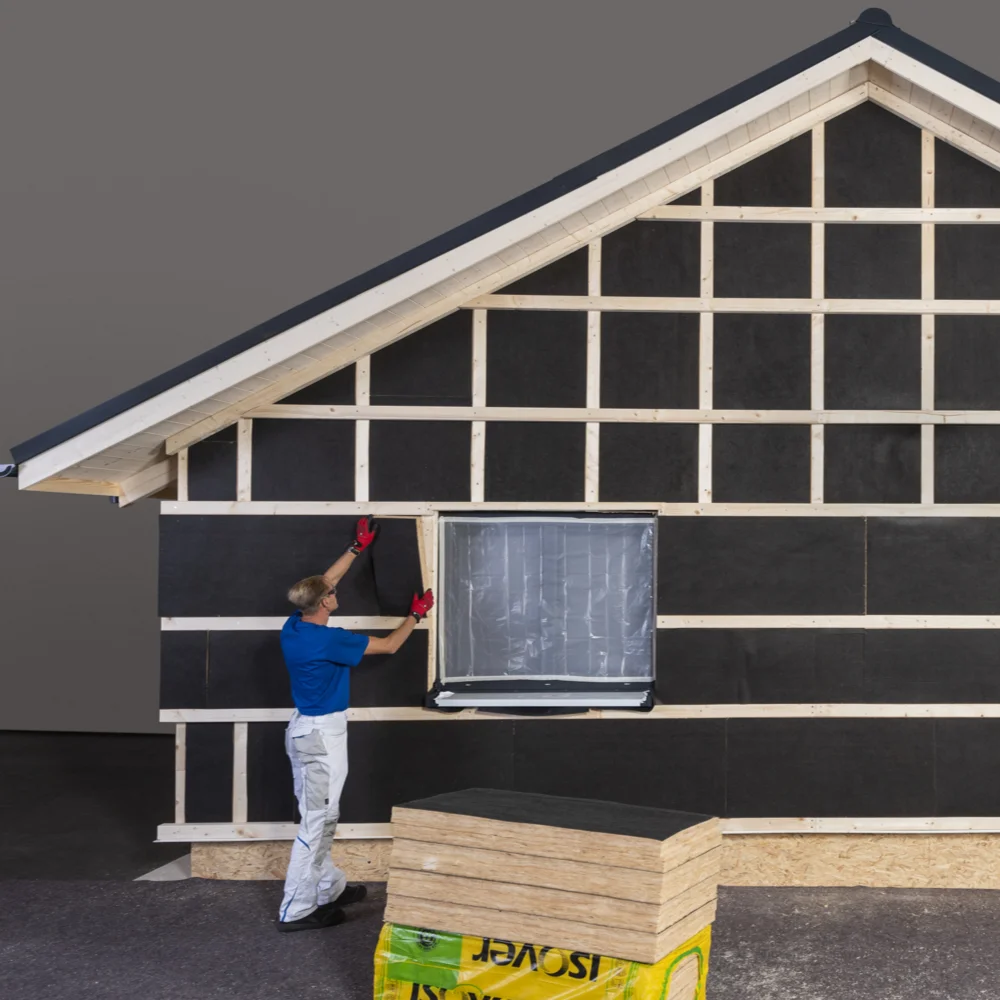

Plaats de overige draagbalken, inclusief een draagbalk als afsluiting bij de dakaansluiting.

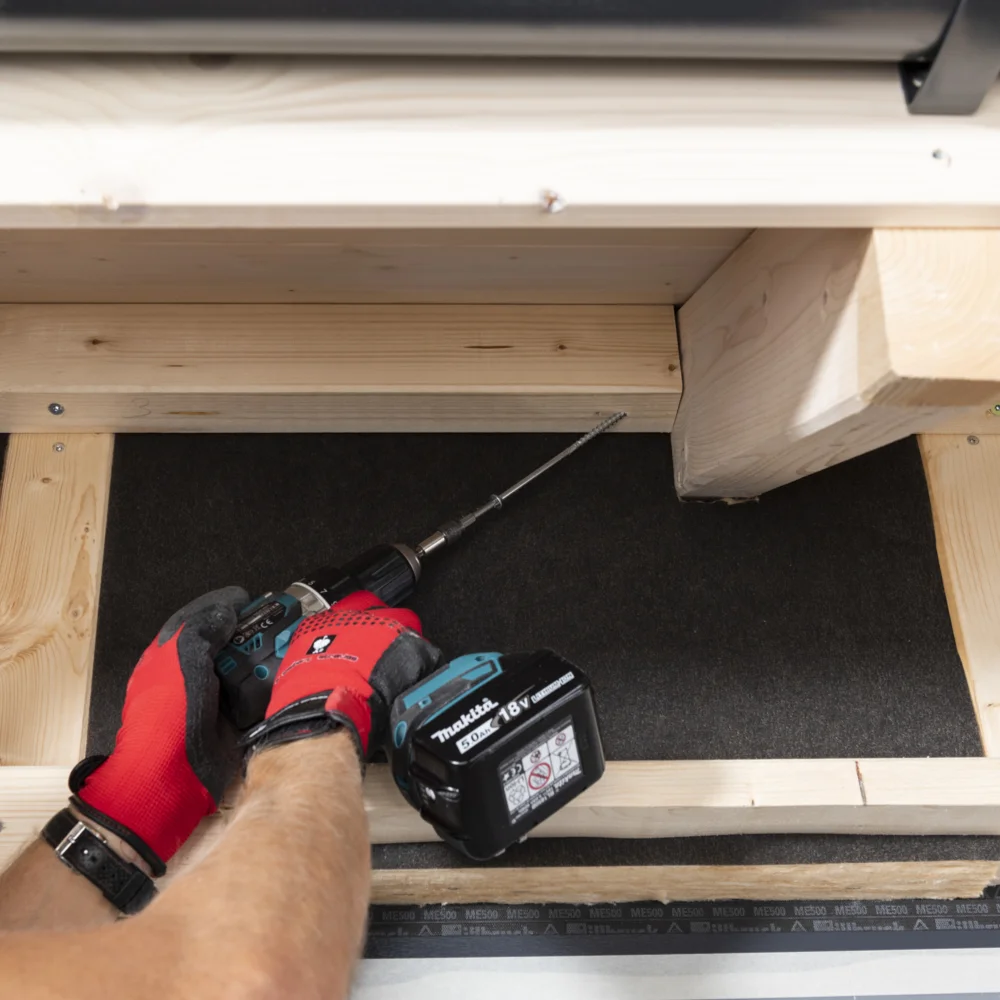

Ook aan de gootzijde moet je tussen de daksparren een afsluitbalk plaatsen.

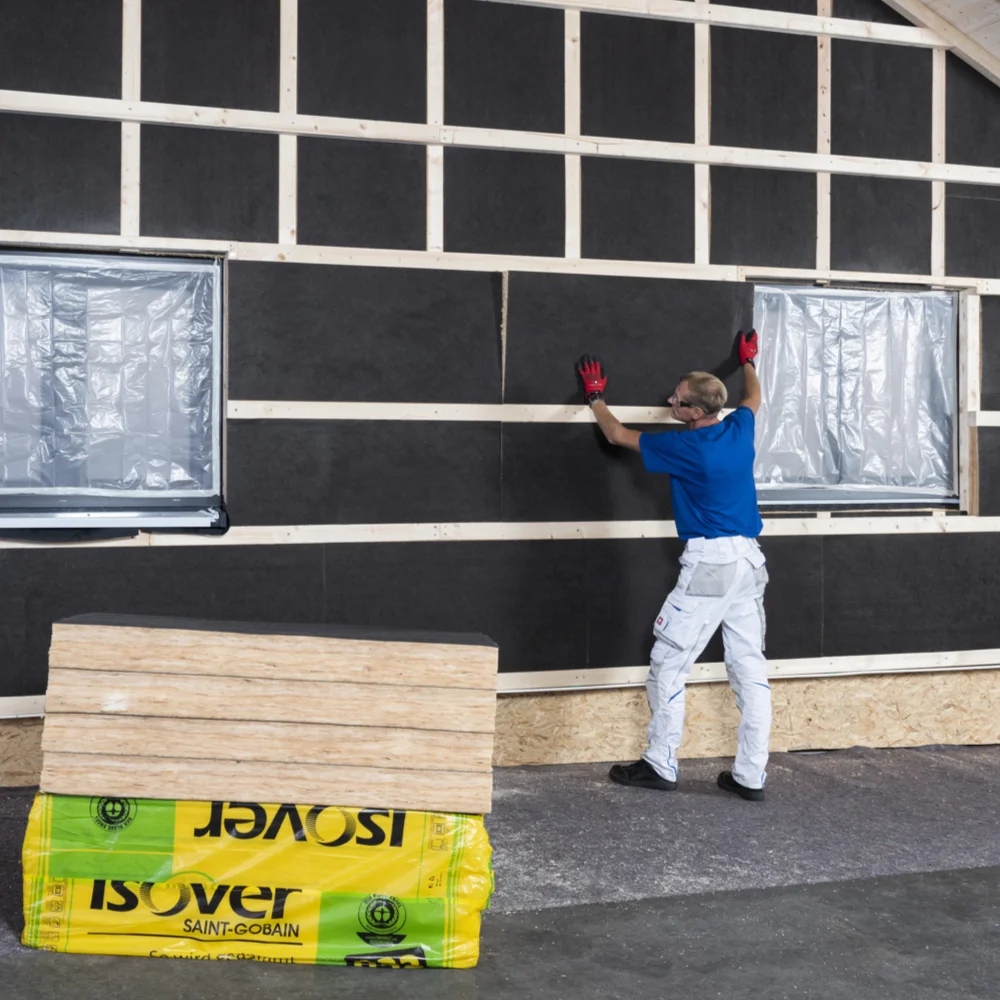

Zodra de draagbalken geplaatst zijn, kun je beginnen met het aanbrengen van de isolatieplaten. Om goed te klemmen, moeten de isolatieplaten 3-5 mm breder zijn dan de afstand tussen de draagbalken.
In tegenstelling tot een geventileerde gevel plaats je de isolatieplaten in ons voorbeeld met het oppervlak gelijk aan de voorkant van de draagbalken.
Om de isolatieplaat op maat te snijden, heb je een isolatiemes nodig. Een mes met slechts één snijkant heeft als voordeel dat je tijdens het snijden druk kunt uitoefenen op de rug van het mes. Tijdens het werk zul je dit voordeel al snel waarderen.
Leg er een houten plaat of iets dergelijks onder, zodat het mes tijdens het snijden niet zo snel slijt.

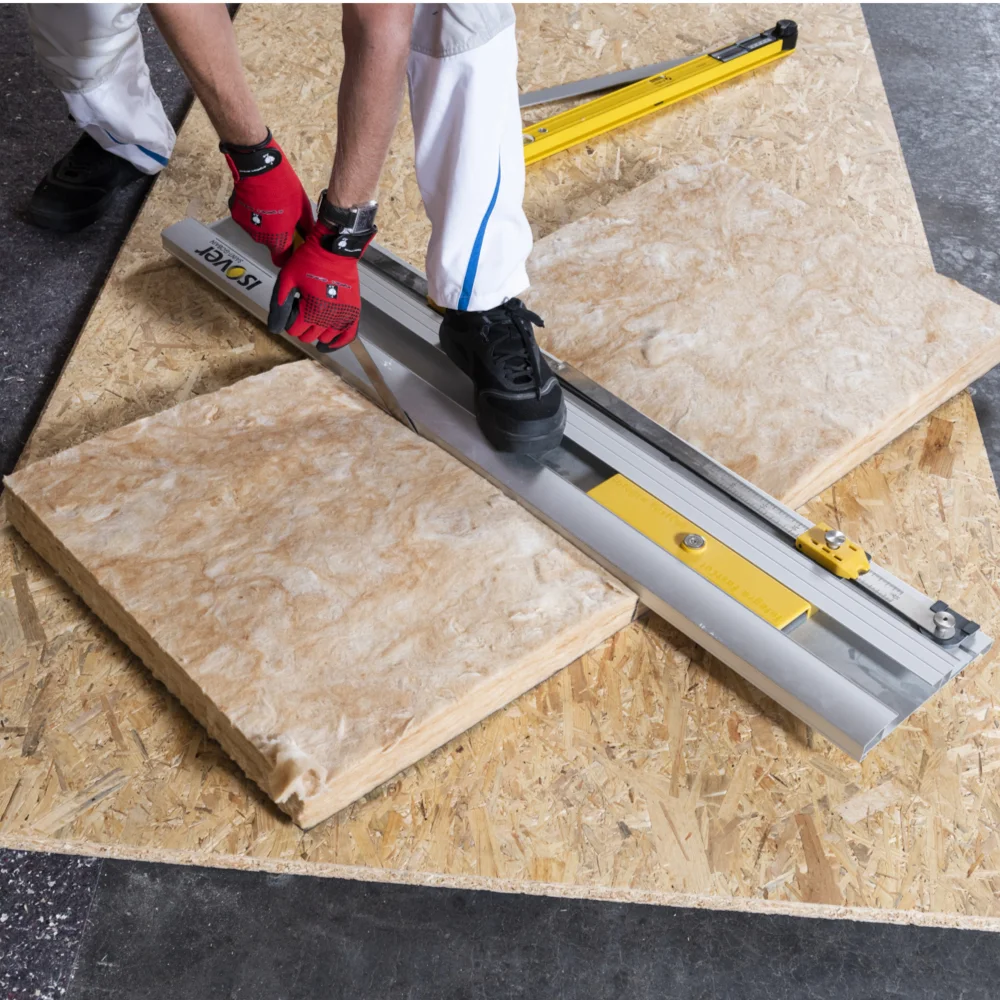

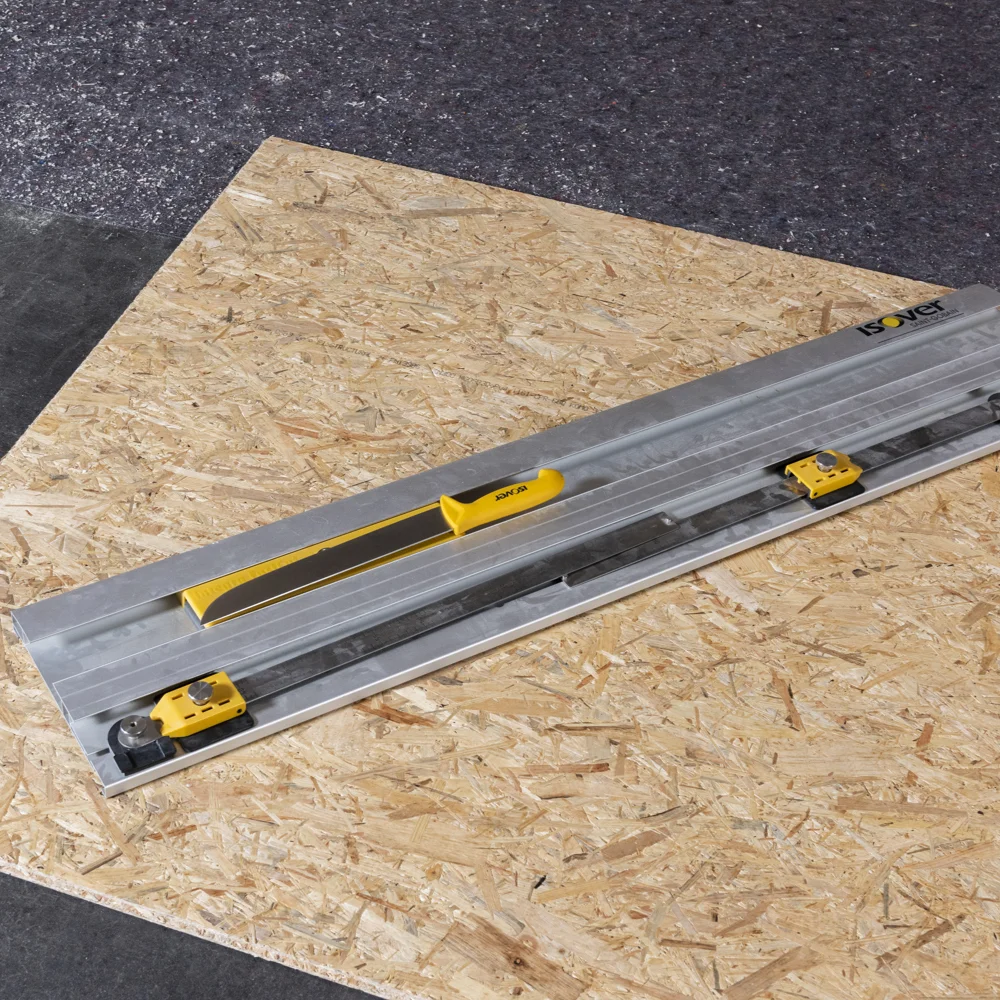

Zelfs bij kleinere klussen loont het de moeite om in professioneel gereedschap te investeren. De Isover Integra FastCut heeft, van de meshouder tot de lengteaanslagen, veel handige functies die het op maat snijden merkbaar makkelijker maken.

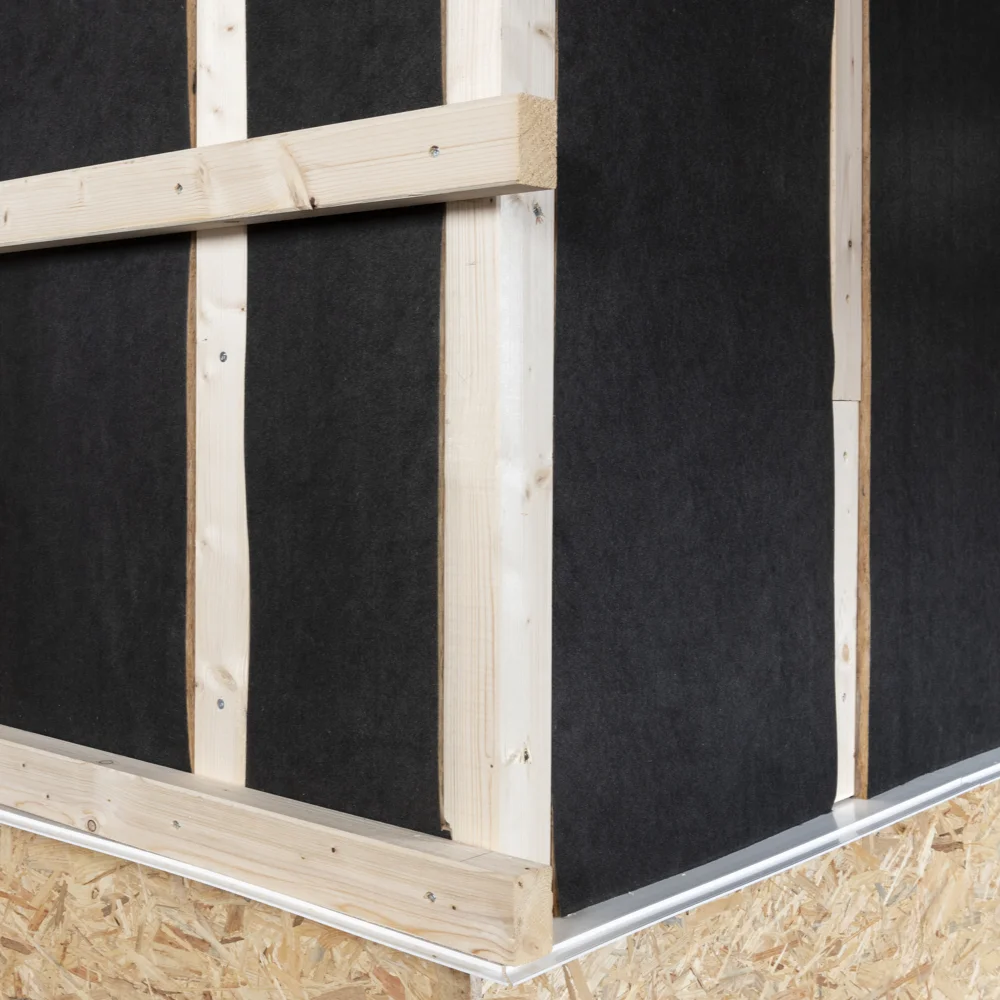

Bij buitenhoeken kun je de isolatieplaten met een stompe aansluiting tegen elkaar laten eindigen. De plaat is dan tijdens de bouwfase bij de naad niet meer beschermd tegen weersinvloeden, waardoor er vocht kan binnendringen.

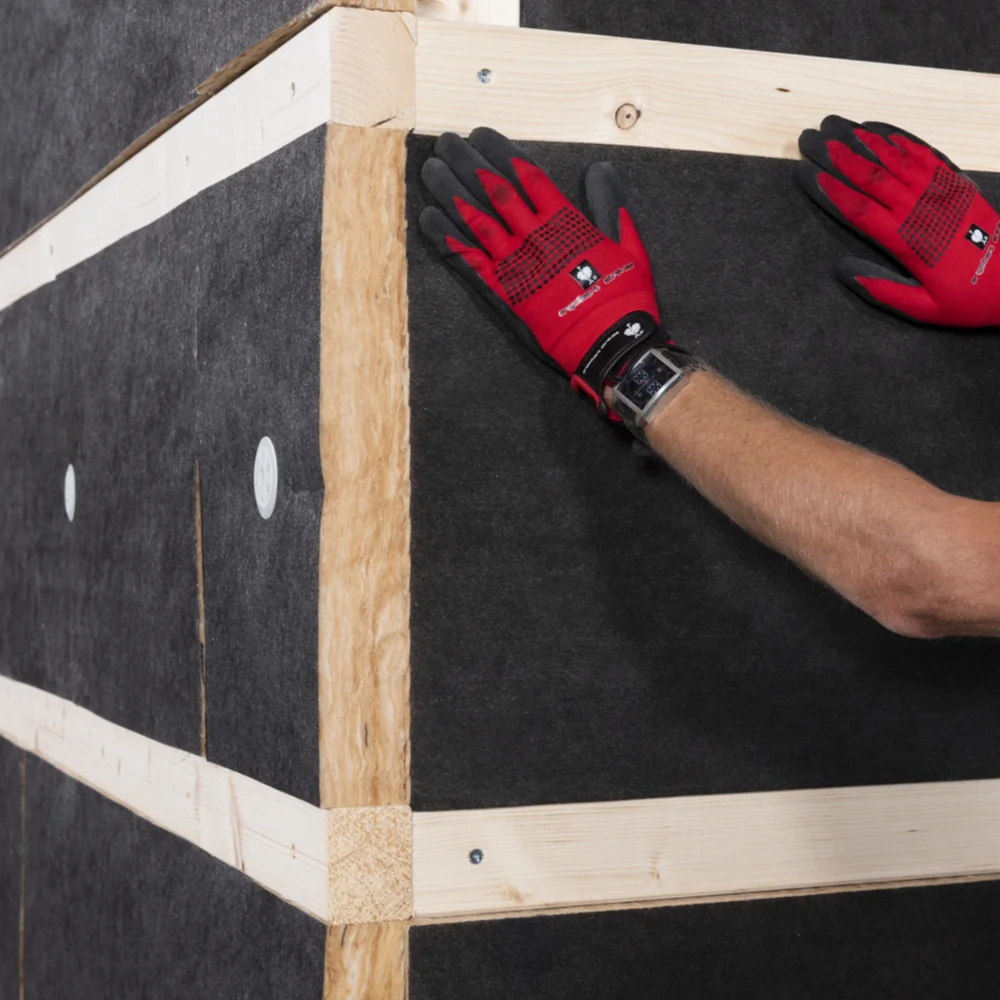

Wil je tijdens de bouwfase de volledige bescherming tegen weersinvloeden van de met vlies beklede Isover Ultimate benutten? Dan kun je uit de achterkant van de plaat een wig met een rechte hoek snijden, zonder het vlies te beschadigen. Zo kun je de plaat omvouwen en zonder warmtebrug om de hoek heen isoleren.
Isoleer de gevels op de hierboven beschreven manier met de overige isolatieplaten.
In ons voorbeeld van een niet-geventileerde gevel is bevestiging met pluggen voor de isolatieplaten niet strikt noodzakelijk. We raden je echter wel aan om pluggen te plaatsen als extra bescherming tegen weer en wind tijdens de bouwfase. Hiervoor zijn één tot twee pluggen per plaat voldoende.
Om de schroefpluggen STR H voor houten ondergronden te plaatsen, heb je een verlengde Torx-bit nodig (80-100 mm, T25).

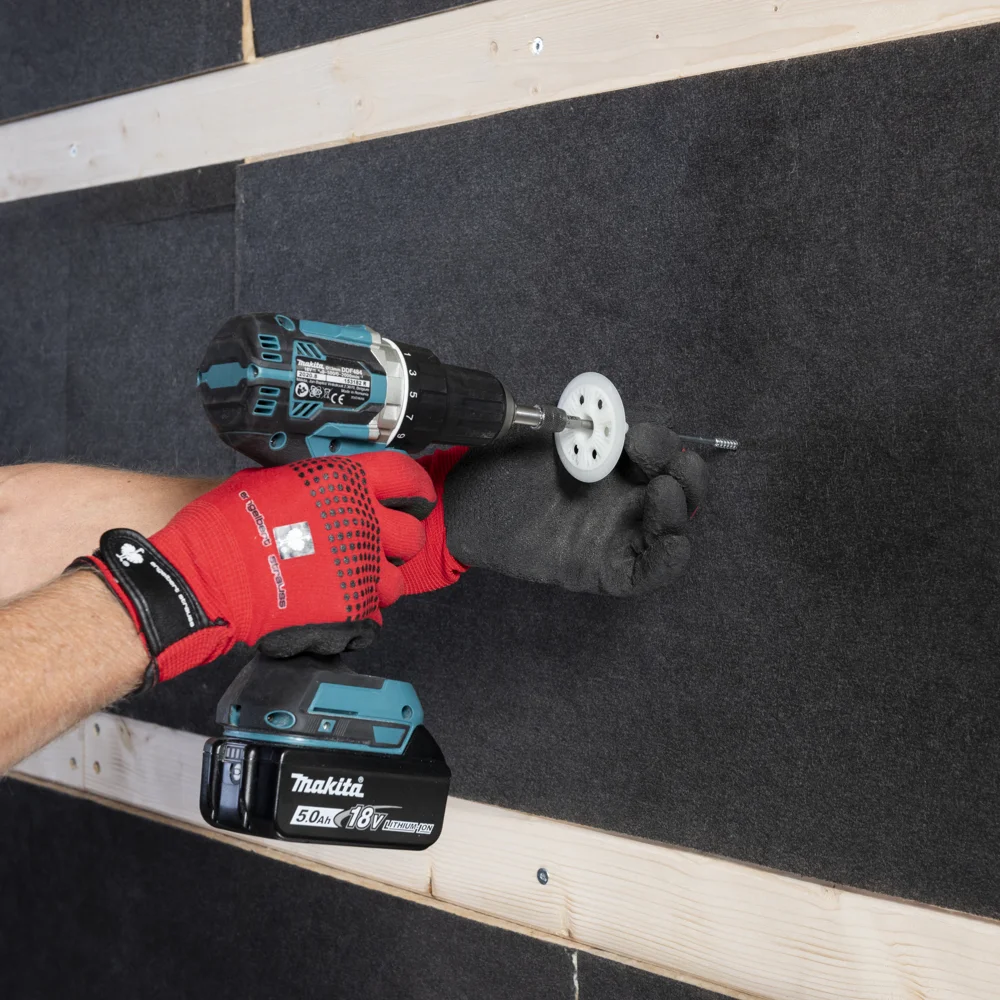

Schroef de schroefplug met schotel in het midden van de plaat in de houten ondergrond van de gevel. Bij 2 pluggen per isolatieplaat verdeel je deze gelijkmatig over de plaat.

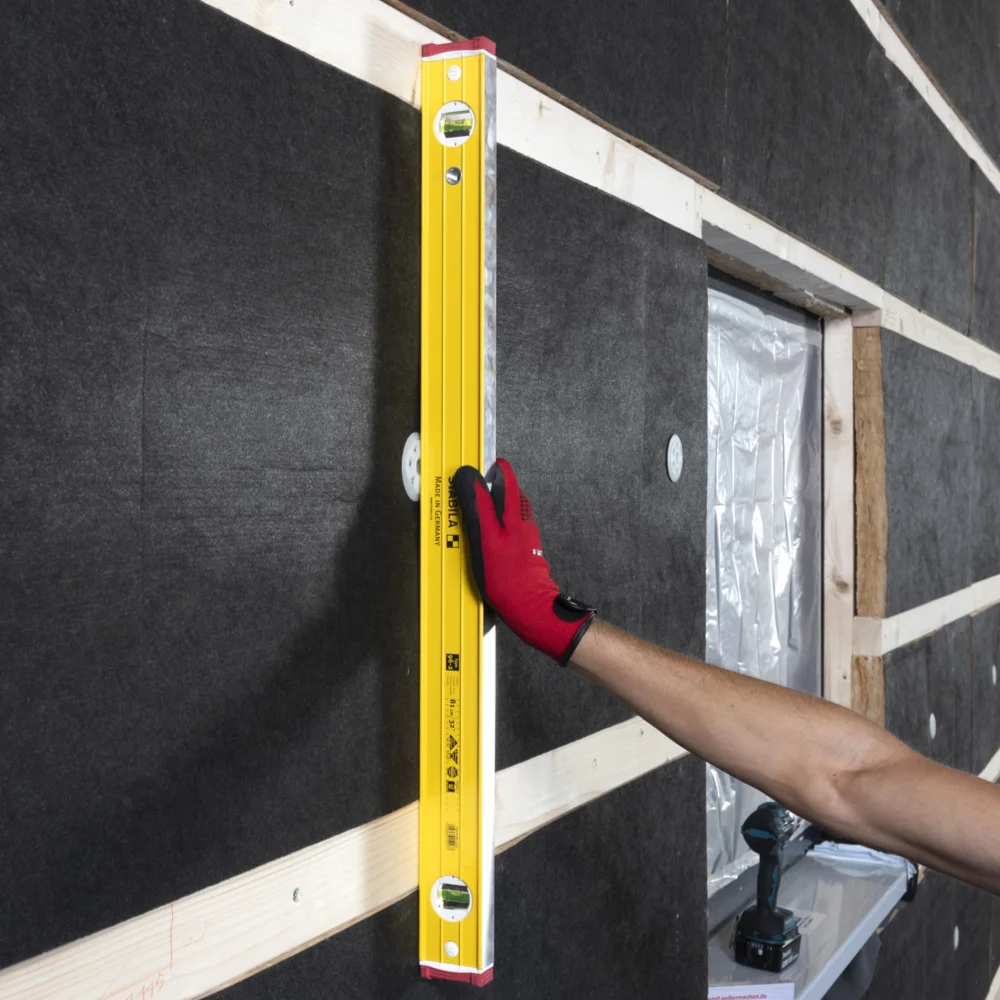

Controleer met een waterpas of de isolatieplug gelijk ligt met het plaatoppervlak, om een golvend oppervlak als bij een doorgestikte deken te voorkomen.

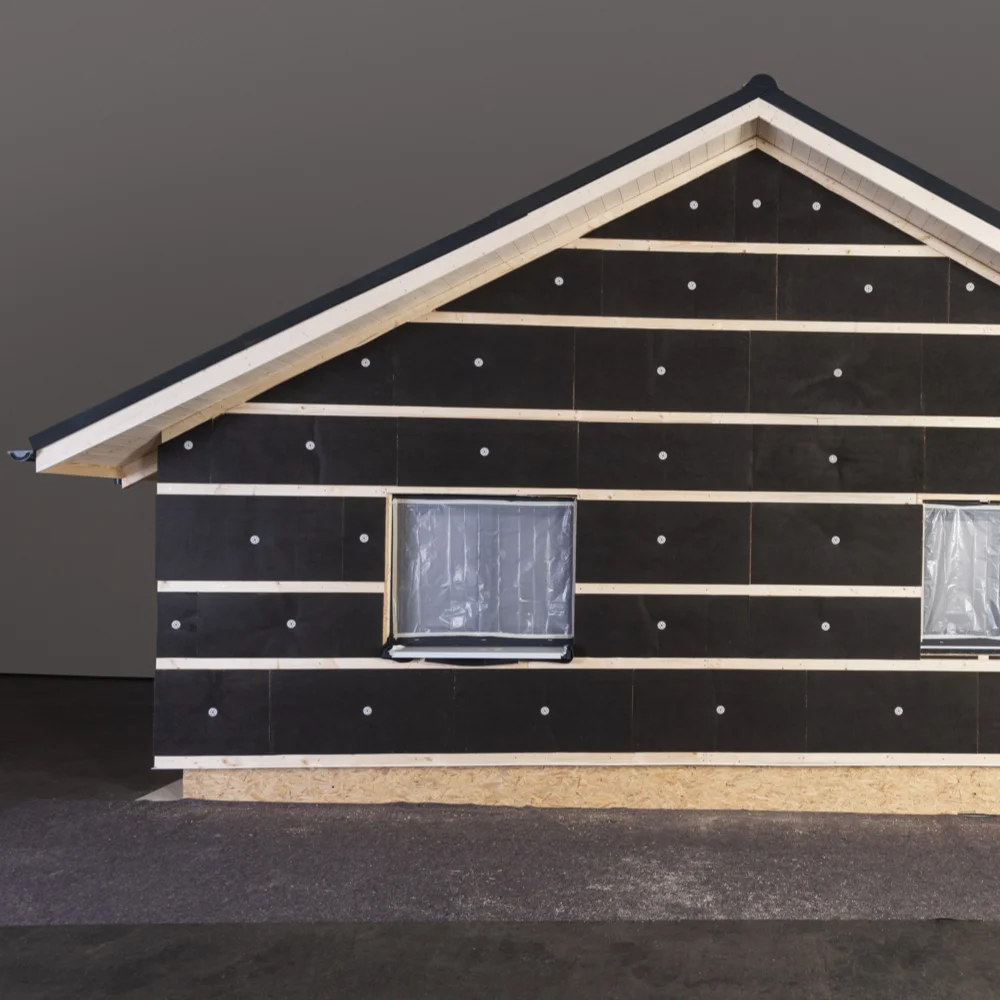

Plaats alle overige pluggen en sluit de uitsparing in de plugschacht na het vastschroeven af met de EPS-afsluitelementen die in de doos met pluggen zitten.
